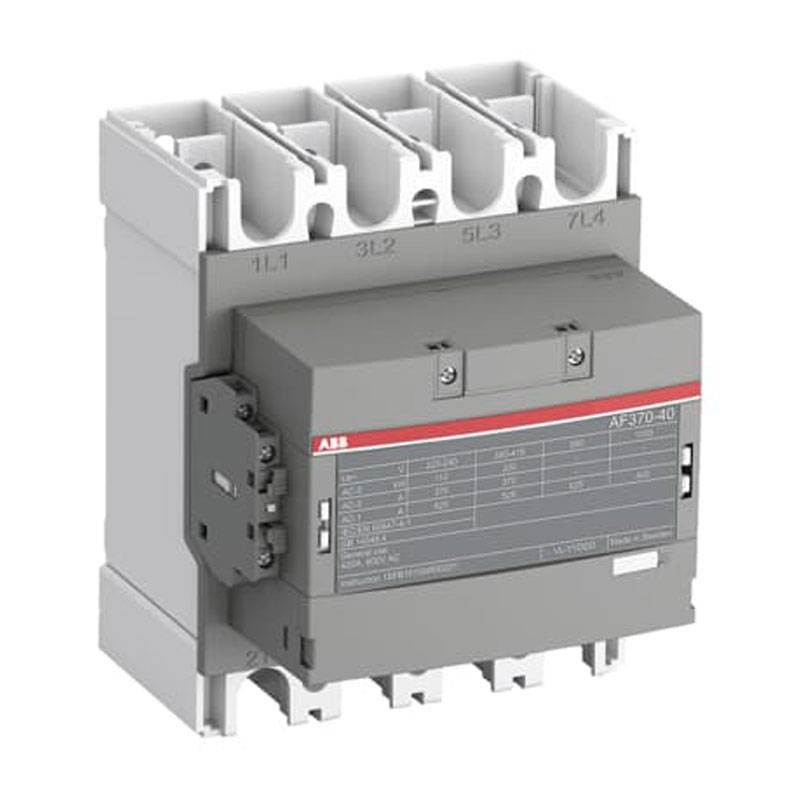

Contactor tetrapolar ABB 525A 4P AC1 100-250VAC/DC AF370401113
ABB AF370401113
7320500504390
Contactor tetrapolar ABB AF370-40-11-13 (AF370401113): 4 polos de alto rendimiento con bobina de amplio rango 100250 VAC/DC, 4 contactos principales NA y auxiliares 1NA+1NC, ideal para control y potencia en instalaciones industriales hasta 1000 V.
-
4P (tetrapolar) con 4 contactos principales NA para gestión de líneas trifásicas + neutro o cargas múltiples
-
Bobina 100250 VAC/DC: máxima flexibilidad en diferentes alimentaciones, simplifica inventarios y mantenimiento
-
Corriente AC-1 hasta 525 A a 690 V (40°C): adecuado para cargas resistivas y distribución de potencia
-
Corriente AC-3 370 A (55°C): ideal para control de motores en arranque/servicio
-
Potencia AC-3 hasta 200 kW a 380/400-440 V (y 110 kW a 220/240 V)
-
Auxiliares integrados 1 NA + 1 NC para retroalimentación, interbloqueos y lógicas de control
1.160,95 €
Artículos disponibles: 3
También se puede pagar sin intereses en 3 cuotas de:
386,98€
Contactor ABB AF370: control de potencia confiable para instalaciones industriales
El contactor ABB AF370-40-11-13 está diseñado para aplicaciones donde se requiere continuidad operativa y alta capacidad de maniobra. La configuración cuadripolar (4P) lo hace particularmente versátil: permite controlar circuitos trifásicos con neutro, gestionar cargas distribuidas o realizar seccionamientos controlados en múltiples líneas. Es una elección típica en cuadros de distribución, instalaciones HVAC de gran tamaño, automatización industrial y arranques de motores con altos consumos.
Bobina de amplio rango 100-250 VAC/DC: un solo código para múltiples instalaciones
Uno de los puntos fuertes de la serie AF es la bobina de amplio rango: 100-250 VAC/DC. Esto significa que el mismo contactor puede ser utilizado en instalaciones con alimentaciones de mando diferentes (AC o DC), reduciendo la necesidad de mantener en stock múltiples variantes y haciendo más rápidas las intervenciones de sustitución. En entornos productivos, esta flexibilidad se traduce en un mantenimiento más sencillo y menores paradas de planta.
Prestaciones eléctricas: AC-1 para cargas resistivas, AC-3 para motores
El modelo AF370 ofrece capacidades importantes tanto en AC-1 (cargas principalmente resistivas o poco inductivas) como en AC-3 (maniobra de motores). En AC-1 alcanza hasta 525 A a 690 V (40°C), con valores que se adaptan a las temperaturas operativas (ej. 425 A a 60°C). En AC-3 mantiene 370 A a 55°C en múltiples tensiones típicas de alimentación de motores, con potencias nominales que llegan a 200 kW a 380/400-440 V. Esto lo hace adecuado para líneas de proceso, bombas, compresores, ventiladores y grupos de potencia donde la fiabilidad de conmutación es esencial.
Contactos: potencia 4NA y auxiliares 1NA+1NC para lógicas completas
La dotación de 4 contactos principales NA permite la conmutación de la potencia en 4 polos, mientras que los contactos auxiliares 1 NA + 1 NC son perfectos para señalizaciones de estado, auto retención, consensos, interbloqueos e integración con PLC o circuitos de mando. Es una configuración muy práctica porque evita la adición inmediata de bloques auxiliares externos en muchas aplicaciones estándar.
| DATOS GENERALES | |
|---|---|
| Número de contactos principales NA: | 4 |
| Número de contactos principales NC: | 0 |
| Número de contactos auxiliares NA: | 1 |
| Número de contactos auxiliares NC: | 1 |
| Número de polos: | 4P |
| DATOS ELÉCTRICOS | |
| Tensión nominal de funcionamiento: | Circuito Principal 1000 V |
| Frecuencia nominal (f): | Circuito Principal 50 Hz Circuito Principal 50 / 60 Hz |
| Corriente térmica convencional en aire libre (Ith): | según IEC 60947-4-1, Contactores Abiertos q = 40 °C 525 A |
| Corriente nominal de funcionamiento AC-1 (Ie): | (1000 V) 40 °C 400 A (1000 V) 60 °C 350 A (1000 V) 70 °C 290 A (690 V) 40 °C 525 A (690 V) 60 °C 425 A (690 V) 70 °C 350 A |
| Corriente nominal de funcionamiento AC-3 (Ie): | (415 V) 55 °C 370 A (440 V) 55 °C 370 A (380 / 400 V) 55 °C 370 A (220 / 230 / 240 V) 55 °C 370 A |
| Potencia nominal de funcionamiento AC-3 (Pe): | (415 V) 200 kW (440 V) 200 kW (380 / 400 V) 200 kW (220 / 230 / 240 V) 110 kW |
| Poder de interrupción nominal AC-3 según IEC 60947-4-1: | 8 x Ie AC-3 |
| Capacidad de ruptura nominal AC-3e: | 8.5 x Ie AC-3e |
| Poder de cierre nominal AC-3 según IEC 60947-4-1: | 10 x Ie AC-3 |
| Capacidad de cierre nominal AC-3e: | 12 x Ie AC-3e |
| Dispositivos de protección contra cortocircuito: | Fusibles Tipo gG 630 A |
| Corriente nominal admisible de corta duración (Icw): | a 40 °C Temp. Ambiente, en Aire Libre, desde Estado Frío 10 s 600 A a 40 °C Temp. Ambiente, en Aire Libre, desde Estado Frío 15 min 1709 A a 40 °C Temp. Ambiente, en Aire Libre, desde Estado Frío 1 min 3700 A a 40 °C Temp. Ambiente, en Aire Libre, desde Estado Frío 1 s 2960 A a 40 °C Temp. Ambiente, en Aire Libre, desde Estado Frío 30 s 1208 A |
| Máximo poder de interrupción: | cos phi=0.45 (cos phi=0.35 para Ie > 100 A) a 440 V 5000 A |
| Tensión nominal de aislamiento (Ui): | según IEC 60947-4-1 y VDE 0110 (Gr. C) 1000 V según UL/CSA 600 V |
| Tensión de resistencia a impulso (Uimp): | Circuito Principal 8 kV |
| Frecuencia máxima de conmutación eléctrica: | AC-1 300 ciclos por hora AC-3 300 ciclos por hora |
| Duración mecánica: | 5 millones |
| Frecuencia máxima de conmutación mecánica: | 300 ciclos por hora |
| Límites de operación bobina: | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (a θ ≤ 70 °C) |
| Tensión nominal circuito de control (Uc): | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V Funcionamiento en DC 100 ... 250 V |
| Pérdida de potencia: | en Condiciones Operativas Nominales por Polo 72 W |
| Tiempo de maniobra: | Entre Desenergización de Bobina y Apertura de Contacto NO 45 ... 80 ms Entre Energización de Bobina y Cierre de Contacto NO 30 ... 60 ms |
| Secciones de los cables-circuito principal: | Flexible 2 x 70 ... 185 mm² Cable Al-Rígido 1 x 185 ... 240 mm² Cable Cu-Rígido 1 x 6 ... 300 mm² Cable Cu-Rígido 2 x 70 ... 185 mm² |
| Secciones de los cables-circuito auxiliar: | Flexible con Terminal 1x 0.75 ... 2.5 mm² Flexible con Terminal 2x 0.75 ... 2.5 mm² Flexible con Terminal Aislado 2x 0.75 ... 2.5 mm² Flexible 2x0.75 ... 2.5 mm² Sólido 2 x 1 ... 4 mm² Trenzado 2 x 1 .... 4 mm² |
| Capacidad de conexión: | Flexible 2 x 70 ... 185 mm² Cable Cu-Rígido 2 x 70 ... 185 mm² |
| Grado de protección: | según IEC 60529, IEC 60947-1, EN 60529 Terminales Auxiliares IP40 según IEC 60529, IEC 60947-1, EN 60529 Bobinas IP20 según IEC 60529, IEC 60947-1, EN 60529 Terminales Principales IP00 |
| Par de apriete: | Terminal de Cable 9 N·m Circuito Principal 22 ... 43 N·m |
| Tipo de terminal: | Circuito Principal: Barras |
| Nombre del producto: | Contactores más de 100A |
| DIMENSIONES Y PESO | |
| Ancho del producto: | 184 mm |
| Profundidad del producto: | 180 mm |
| Altura del producto: | 225 mm |
| Peso neto del producto: | 5.7 kg |
No hay reseñas
Ficha técnica
- Tipo de: Contactores
- Voltaje: 400/440VAC
- Polos: 4P
- Amperios: 525A
