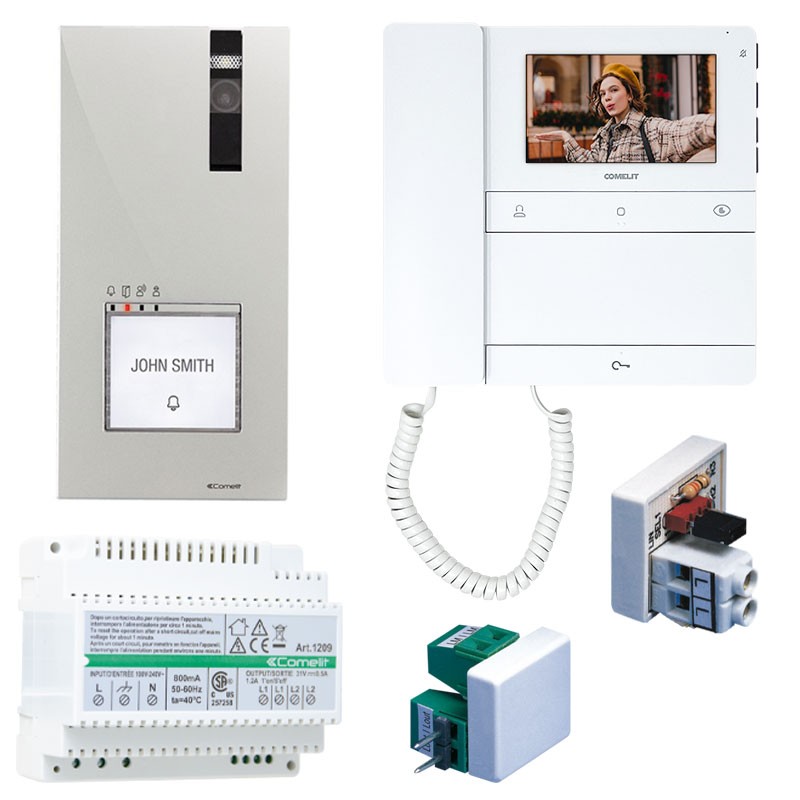

Especificaciones técnicas de los componentes individuales del kit:

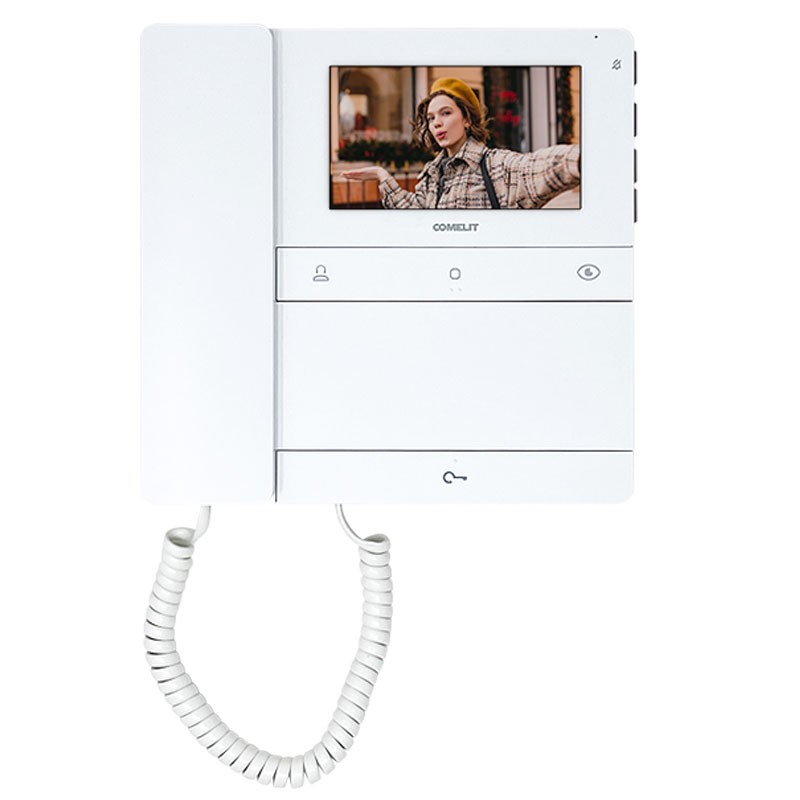

1 videoportero con auricular de 4,3 pulgadas serie People (código PL6701):


• Tipo de alimentación Alimentación desde el bus del videoportero
• Tamaño de la pantalla: 4,3 pulgadas
• Tensión de alimentación 33VDC
• Consumo en espera (W) 0,02
• Consumo máximo (W) 6,6
• Tipo de botón Mecánico Total botones 4
• Color de la retroiluminación Blanco
• Terminales L CFP CFP
• Terminales extraíbles Sí
• Número de entradas 1



Versión con microteléfono y pantalla de 4,3 pulgadas / 16:9. El videoportero puede programarse, incluso apagado, desde un smartphone mediante la aplicación MyComelit de descarga gratuita. Se suministra con un soporte de pared metálico para un anclaje estable y resistente y un terminal de derivación de línea.



Dispone de 4 botones mecánicos en la parte frontal con iconos que identifican la función configurada de fábrica. Un botón está retroiluminado en blanco para la función "cerradura eléctrica" para facilitar su uso. 3 botones son programables y ya están configurados para llamar a la centralita de conserjería, controlar un actuador y el autoencendido. Los botones centrales de cada fila están equipados con guías táctiles para invidentes. En el lado derecho del videointerfono se encuentran los botones para activar el modo Silencio con un indicador luminoso rojo y el icono correspondiente, y los botones de acceso al menú para ajustar el brillo, el contraste, el color y el volumen del timbre. De serie, está equipado con una llamada descolgada que también puede programarse para otras funciones. Dimensiones (ancho x alto x fondo): 186 x 180 x 35 mm.



Otras características técnicas:

• Altura (mm) 180
• Anchura (mm) 186
• Profundidad (mm) 35
• Peso del producto (g) 610
• Color del producto Blanco RAL9003
• Tipo de materiales de revestimiento ABS, PMMA
• Montaje en pared Sí
• Montaje en base de mesa Sí, con accesorio dedicado
• Sistemas compatibles: Simplebus 2 audio/vídeo con fuente de alimentación art. 4888C sí, Simplebus 2 audio/vídeo con fuente de alimentación art. 1210/1210 sí, Kit Simplebus 2 audio/vídeo con fuente de alimentación art. 1209 sí
• Tipo de pantalla TFT
• Relación de aspecto 16:9
• Resolución de pantalla (píxeles) 480x272
• Menú en pantalla (OSD) Sí
• Micrófono 6mm (ø), Omnidireccional
• Altavoz 40mm (ø) x 5,1mm (H), 100 Ohm, 0,25W
• Ajustes: Volumen del timbre Sí, Brillo de la pantalla Sí, Contraste de la pantalla Sí, Color de la pantalla Sí
• Protocolos de red y comunicación: Programación de funciones de usuario a través del menú OSD Sí, Programación de funciones de instalador a través del menú OSD Sí,
• Programación de funciones mediante NFC y aplicación MyComelit Sí
• Grado de protección IP30
• Temperatura de funcionamiento: -5/+40°C
• Humedad de funcionamiento (HR máx.) (%) 25 a 75
• Clase ambiental I (B1)
• Certificaciones CE RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE(EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011)




Características generales:

• Abrepuertas Sí
• Abrepuertas automático con llamada (Doctor) Sí
• Modo Silencioso (Privacidad) Sí
• Encendido automático Sí
• Llamada a centralita Sí
• Llamada por interfono Sí
• Llamada Selectiva por Intercomunicador Sí
• Llamada de pánico Sí
• Entrada de llamada desde el exterior Sí
• Tono de llamada personalizable Sí
• Control de actuador Sí
• Señalización de puerta abierta Sí
• Señalización acústica Sí
• Señalización visual Sí

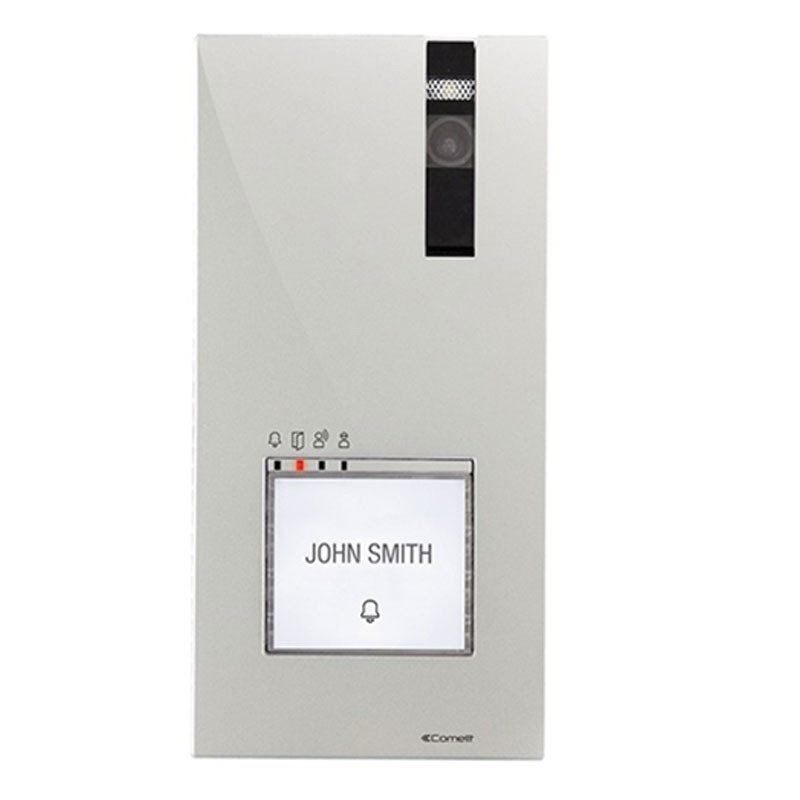

1 poste exterior de videoportero serie Quadra (código 4893M): Estación de videoportero mural serie Quadra para sistema Simplebus2. Frontal de aluminio inyectado, cámara gran angular en color y un único LED para iluminación nocturna. Pulsadores mecánicos con posibilidad de configurar de 1 a 4 pulsadores de llamada mediante interruptor DIP. LED de señalización de llamada enviada, abrepuertas activado, habla activada y sistema ocupado. Ajuste del volumen del altavoz y del balance de voz. Alimentación por línea de bus. Dimensiones: 95x195x28 mm.



Características técnicas:

• Tipo monobloque
• Altura (mm) 195
• Anchura (mm) 95
• Profundidad (mm) 28
• Peso del producto (g) 300
• Color del producto Gris RAL 9006, Negro RAL9005
• Montaje en pared Sí
• Sistemas compatibles: Kit de audio/vídeo Simplebus 2 con fuente de alimentación art. 1209 Sí
• Características de la cámara: Cámara en color, Tipo de sensor 1/4" CMOS, Tamaño de la lente óptica fija (mm) 2,1, Ángulo de visión (H x V - °) 85 x 72, Sensibilidad (lux) 0,1 (color)
• Tipo de alimentación Alimentación por bus de vídeo
• Tensión de alimentación 33VDC
• Consumo máximo (W) 8,25
• Tipo de llamada Botones
• Tipo de botón Mecánico
• Número de botones (nº) 4
• Color de la retroiluminación Blanco
• Terminales LL RTE COM DO SE- SE+C NC NO
• Número de entradas (nº) 2
• Número de salidas (nº) 2
• Tipo de salidas Relé (C-NO-NC, 10A@12÷24 VAC/VDC), SE: impulso de desbloqueo de 4A, corriente de mantenimiento de 200mA para cerraduras 12VAC/DC (impedancia máxima 18 Ohm)
• Ajustes: Volumen del altavoz Sí, Volumen del micrófono Sí
• Grado de protección IP54
• Grado de protección antivandálica IK08
• Temperatura de funcionamiento (°C) -25 ÷ 55
• Humedad de funcionamiento (RH máx) (%) 25 a 95
• Clase ambiental IV
• Certificaciones CE RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE (EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011)
• Funciones principales: Abrepuertas S, Número de relés auxiliares (nº) , Entrada para pulsador local de abrepuertas S, Entrada para señal de puerta abierta Sí.



Accesorios necesarios para la instalación (fuente de alimentación código 1209, terminal de terminación código 1216, terminal de derivación código 1214/2C):

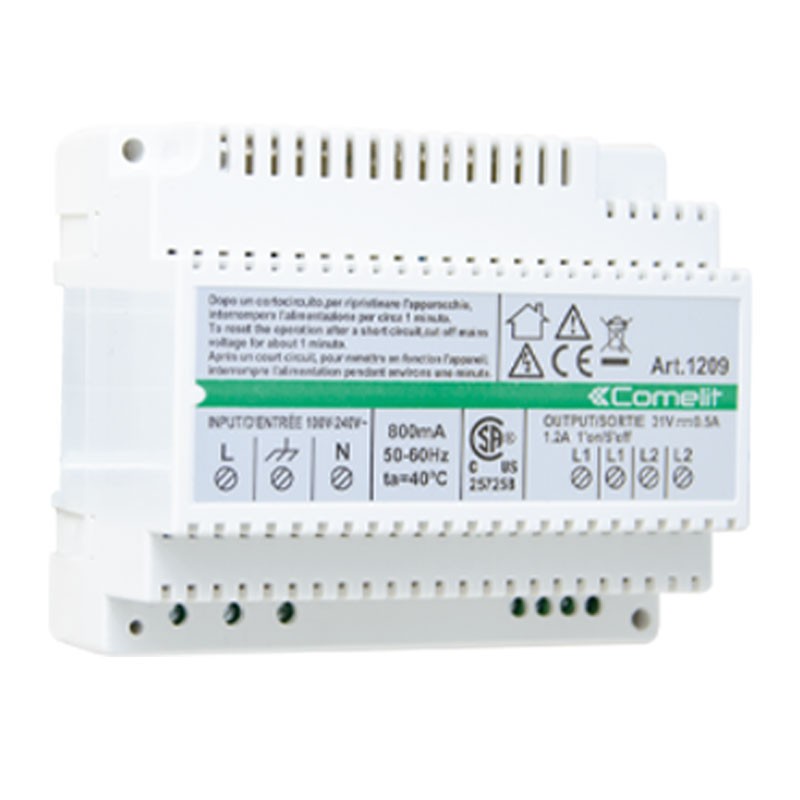

Fuente de alimentación código 1209: para kit de vídeo Simplebus de 2 hilos al que se puede conectar directamente la unidad de puerta y la estación de apartamento.



• Equipado con protección contra sobrecarga y cortocircuito
• Tensión de entrada 110-240 VAC
• Dimensiones: 106 x 62 x 89 mm (6 módulos DIN)
• Tensión de alimentación 110÷240
• Corriente máx. suministrada (A) 1,2
• Montaje en carril DIN Sí
• Número de módulos DIN (n°) 6
• Dimensiones Altura (mm) 62 - Anchura (mm) 106 - Profundidad (mm) 89
• Tipo de materiales de revestimiento Plástico
• Color del producto Blanco
• Temperatura de funcionamiento: -5/+40°C
• Humedad de funcionamiento (HR máx.) (%) 25 ÷ 95
• Sistema de audio/vídeo compatible Sí
• Potencia máxima de salida 37W

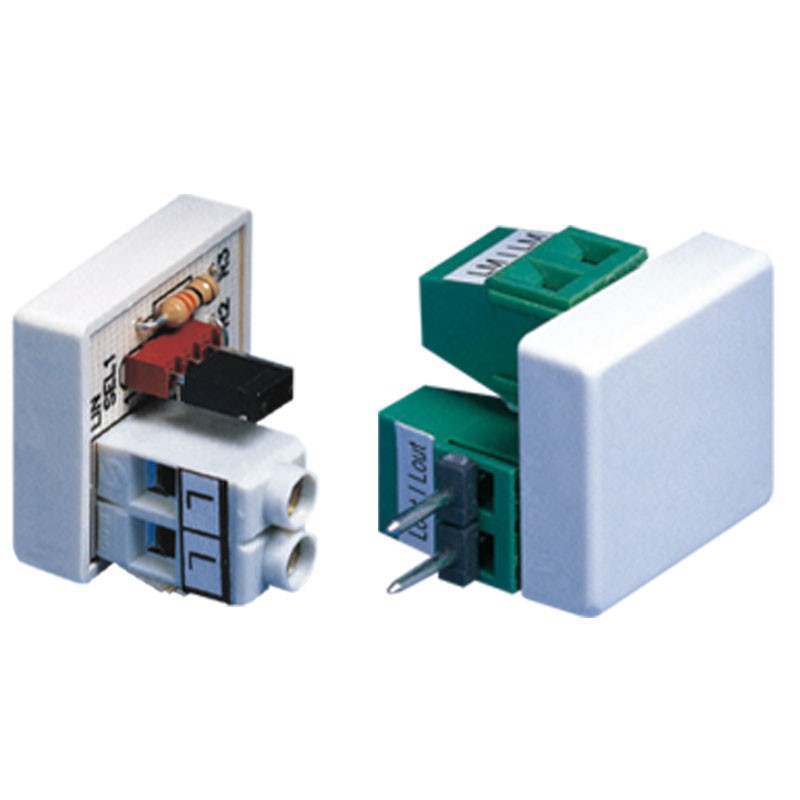

Terminal de terminación Simpleblus2 (código 1216):

• Certificaciones CE EMC 2014/30/UE (EN 61000-6-1:2007 , EN 61000-6- 3:2007+A1:2011)
• Temperatura de funcionamiento: -5/+40°C
• Humedad de funcionamiento (HR máx.) (%) 25 a 95
• Compatibilidad: sistema audio/vídeo Simplebus 2 Sí



Terminal de conexión S2

• Altura (mm) 25
• Anchura (mm) 32
• Profundidad (mm) 25,5
• Temperatura de funcionamiento: -10/+30°C
• Compatibilidad: sistema de audio/vídeo Simplebus 2 Sí
• Características de audio/vídeo: Sistema de audio Sí - Sistema de audio/vídeo Sí
