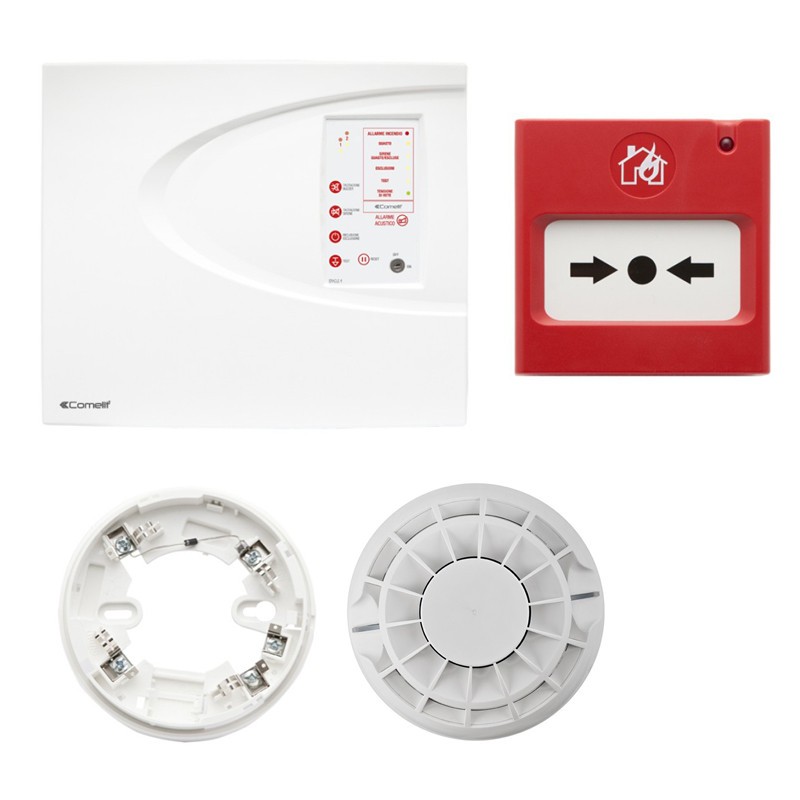

Artículos en detalle incluidos en el Kit:



ERCALE 2 ZONAS es un sistema de alarma contra incendios convencional que admite hasta 32 sensores o botones por cada línea de detección. Está equipada con un robusto contenedor de plástico y lleva en la parte delantera todas las señales y los mandos según los requisitos exigidos por las normativas. Informes para cada línea de alarma y avería. Avisos generales de Alarma de Incendio, Avería, Sirenas averiadas/excluidas, Exclusiones, Pruebas, Tensión de Red. Controles para Silencia de Zumbador, Silencia de Sirena, Inclusión/Exclusión, Prueba, Reinicio y Alarma Acústica. Impedancia de fin de línea activa para la monitorización continua de las líneas de detección. Walk Test. Niveles de acceso protegidos mediante llave de seguridad. Batería para alimentación secundaria 12 VDC/ 7 Ah. Certificación según EN 54-2 y EN 54-4.



• Número de zonas de detección disponibles 2
• Sensores y botones Comelit por zona (máx) 32
• Led para la indicación del estado de las zonas Sí
• Buzzer interno Sí
• Protección nivel 2 Llave mecánica
• Normas EN EN54-2, EN54-4
• Grado de protección IP30
• Contenedor de plástico
• Color Blanco
• Peso del producto sin batería 2100 kg
• Temperatura de funcionamiento -5/+40°C
• Humedad de funcionamiento (RH máx 40°C) (%) 0 ÷96
• Altura (mm) 340
• Temperatura de almacenamiento (°C) -20 ÷ 60
• Sección de cables para terminales (mm) 1 ÷ 2.5
• Anchura (mm) 290
• Profundidad (mm) 100
• Fuente de alimentación principal 230VAC ± 10% (fusible 0.3A)
• Alimentación de respaldo (baterías no incluidas) 1x 12VDC, 7Ah, fusible 2A
• Salida de alimentación de los dispositivos auxiliares 24 (0.3A máx.)
• Consumo de energía (mA) 50
• Absorción máx dispositivos conectados con batería cargada (A) 0,7
• Salidas Relé FALLO y relé ALARMA en intercambio con cont. Limpio 3A@120 VAC, 3A@60 VDC
• Salidas monitoreadas 2 (0.3A máx cada una)
• Número 1 de relés de incendio (3A@120 Vac; 3A@60 VDC Max)
• Número de retransmisión de avería 1 (3A@120 Vac; 3A@60 VDC Max)
• Salidas de circuito para sirenas 24VDC/0.3A, fusible 0.3A
• Salidas de circuito para sirenas 2 24VDC/0.3A, fusible 0.3A
• Umbrales de zona Alarma (mA) 10 ÷ 110
• Alimentación y umbrales de las zonas Corto Circuito >110
• Umbrales de zona Fallo o Corte de línea (mA) 0 ÷ 2
• Tensión de alimentación y umbrales de zona Modo normal (mA) 2 ÷ 10
• Fuente de alimentación para dispositivos externos 24 (0.3A máx.)

El detector 43RFU100 es un detector de humo óptico con algoritmo digital de procesamiento de señales particularmente sensible y puede detectar la presencia de humo incluso en las etapas iniciales del desarrollo del fuego. Sus características de detección lo hacen también adecuado para aplicaciones como oficinas y escuelas, supermercados, etc. donde la detección temprana del desarrollo del fuego tiene una importancia fundamental. Análisis de la señal digital por microprocesador. Diseño de perfil bajo. Señalización luminosa mediante 2 led que garantizan una visibilidad 360°. Indicación del estado cada 8 segundos. Certificación según EN 54-7.



• Tipo de punto de detección Detector óptico de humo
• Auto diagnóstico Sí Indicadores led 2, visibilidad 360°
• Compensación de la deriva Sí
• Tiempo de ajuste a la alimentación (s) (secs) 30
• Normas EN EN54-7
• Grado de protección IP30 Color del producto Blanco
• Temperatura de funcionamiento (°C) -10 ÷ 60
• Humedad de funcionamiento (RH máx @40°C) (%) 0 ÷ 96
• Sección de cables para terminales (mm) 0.4 2.5
• Altura de la base incluida (mm) 42
• Peso del producto (g) 160
• Fuente de alimentación 9 ÷ 30 (12 ÷ 24 VDC nominal)
• Corriente de alarma absorbida con bases 43RBX000 y 43RBX001 20mA, 12 30VDC
• Corriente de consumo en la alarma con base tipo 43RBX003 18mA @ 9VDC, 29mA @ 12VDC, 32mA @ 15VDC
• Consumo medio en estado inactivo <50μA
• Salida de alarma para la señalización remota 20mA@3.3VDC
• Anchura (mm) 102
• Tensión de funcionamiento 9 ÷ 30 (12 24 VDC nominal)

Código de producto: 43PAM000 Punto de retorno manual con grado de protección IP40, diseñado para ser utilizado en sistemas de detección convencionales. El punto de llamada está equipado con una llave de plástico de recuperación (suministrada) y, cuando se activa pulsando el punto indicado, envía una señal de alarma a la central. Está equipado con un led frontal para indicar el estado de alarma o de prueba. Elemento flexible que se puede reajustar con una llave especial. Montaje en pared. Contenedor rojo en ABS. Certificación según EN54-11.



• Tipo de elemento rompibl
• Reseteable aislante Sí
• Grado de protección IP40
• Tipo materiales de revestimiento ABS
• Color del producto Rojo L
• Dimensiones: ancho (mm) 90 altura (mm) 90 profundidad (mm) 56
• Humedad de funcionamiento (RH máx @40°C) (%) 0 ÷ 96
• Temperatura de funcionamiento (°C) -10 ÷ 60
• Tensión de funcionamiento 9 ÷ 30 (12 24 nominal)
• Tensión de alimentación 9 ÷ 30 (12 24 nominal)
• Consumo de corriente en alarma 23@15V/ 38@24V/ 48@30V
• Tipo de punto de detección
• Botón de alarma manual Normativa EN EN54-11
• Sección de cables para terminales (mm) 0.4 ÷ 2.5
• Peso del producto (g) 150


Código de producto: 43RBX001 La base estándar con diodo para detectores convencionales tiene un diseño de perfil bajo y un sistema de conexión al sensor extremadamente fiable que permite también un bloqueo seguro del detector. La presencia del diodo permite revelar la eliminación del detector de su base.

• Dimensiones: diámetro 102 mm, altura 11 mm
• Peso: 42 gramos,
• Humedad de funcionamiento (RH máx @40°C) (%) 0 ÷ 96
• Temperatura de funcionamiento (°C) -10 ÷ 60
