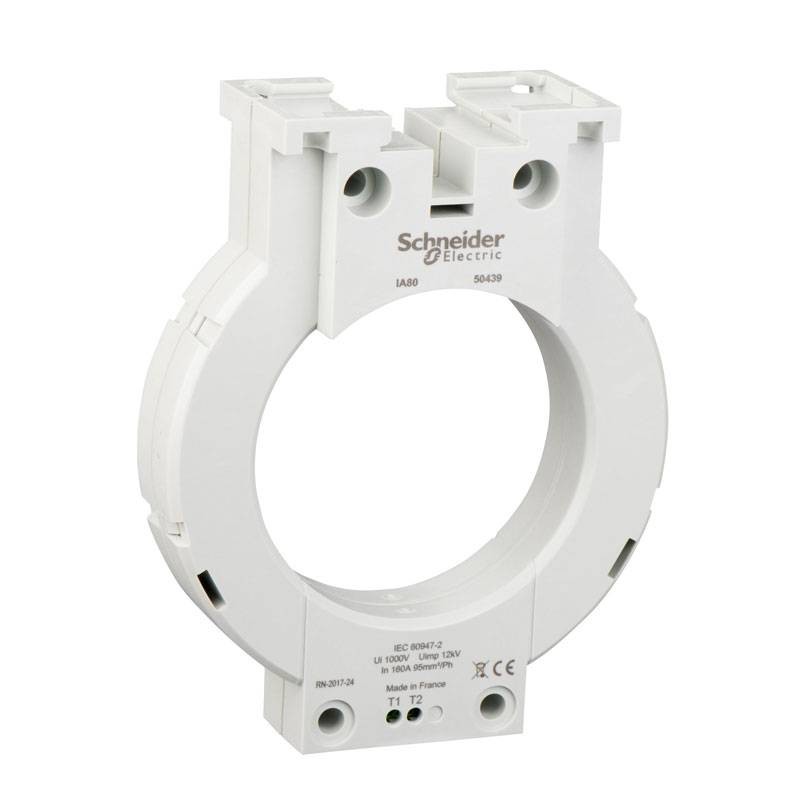

Toroide cerrado Schneider para la protección de la corriente residual Diámetro IA 80mm 50439
SNR 50439
3303430504399
Toroide cerrado Schneider para la protección de la corriente residual IA con las siguientes características:
- Tipo de sensor de corriente: Toroide cerrado tipo A
- Corriente nominal de funcionamiento: 160 amperios
- Relación de transformación: 1/1000
- Tipo de red: AC/DC
- Frecuencia de la red: 45/440 Hz
- Corriente nominal de corta duración: 85 kA durante 0,5 s
- Corriente resistente de corta duración: 85 kA / 0,5 s según la norma IEC 60947-2
- Tensión nominal de aislamiento: 1000 V
- Categoría de sobretensión: IV
- Tensión nominal soportada por impulso: 12 kV
122,60 €
Artículos disponibles: 9
: 2
También se puede pagar sin intereses en 3 cuotas de:
40,87€
Este toroide está dedicado a los controladores de fallos de aislamiento Vigilohm y a los relés de vigilancia y protección de la corriente residual Vigirex. El diámetro interior del toroide es de 80 milímetros y su peso es de 0,420 kg.
Los cables deben estar centrados dentro del toroide y el diámetro representado por todos los cables no debe superar los 40 milímetros. La sección máxima por fase (A, B, C, N) es de 95 mm² para un conductor de cobre.
Permite supervisar el instrumento de inyección desde la pantalla Vigilohm y medir una corriente nominal de hasta 160 A para los relés de protección y supervisión Vigirex.
Características:
- Montaje: carril DIN
- Valor calórico: 3,19 MJ
- Diámetro interior: 80 mm
- Diámetro exterior del cable: 40 mm: 95 mm² (máximo)
- Grado de protección: conectores IP20 - IP30
- Exposición al calor húmedo fuera de servicio (25...55°C, RH 95%): 28 ciclos según IEC 60068-2-30
- Niebla salina: Kb/2 según la norma IEC 60068-2-52
- Exposición al calor húmedo en servicio: categoría C2: 48 horas según IEC 60068-2-56
- Temperatura ambiente de funcionamiento: -35/+70 °C
- Temperatura de almacenamiento: -55/+85 °C
- Sistema de montaje: Fijo (cables) - Fijo (placa inferior) - Fijo (panel metálico perfilado) - Fijo (placa inferior con carril)
No hay reseñas
Ficha técnica
- Tipo de: Toroidi
