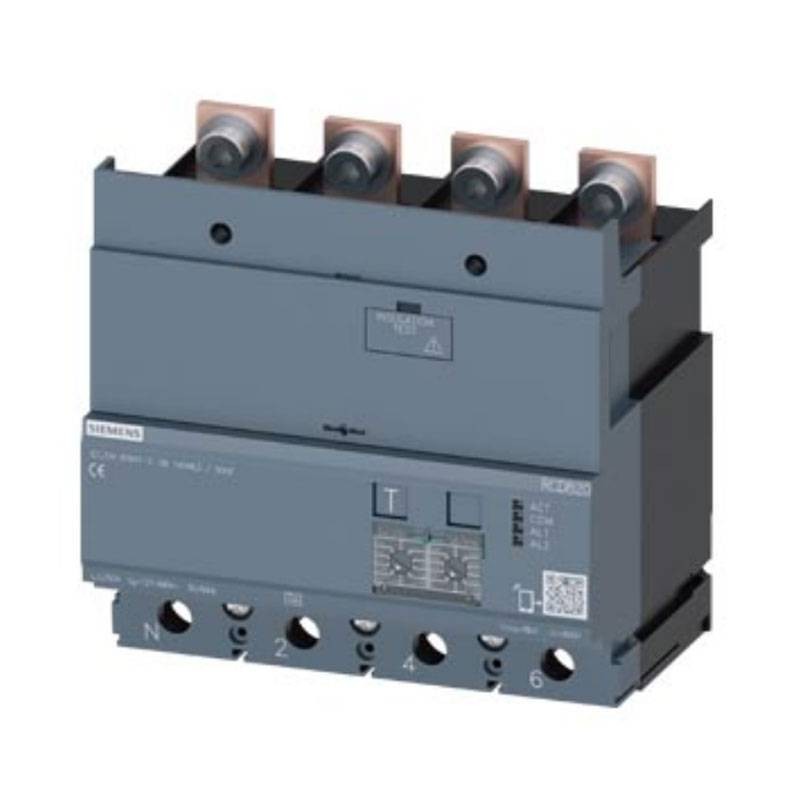

Bloque diferencial Siemens Sentron RCD820 4X250A tipo A 3VA92240RL30
SIE 3VA92240RL30
4042949002093
El bloque diferencial Siemens SENTRON RCD820 Advanced 3VA92240RL30 añade protección diferencial ajustable a los 3VA2: Tipo A, 4 polos 250A, umbral 0,0330 A y retardo hasta 10 s para selectividad y seguridad.
-
Módulo diferencial RCD820 Advanced Tipo A para SENTRON 3VA2
-
4 polos, In 250 A, Ue 100690 V, montaje lado carga (abajo)
-
Corriente diferencial ajustable 0,0330 A (más pasos)
-
Tiempo de intervención ajustable 010000 ms para coordinación/selectividad
-
Fijación con tornillo e IP40 frontal para instalaciones en cuadro.
658,20 €
Artículos disponibles: 3
También se puede pagar sin intereses en 3 cuotas de:
219,40€
Bloque diferencial Siemens SENTRON RCD820: mejora de protección para 3VA2
El Siemens SENTRON RCD820 Advanced (3VA92240RL30) es un módulo de protección diferencial diseñado como accesorio dedicado a los interruptores automáticos en caja moldeada Siemens 3VA2. Integrar un diferencial en un MCCB permite elevar el nivel de seguridad de la instalación, añadiendo la protección contra corrientes de fuga a tierra directamente en el cuadro, con una configuración técnica más avanzada en comparación con soluciones estándar.
En el ámbito industrial y terciario (cuadros de distribución, instalaciones de proceso, líneas de máquinas, infraestructuras), esta solución es particularmente apreciada porque permite obtener una protección diferencial coherente con el tamaño del interruptor y con las necesidades de continuidad del servicio.
Tipo A: protección diferencial adecuada para cargas modernas
La versión Tipo A es indicada cuando, además de las fugas en AC, pueden estar presentes componentes pulsantes en DC típicas de cargas electrónicas (accionamientos, fuentes de alimentación conmutadas, UPS, equipos con rectificadores). De este modo, el sistema de protección resulta más adecuado para las instalaciones modernas, reduciendo el riesgo de subestimar las fugas en presencia de formas de onda no puramente sinusoidales.
Ajustes avanzados: umbral 0,0330 A y retardo 010 s
Una de las ventajas clave del RCD820 Advanced es el ajuste de la corriente diferencial nominal (In) de 0,03 a 30 A, con pasos seleccionables (0,03; 0,05; 0,1; 0,3; 0,5; 1; 3; 5; 10; 30 A). A esto se añade el tiempo de intervención ajustable de 0 a 10000 ms, útil para obtener selectividad y coordinación con otros dispositivos aguas arriba o aguas abajo, evitando disparos indeseados y mejorando la disponibilidad de la instalación.
Estos ajustes hacen que el módulo sea adecuado tanto para escenarios donde se requiere alta sensibilidad (protección de personas y contactos indirectos), como para contextos donde se requiere una intervención más selectiva o ajustes más altos para protección contra fallos a tierra y riesgo de incendio, siempre respetando el diseño y las verificaciones de la instalación.
Instalación en cuadro: fijación con tornillo e IP40 frontal
El módulo está diseñado para una instalación sólida con fijación con tornillo, con 4 polos y grado de protección IP40 en el lado frontal, características que facilitan la integración ordenada en cuadros BT. La instalación lado carga (en la parte inferior) está pensada para ser coherente con la arquitectura de los accesorios 3VA2 y con el mantenimiento en el tiempo.
| DATOS GENERALES | |
|---|---|
| Marca del producto | SENTRON |
| Accesorios | Módulo de protección diferencial tipo A |
| DATOS TÉCNICOS GENERALES | |
| Tipo de fijación | Fijación con tornillo |
| Número de polos | 4 |
| Grado de protección (lado frontal) | IP40 |
| ELECTRICIDAD | |
| Corriente de empleo (con AC) | 250 A |
| Valor de intervención de la corriente diferencial | 0,03;0,05;0,1;0,3;0,5;1;3;5;10;30 |
| DISEÑO MECÁNICO | |
| Función del producto / comunicación con interruptor a corriente diferencial | Sí |
| Función del producto / integr. / gestión de alarmas | Sí |
| Función del producto / integr. / gestión de alarmas (prealarma 30% y 60%) | Sí |
| Función del producto / disparo a distancia | Sí |
| Característica del producto / precintable | Sí |
| Función del producto / característica de disparo seleccionable | No |
| Función del producto / RCD o modo de vigilancia seleccionable | Sí |
| Posición de la alimentación en el bloque RCD | En la parte superior o inferior |
| Ejecución de la conexión eléctrica para circuito principal | Conexión para barras |
| Valores de ajuste del tiempo límite de no intervención | 0;0,06;0,15;0,3;0,5;1,0;2,0;3,0;5,0;10,0 |
| Tipo de contacto de señalización de disparo (eléctrico) | Sí |
| Tipo de contacto de señalización de disparo (comunicación) | Sí |
| CARACTERÍSTICAS TÉCNICAS | |
| Potencia disipada | Máx. 24,3 W |
| Frecuencia de empleo (valor nominal) | Máx. 60 Hz |

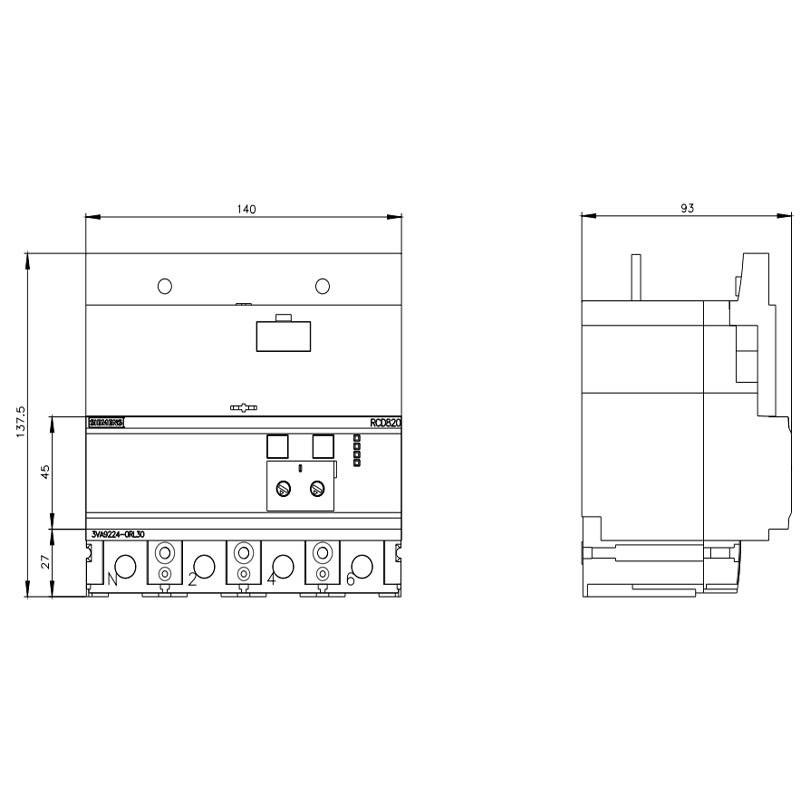

| DIMENSIONES | |
| Altura | 115 mm |
| Ancho | 139,6 mm |
| Profundidad | 86 mm |
| Peso neto | 1.617 g |
| TEMPERATURA | |
| Temperatura ambiente (durante el funcionamiento) | Mín. -25 °C, Máx. 70 °C |
| Temperatura ambiente (durante el almacenamiento) | Mín. -40 °C, Máx. 80 °C |
No hay reseñas
Ficha técnica
- Tipo de: Módulos diferenciales
- Módulos: 4
- Polos: 4P
- Amperios: 250A
