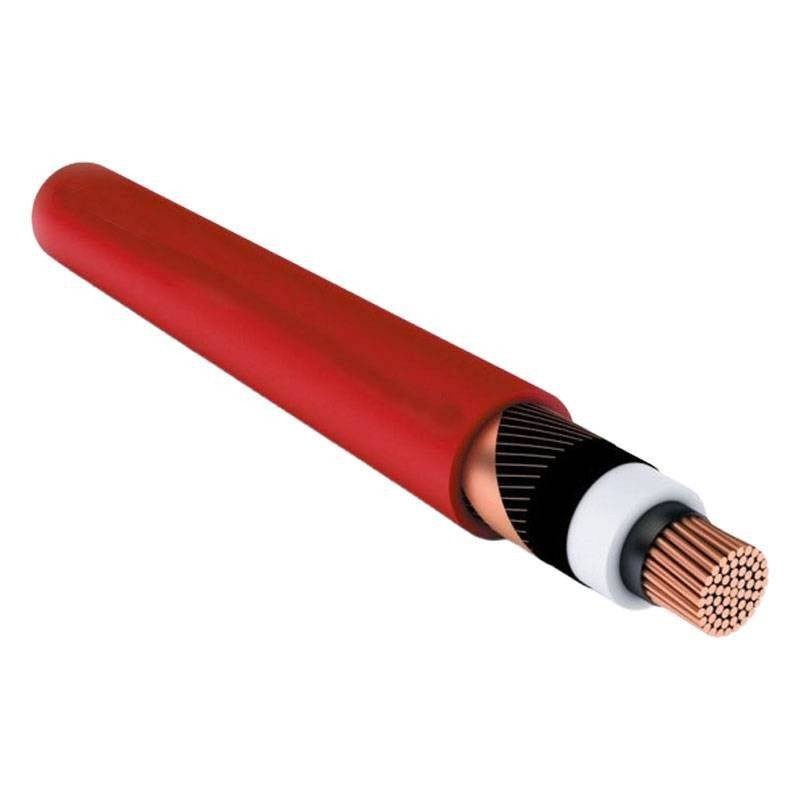

Cable unipolar de media tensión RG26H1M16 1x35 mm cuadrado 18/30 kV
9X9 RG26H1M161X35-36
Cable unipolar de media tensión RG26H1M16 18/30 kV, aislamiento HEPR G26, cubierta LS0H, con las siguientes características
-
Conductor: Cobre rojo, rígido compacto, clase 2
-
Sección: 35 mm cuadrados
-
Diámetroexterior: 25,4 mm
-
Diámetro del conductor: 7 mm
-
Espesordel aislamiento: 4,5 mm
-
Espesorde la cubierta: 1,8 mm
-
Tensiónnominal: 18/30 kV
-
Tensión máxima: 36 kV
El precio de venta es por metro.
Los fabricantes de nuestros cables son:
- Baldassari cavi
- Icel
- La Triveneta
- Prysmian
Producto que no se beneficia del derecho de desistimientorn (Cable sujeto a procesamiento de corte y, por lo tanto, no reembolsable)
Dependiendo de la longitud y/o el diámetro del cable, el transporte puede requerir el uso de bobinas. Esta opción implica un coste adicional, que se comunicará al finalizar el pedido según las necesidades específicas.
15,59 €
Artículos disponibles: 446
: 402
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
2 años de garantía
Cable RG26H1M16 fiabilidad, seguridad y alto rendimiento
El cable unipolar RG26H1M16 está diseñado para el transporte de energía eléctrica de media tensión hasta 30 kV, en aplicaciones en las que se requieren altas prestaciones térmicas y mecánicas. Gracias al aislamiento de caucho HEPR de calidad G26 y al revestimiento LS0H (Low Smoke Zero Halogen), el producto garantiza una mayor resistencia al calor, una buena flexibilidad de tendido y un alto nivel de seguridad en caso de incendio.
Aislamiento HEPR G26: máxima resistencia térmica y mecánica
El corazón técnico del cable es su aislamiento de goma HEPR G26 sin plomo, que cumple la norma HD 620 DIH 2. Este material permite una temperatura de funcionamiento continuo de hasta 105°C, superando los límites de los cables convencionales de PVC o XLPE. En caso de sobrecarga, puede utilizarse en incrementos de corriente de hasta un 10% más, manteniendo la fiabilidad del sistema incluso en condiciones críticas.
Estructura técnica robusta y de alto rendimiento
El cable está equipado con un conductor rígido y compacto de cobre rojo de clase 2 con una capa semiconductora extruida y pelable en frío, que garantiza una perfecta homogeneidad del campo eléctrico. El sistema de apantallamiento con hilos de cobre y cinta de refuerzo ofrece una protección electromagnética eficaz. La cubierta exterior de material termoplástico LS0H calidad M16, de color rojo, asegura una baja emisión de humos y ausencia de halógenos, ideal para instalaciones en ambientes cerrados, con presencia de equipos sensibles o muy concurridos.
Amplia versatilidad de tendido y uso
El cable RG26H1M16 es adecuado para el transporte de energía entre salas de transformadores y grandes instalaciones, pero también se utiliza ampliamente en plantas industriales, edificios civiles, infraestructuras y entornos con riesgo de incendio. Es apto para su instalación en aire, tuberías, conductos e incluso bajo tierra, de acuerdo con la norma CEI 11-17 art. 4.3.11. Se recomienda una protección adicional en caso de exposición a los rayos UV.
Rendimiento eléctrico y térmico optimizado
La tensión nominal de 18/30 kV y la tensión máxima de funcionamiento de 36 kV hacen que el cable sea adecuado para instalaciones industriales o de infraestructura de MT. Las temperaturas de funcionamiento oscilan entre -15 °C y +105 °C, con un máximo de 300 °C en cortocircuito, mientras que el radio mínimo de curvatura es 14 veces el diámetro del cable, es decir, 25,4 mm. El esfuerzo de tracción máximo es de 60 N/mm².
Especificaciones técnicas del cable RG26H1M16
| Parámetro | Valor |
|---|---|
| Tipo de cable | RG26H1M16 |
| Conductor | Cobre rojo sólido, clase 2 |
| Sección | 35 mm cuadrados |
| Diámetro del conductor | 7 mm |
| Capa semiconductora | Extrusionada, pelable en frío |
| Aislamiento | Goma HEPR G26 (HD 620 DIH 2), sin plomo |
| Grosor del aislamiento | 4,5 mm |
| Pantalla | Hilo de cobre + cinta contrahilada |
| Cubierta exterior | LS0H calidad M16 |
| Grosor de la cubierta | 1,8 mm |
| Color de la funda | Rojo |
| Diámetro exterior | 25,4 mm |
| Tensión nominal | 18/30 kV |
| Tensión máxima | 36 kV |
| Temperatura de funcionamiento | -15°C A +105°C |
| Temperatura máxima de cortocircuito | 300°C |
| Temperatura mín. de colocación | 0°C |
| Radio mínimo de curvatura | 14 × Ø cable |
| Esfuerzo máximo de tracción | 60 N/mm2 |
| Capacidad de carga en aire (30°C - trébol) | 212 A |
| Capacidad de carga en aire (30°C - plano) | 248 A |
| Caudal subterráneo (trébol) | 199 A |
| Caudal subterráneo (suelo) | 206 A |
| Norma de colocación | CEI 11-17 - instalación en aire, tubería, conducto o subterránea |
No hay reseñas
Ficha técnica
- Sección: 35mmq
- El número de cables: 1
