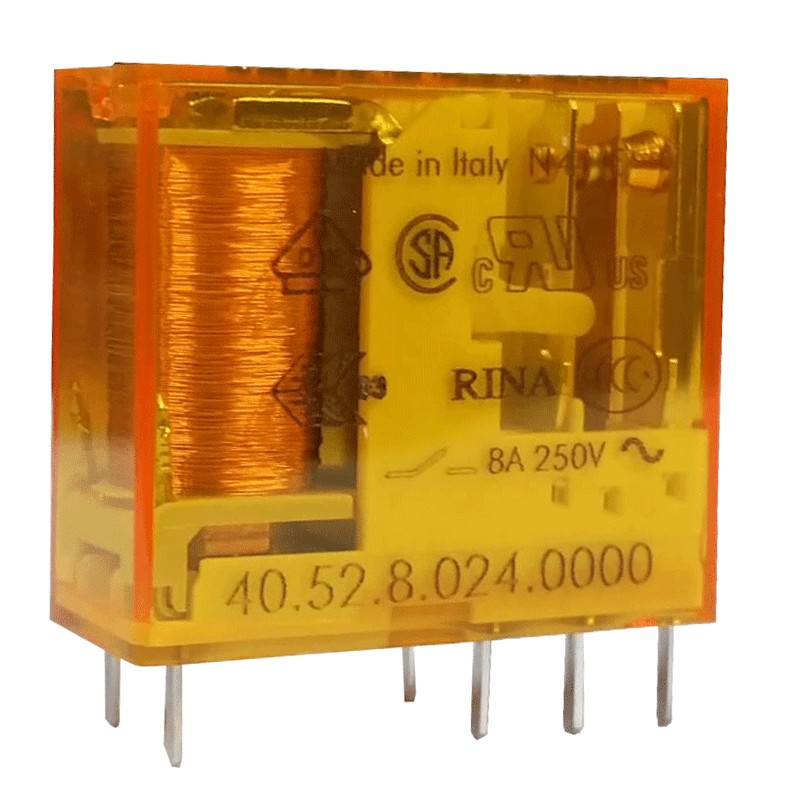

Elrelé miniatura tipo 40.52 es un relé enchufable para placas de circuito impreso y zócalos de la serie 95. Equipado con un interruptor de 2 x 8A en placa de circuito impreso, con un paso de 5,0 mm, es un dispositivo versátil adecuado para muchas aplicaciones, como paneles de control, tableros de control y distribución, placas electrónicas, abridores de puertas y portones y muchas más.

Características:

• Serie Finder
• Capacidad del motor monofásico (230 V AC) kW 0,37
• Poder de corte DC1: 30/110/220 V 8/0,6/0,25A
• Carga mínima de conmutación mW (V/mA) 300 (5/5)
• Material de contacto estándar AgNi
• Vida mecánica 10 - 10 ciclos
• Vida eléctrica con carga nominal en AC1 100 - 10 ciclos
• Tiempo de conmutación: excitación/desexcitación 7/3 (12/4 sensible) ms
• Aislamiento entre bobina y contactos (1,2/50 µs) 6 (8 mm)
• Rigidez dieléctrica entre contactos abiertos 1000V AC
• Temperatura ambiente: -40°C...+85°C
• Categoría de protección RT II



Ventajas:

• Longitud de las clavijas 5,3 mm para montaje en zócalo o en placa de circuito impreso
• Longitud de los bornes 3,5 mm para montaje en placa de circuito impreso
• Longitud del terminal 5,3 mm para relés enchufables
• Bobina de CC (650 mW o 500 mW)
• Variante con contactos sin cadmio
• 8 mm, 6 kV (1,2/50µs) de aislamiento entre bobina y contactos
• Conformidad con la prueba de los hilos incandescentes según la norma EN 60335-1
• Tomas de corriente de la serie 95 para placa de circuito impreso, o para montaje en carril de 35 mm (EN 60715) con terminales Push-in, de tornillo o de muelle
• Módulos de señalización y protección EMC Serie 99 y módulos de temporización Tipo 86.30

Categoría de protección

• RT II - desechable (estándar)
• RT III - desechable (versión especial)
