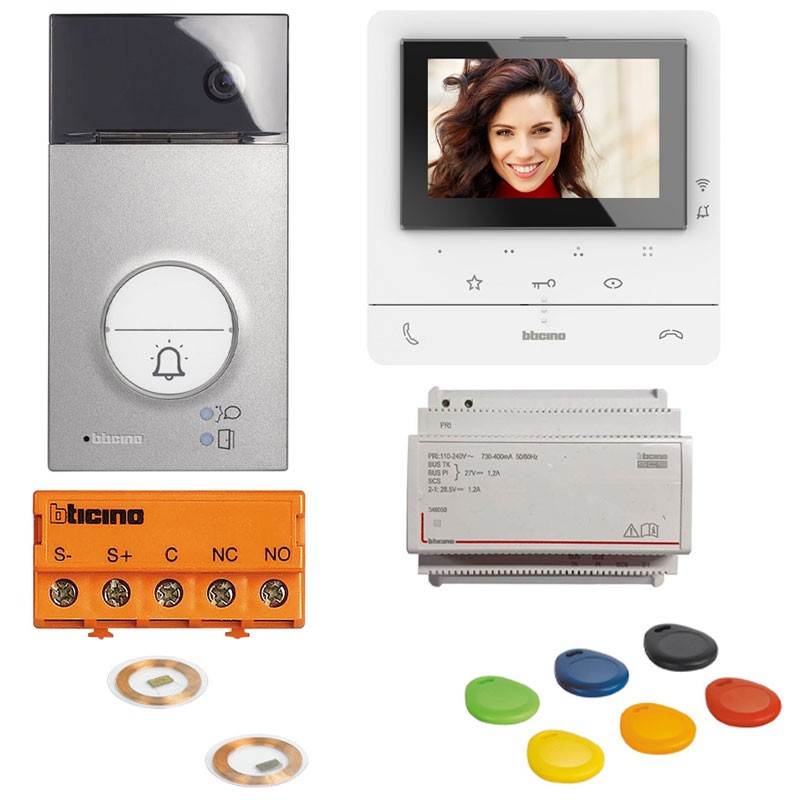

Especificaciones técnicas de los componentes individuales del kit:

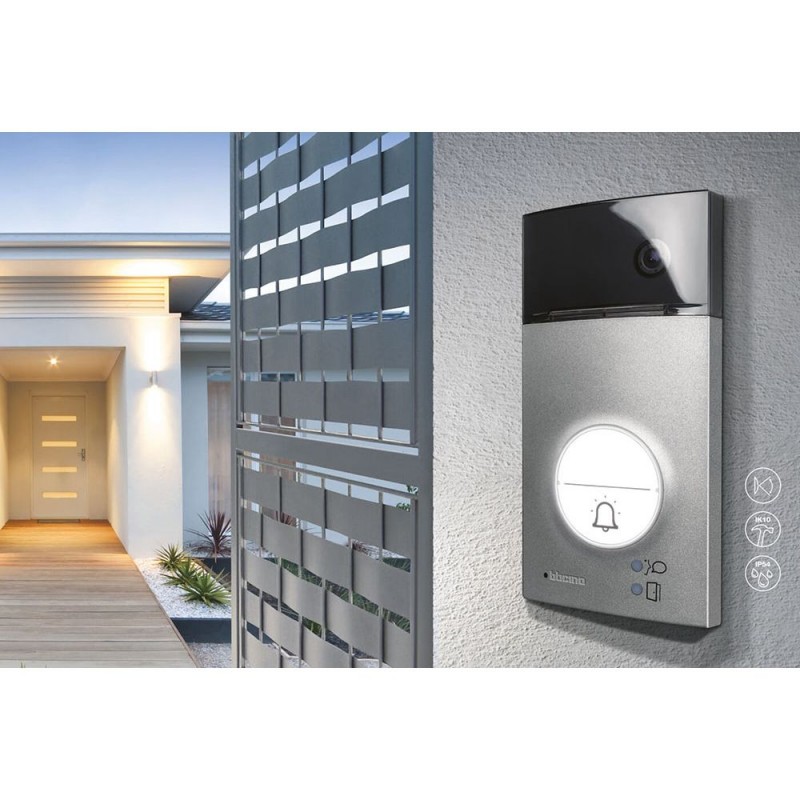

1 Botonera video LINEA 3000, acabado gris código 343091:

• Botonera de vídeo LINEA 3000 en acabado gris
• Tecnología 2 hilos
• Instalación mural con panel frontal de zamak

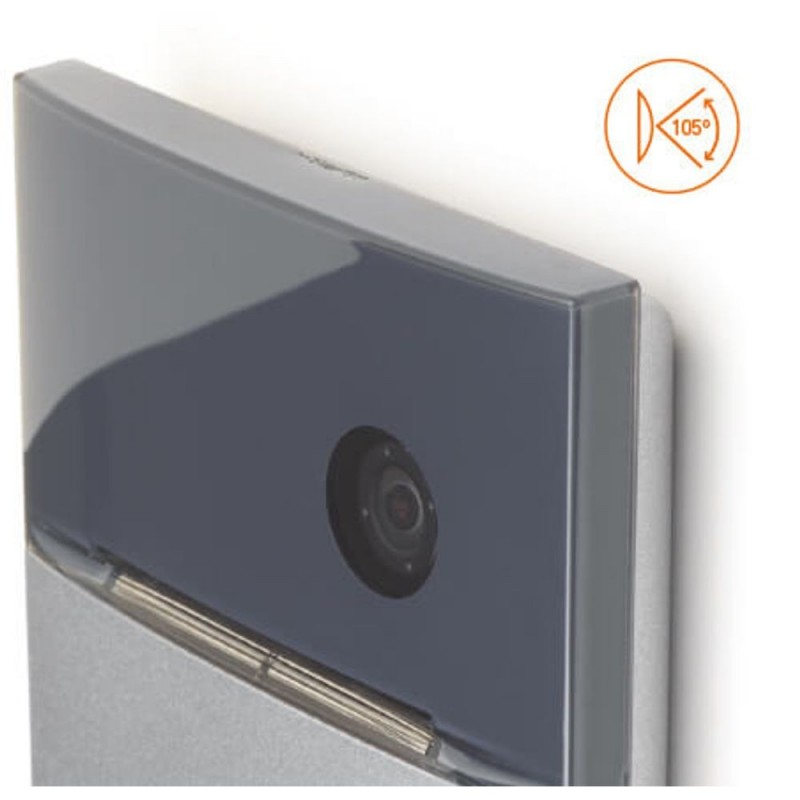

• Cámara gran angular en color y lector de proximidad
• LEDs blancos para iluminación del campo en condiciones de poca luz
• Configurable para instalaciones unifamiliares o bifamiliares
• Permite la activación de una cerradura eléctrica conectada directamente entre los terminales S+ y S- (18 V 4 A impulsivos, 250 mA de mantenimiento, 30 Ohm máx)

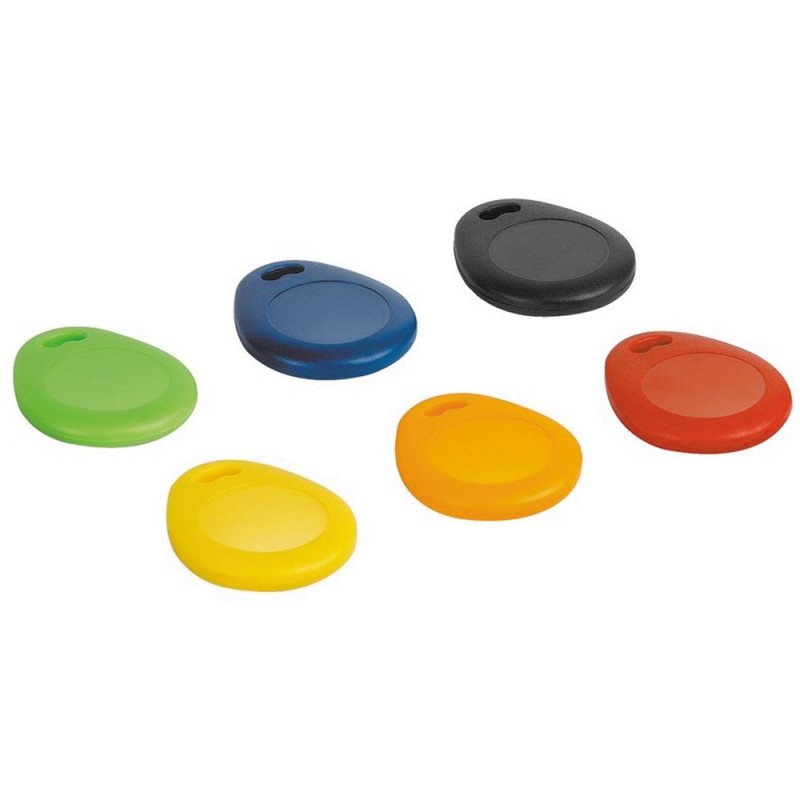

• Gestiona un número máximo de 20 placas (125 KHz) para la activación de la cerradura eléctrica (incluida la placa de gestión del sistema)
• Iluminación de los identificadores con LED blancos
• Cumple el grado de protección IP54 - grado de robustez IK10.

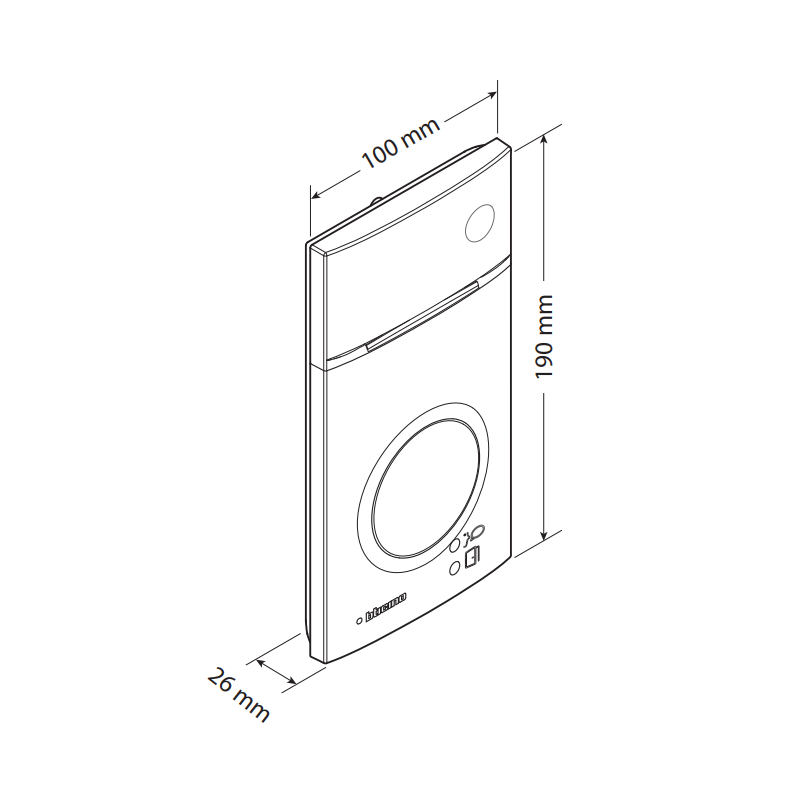

• Dimensiones: 190x100x26,65mm
• Altura: 190mm
• Anchura: 100mm
• Profundidad: 26,65mm
• Llamadas: 2
• Tipo de sistema: 2 hilos
• Grado de resistencia: IK10
• Altura de instalación recomendada: 160-165cm
• Temperatura de funcionamiento: -25°/+70° C
• Resolución: 330 líneas de TV H
• Color: Gris

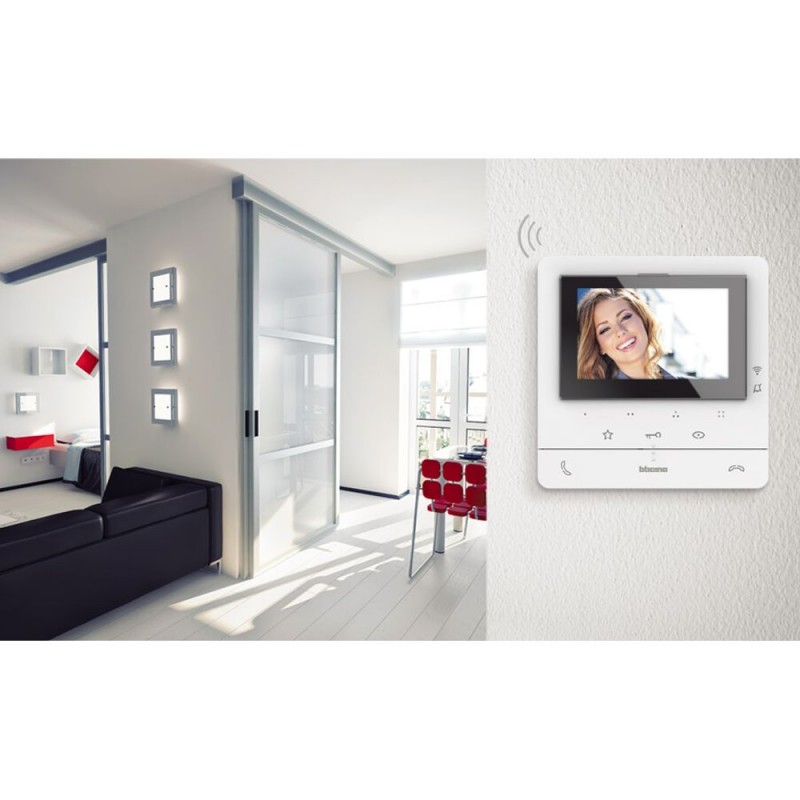

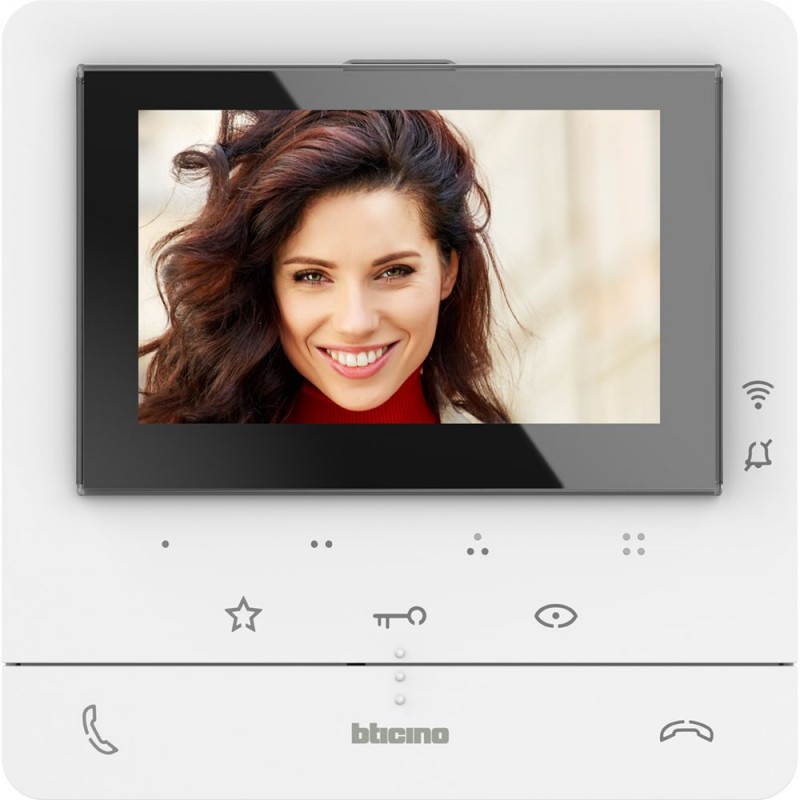

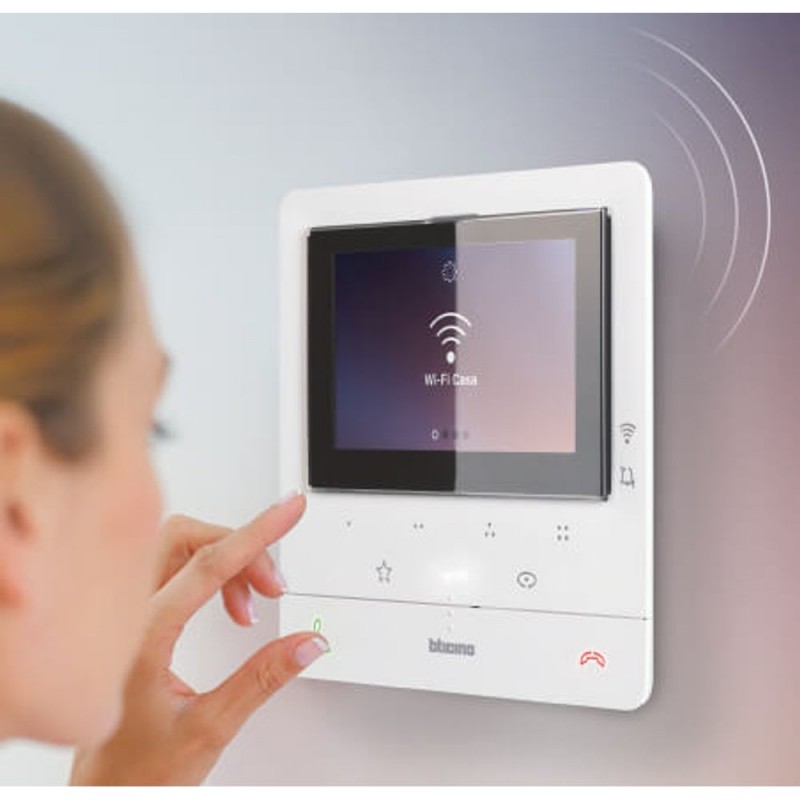

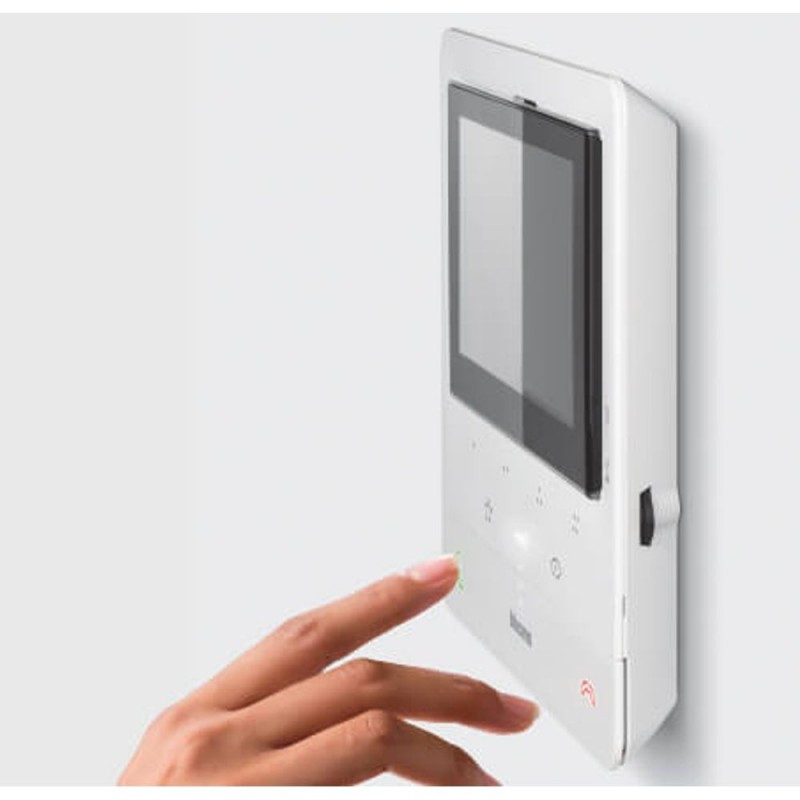

1 Videoportero conectado CLASS 100X código 344682:

• Videoportero conectado Clase 100X16E con Netatmo
• Tecnología 2 hilos
• Manos libres Wifi con teleloop
• Pantalla LCD en color de 5 pulgadas
• Dispone de 2 botones físicos para el control de las funciones principales de videoportero -respuesta de llamada y cierre- y 3 botones táctiles para el control de las funciones principales -activación de abrepuertas, control de luz de escalera y activación de placa de calle/reloj- más otros 4 botones táctiles configurables que asumen diferentes funciones -por ejemplo, intercomunicación, activación adicional de abrepuertas, activaciones generales...-.
• El dispositivo está equipado con una palanca lateral para ajustar: el color de la pantalla, el brillo y el contraste, el volumen de voz, el volumen del tono de llamada y la configuración Wifi
• Dispone de LED de señalización de exclusión de llamada y Wifi
• Además, gracias a la conexión Wifi, es posible asociar el videoportero con la App Home + Security (disponible para Android e iOS)
• Desde la App será posible gestionar las principales funciones del videoportero (recepción de llamadas, activación de abrepuertas, activación de placa de calle/reloj, actualización de Firmware y activaciones adicionales)
• A través de la App Home + Security también es posible gestionar los productos de la gama de seguridad de Netatmo (cámaras exteriores e interiores, sensores de puertas y ventanas, sirena interior y detector de humo)
• Esto le permite crear rápida y fácilmente un sistema de seguridad inteligente
• Instalación fuera de la pared con un soporte especial (suministrado) o sobre una mesa mediante soportes accesorios (código 344692 que debe adquirirse por separado)
• Es necesario configurar el aparato, que también dispone de una función de estudio profesional.

• Tensión: 20/27V

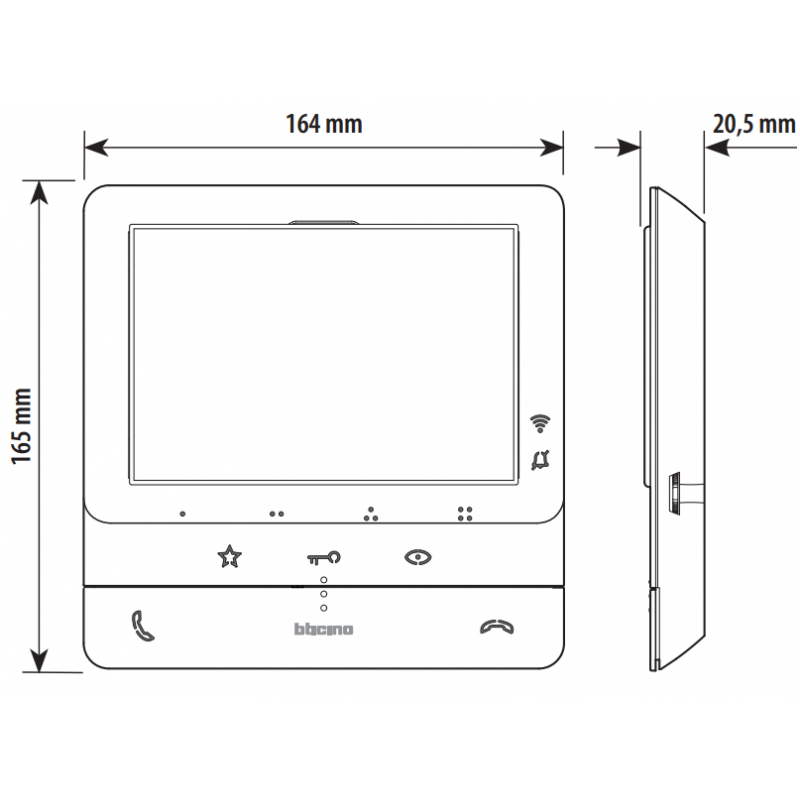

• Dimensiones: 165x164x20,5mm
• Altura: 165mm
• Anchura: 164mm
• Profundidad: 20,5mm
• Sección máxima del cable: 2x1mmq
• Tipo de instalación: 2 hilos
• Altura de instalación recomendada: 160-165cm
• Temperatura de funcionamiento: -5/+40°C
• Resolución: 800 x 480
• Wi-Fi: sí
• Teleloop: Sí
• Color: blanco

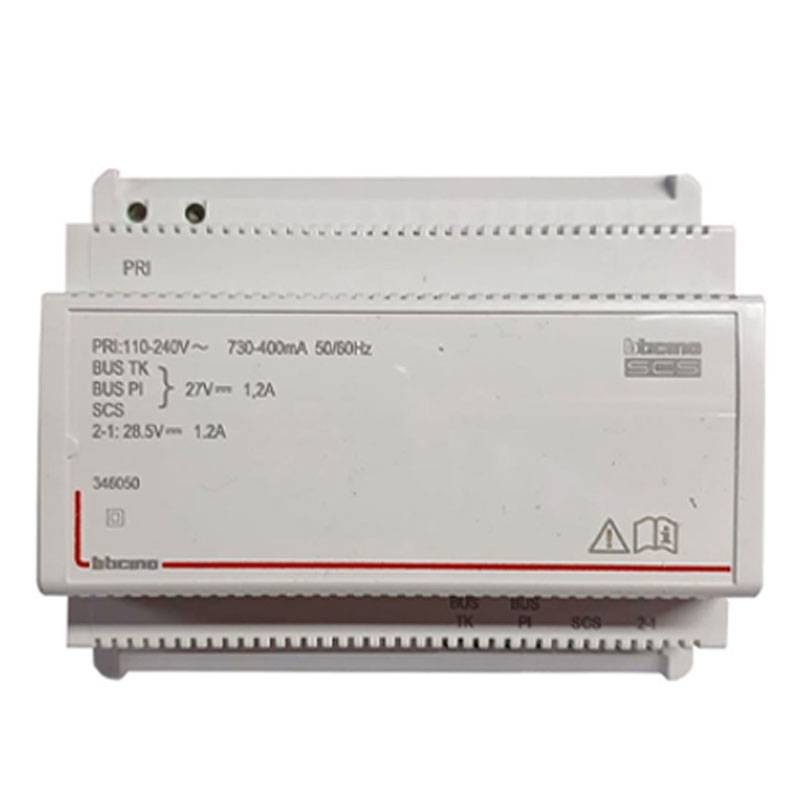

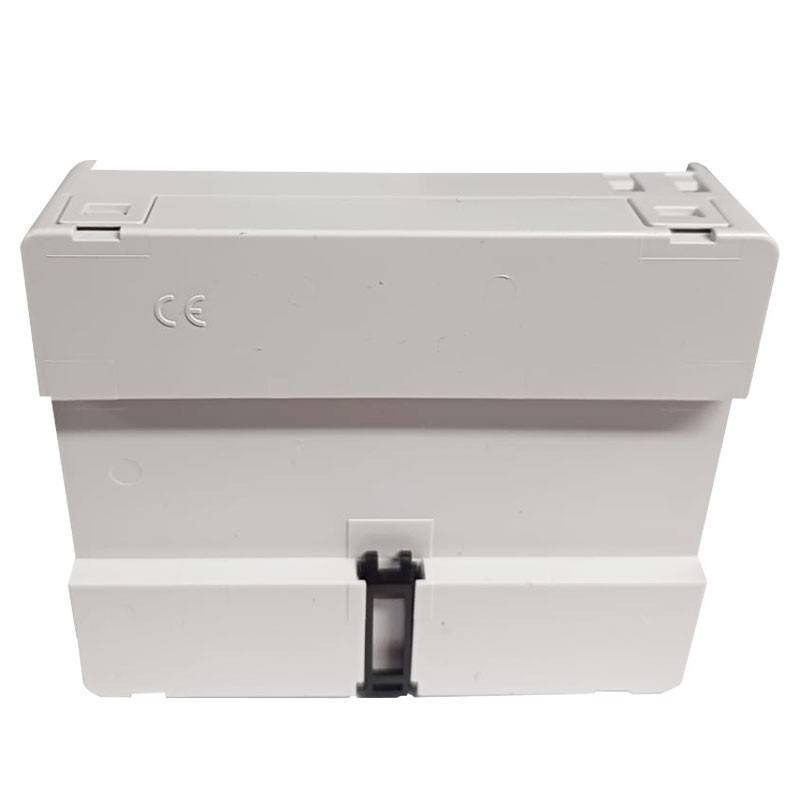

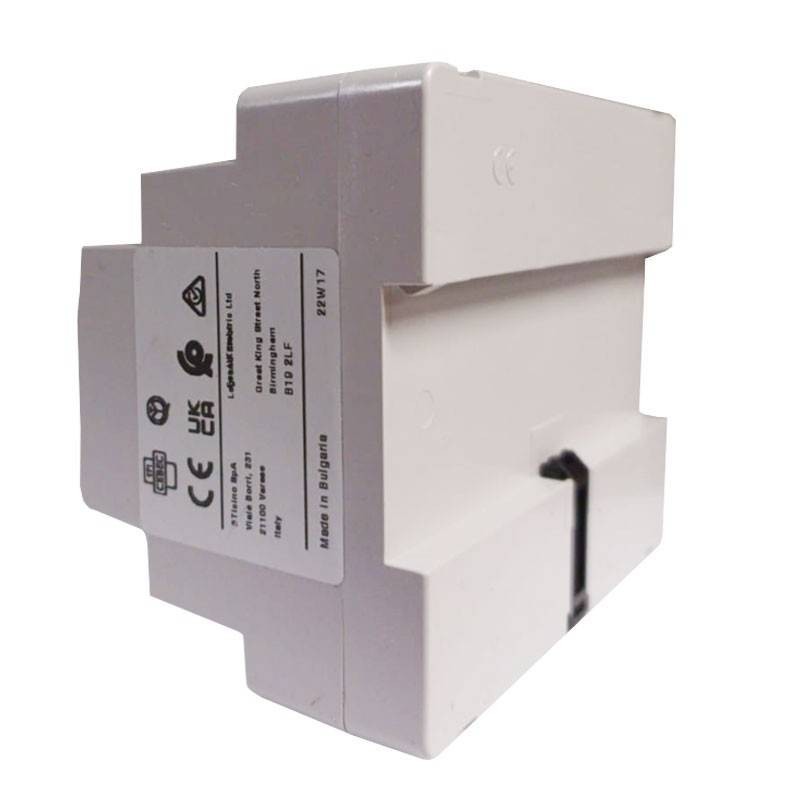

1 fuente de alimentación BUS-SCS en carcasa modular 6 DIN para sistemas de audio y vídeo de 2 hilos código 346050

• Fuente de alimentación para sistemas de audio y vídeo de 2 hilos en carcasa modular 6 DIN
• Alimentación 110 - 240 Va.c. @ 50 - 60 Hz
• Salidas de dos alimentaciones de tensión extrabaja de seguridad (una en los bornes 3 BUS TK, BUS PI y SCS, una en el borne 1 - 2);
• Para utilizar alternativamente y no simultáneamente
• El adaptador de vídeo está integrado en el aparato (por lo tanto, no debe utilizarse el artículo 346830), por lo que es posible evitar el uso del nodo A/V (F441) o la matriz multicanal (F441M) si los terminales BUS PI y BUS TK no superan un total de tres ramas (MAX 2 PI + 1 TK o 1 PI + MAX 2 TK)
• También se puede utilizar como fuente de alimentación adicional (salida 1 - 2) para la alimentación local de estaciones de apartamento o unidades de puerta preestablecidas (en este caso, no se puede utilizar ninguna otra salida)
• El dispositivo está protegido electrónicamente contra sobrecargas y cortocircuitos
• Es un dispositivo de seguridad SELV de doble aislamiento
• La instalación debe realizarse de acuerdo con la normativa vigente
• El aparato NO debe configurarse
• Atención: las salidas (BUS PI), (BUS TK) y (SCS) pueden utilizarse simultáneamente respetando la absorción total máxima de 1,2 A
• En caso de sobrecarga o cortocircuito, desconecte la alimentación durante 5 minutos
• Esta fuente de alimentación es de categoría CAT II 2500 V, por lo que requiere protección adicional contra tensiones transitorias (superiores a la categoría de sobretensión de diseño) externas al equipo
• La fuente de alimentación sólo debe instalarse en cuadros de distribución diseñados para dispositivos DIN
• Sólo debe instalarse en interiores
• Debe utilizarse un interruptor omnipolar con una separación entre contactos de al menos 3 mm, situado en las proximidades de la fuente de alimentación
• El interruptor descrito anteriormente debe considerarse como un dispositivo para desconectar la fuente de alimentación de la red eléctrica.
• No soldar el extremo de los conductores que se introducen en los bornes

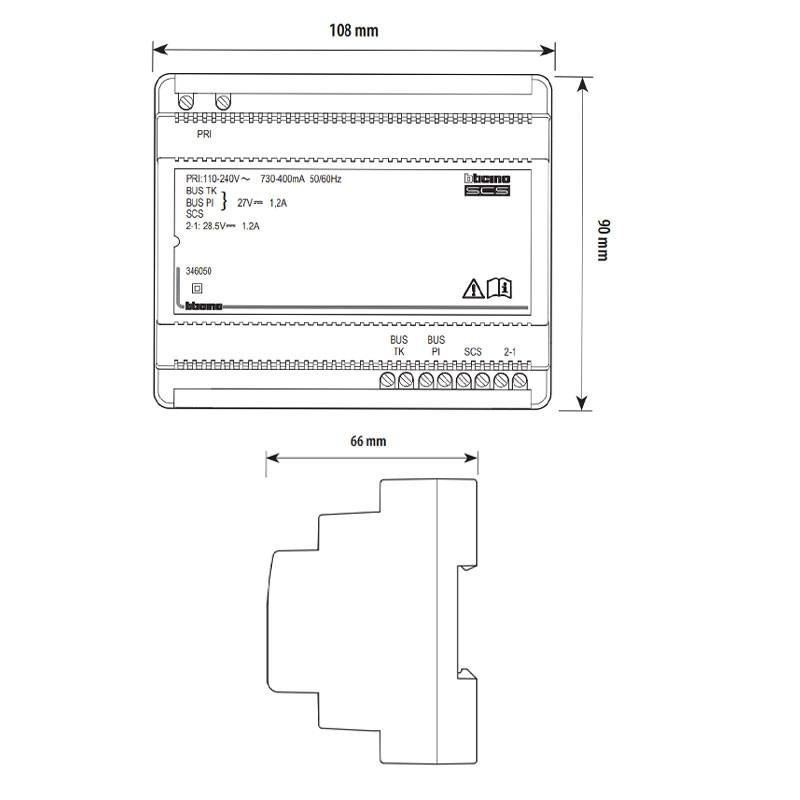

• Dimensiones totales: 6 módulos DIN

PRI (entrada de alimentación de AC):

• Tensiones nominales: 110 - 240V
• Intensidades nominales: 730 - 400 mA
• Gama de frecuencias de funcionamiento: 50 - 60 Hz
• Consumo a plena carga: 40 W máx.
• Potencia disipada: 8 W máx.
• Eficiencia a plena carga: 80 % típ.
• Potencia en modo de espera: < 1 W
• Temperatura de funcionamiento: (-10) - (+55) °C
• Fusible integrado (lado PRI): F1 T 3,15A 250 V




BUS TK, BUS PI, SCS:

• Tensión nominal: 27 Vcc
• Corriente nominal: 1,2 A
• Potencia nominal: 32,4 W




1-2:

• Tensión nominal: 28,5 Vcc
• Corriente nominal: 1,2 A
• Potencia nominal: 34,2 W



Instalación de la fuente de alimentación:

• La fuente de alimentación debe instalarse siempre en recintos adecuados.
• No debe exponerse a goteos ni salpicaduras de agua.
• No obstruir las aberturas de ventilación
• Debe utilizarse un interruptor bipolar con una separación entre contactos de al menos 3 mm, colocado cerca de la fuente de alimentación. El interruptor tiene la doble función de desconectar la fuente de alimentación de la red y protegerla.

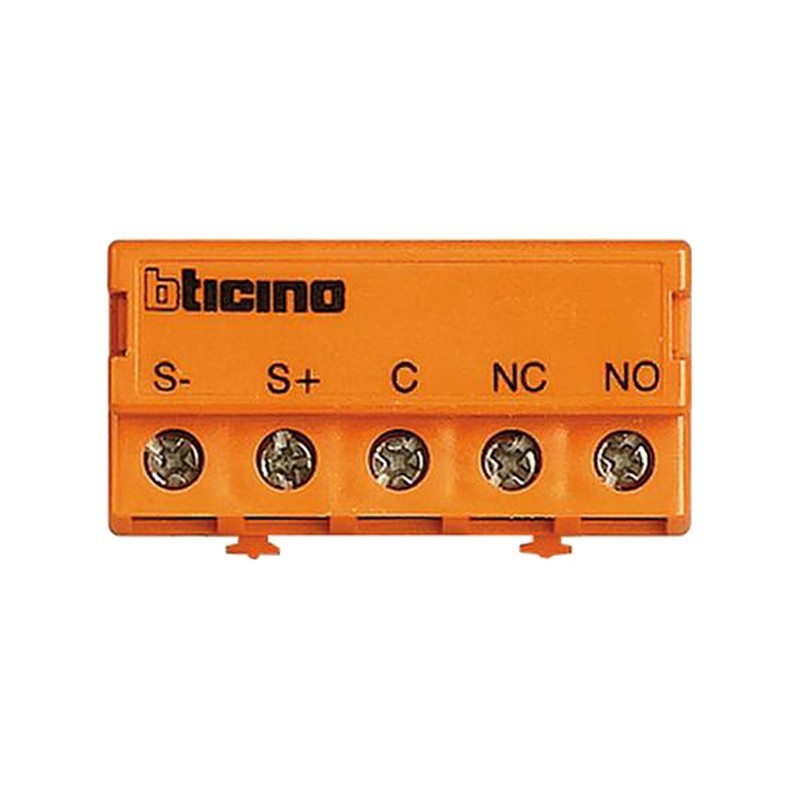

1 módulo de relé para cerraduras electromecánicas no gestionadas por BUS (código 346250): Módulo de relé para apertura de puerta a combinar con botoneras exteriores predispuestas. Permite la apertura de cerraduras NO gestionadas por BUS a través de la unidad de puerta. Tipo de contacto: NA-NC, tipo de sistema: 2 hilos.
