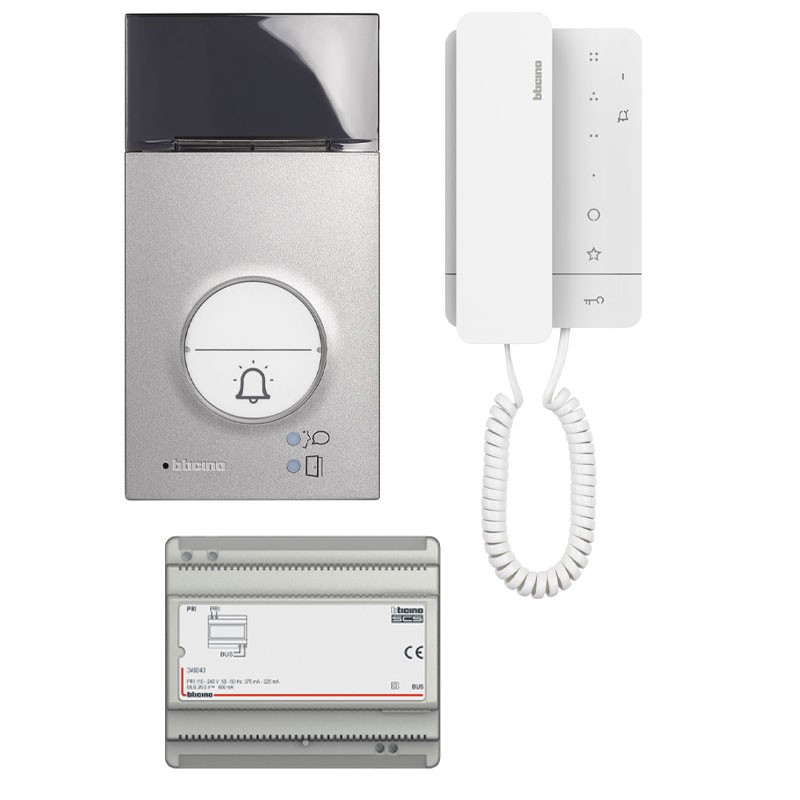

Ventajas del kit:

• Iluminación de los identificadores con LED blancos
• Montaje en pared y empotrado con accesorios específicos: (350020) caja empotrada más (343061) accesorio empotrado a adquirir por separado
• Puede equiparse con techo para lluvia (343051) a adquirir por separado
• El microteléfono cumple el grado de protección IP54 grado de robustez IK10
• El intercomunicador está equipado con 3 botones táctiles para controlar las funciones principales - apertura de la cerradura, control de la luz de la escalera y activación de la puerta/reloj - más 4 botones táctiles adicionales configurables que asumen diferentes funciones - por ejemplo, intercomunicador, activación adicional de la cerradura, activaciones generales
• Ajuste del volumen del timbre (con silenciamiento de llamada) mediante selector dedicado

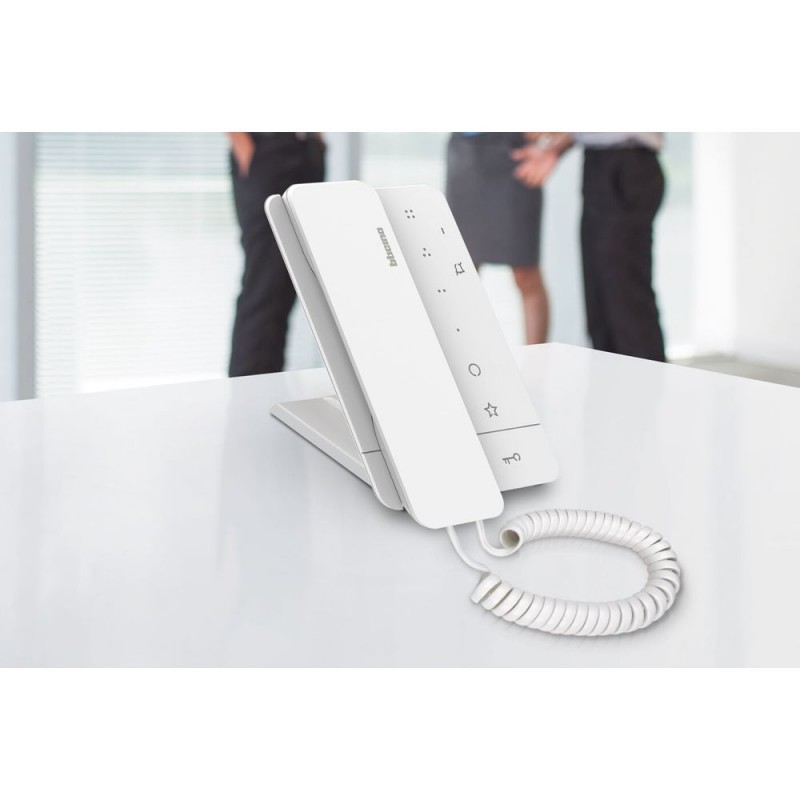

• La instalación puede realizarse fuera de la pared con un soporte o mediante un soporte de mesa accesorio (1 x 344692) que se adquiere por separado
• El aparato, que también tiene función de estudio profesional, debe configurarse

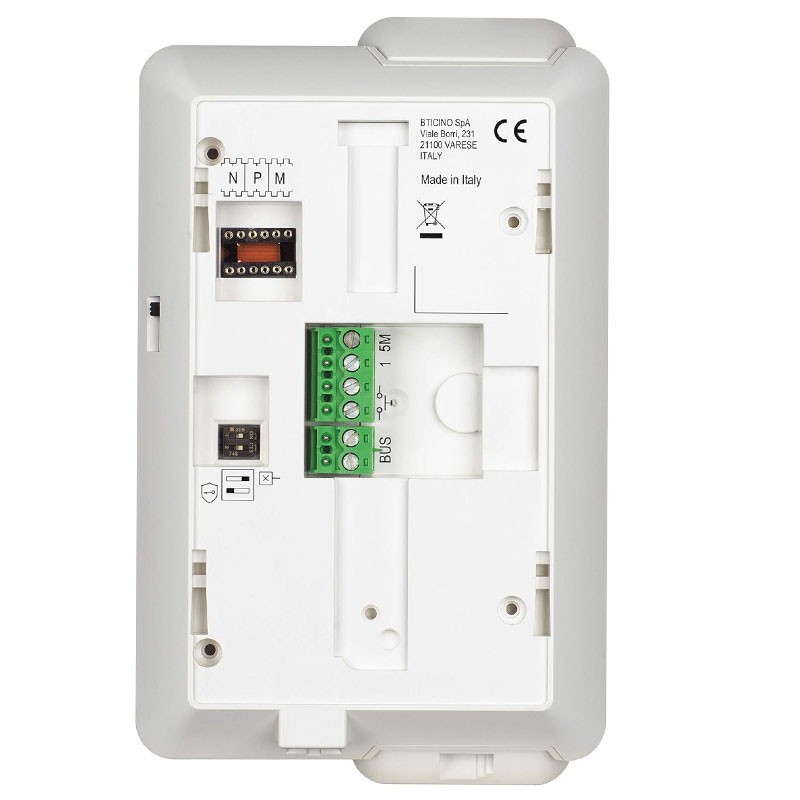

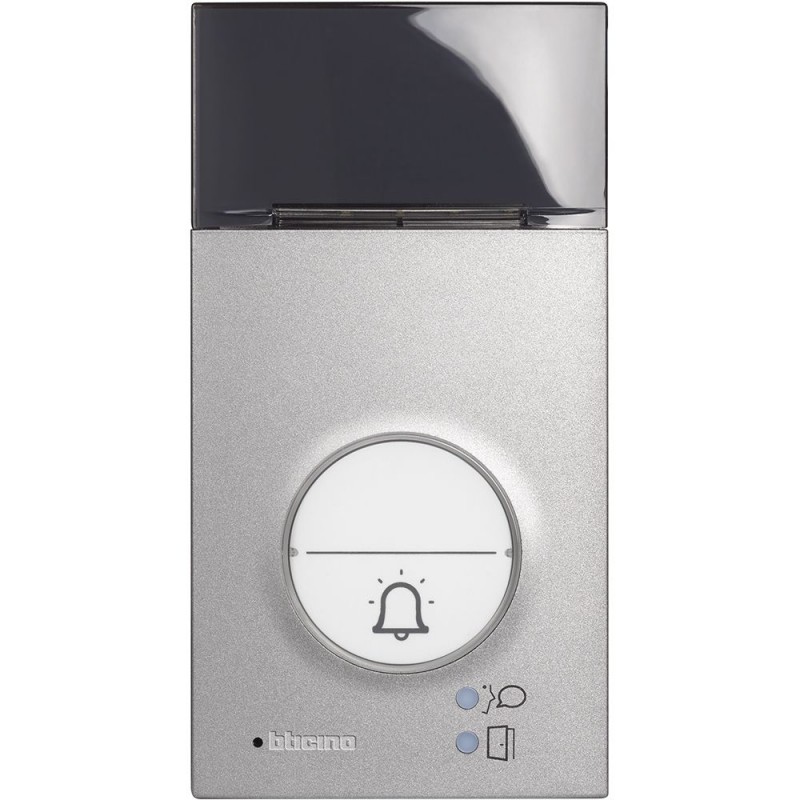

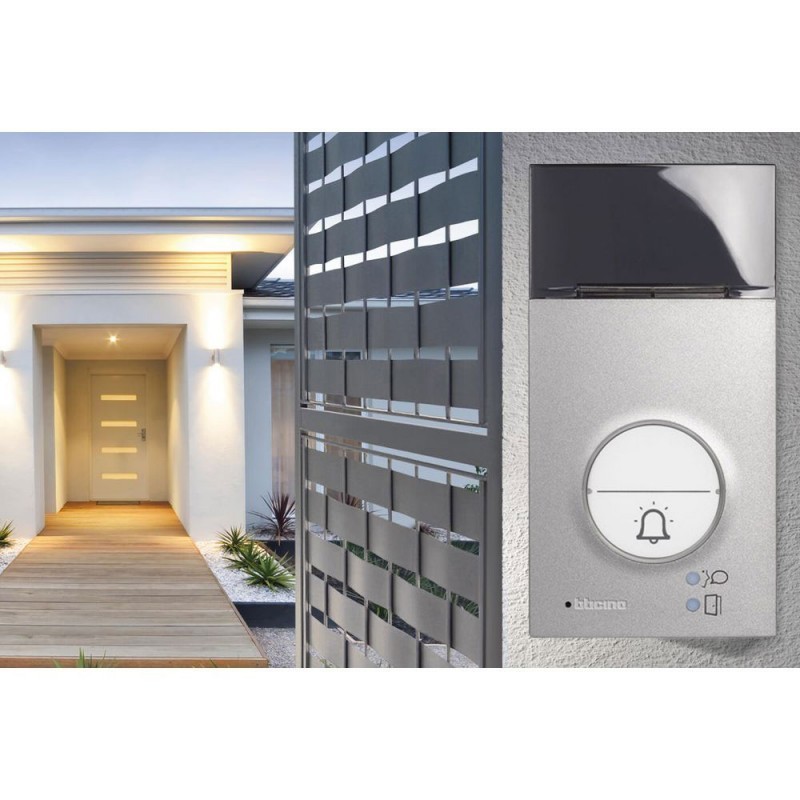

1 unidad código 343071 Botonera LINEA 3000 audio : Microteléfono de audio LINEA 3000. Tecnología de 2 hilos, montaje en pared con panel frontal de zamak. Configurable para instalaciones unifamiliares o bifamiliares. Permite la activación de una cerradura electromecánica conectada directamente entre los terminales S+ y S- (18 V 4 A impulsivos, 250 mA de retención, 30 Ohm máx.). Iluminación del identificador con LED blanco. Cumple el grado de protección IP54 - IK10.

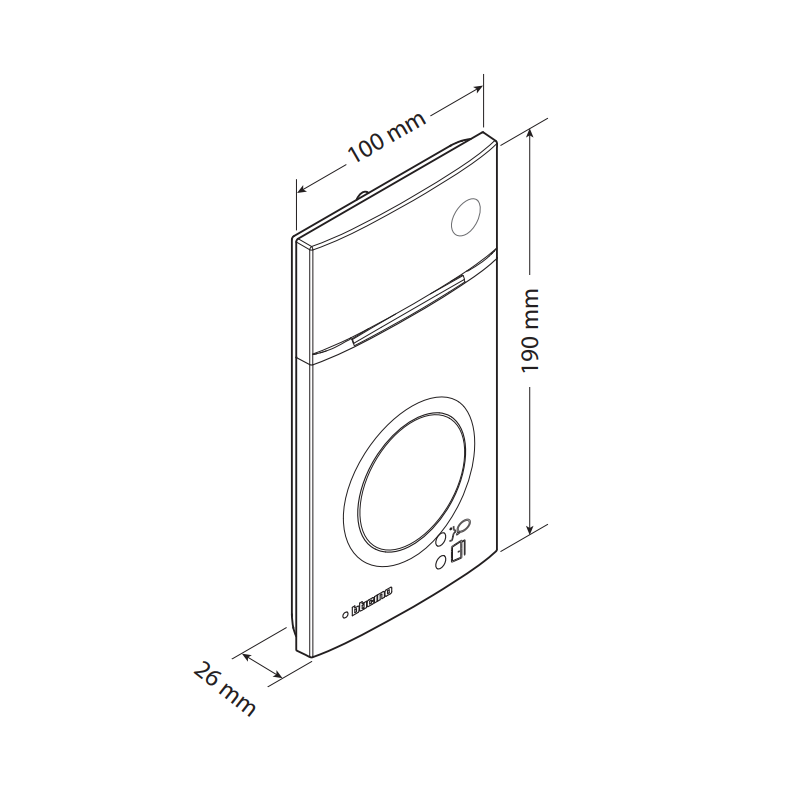

• Dimensiones: 190x100x26,65cm
• Altura: 190mm
• Anchura: 100mm
• Profundidad: 26,65mm
• Llamadas: 2
• Tipo de sistema: 2 hilos
• Grado de robustez IK10

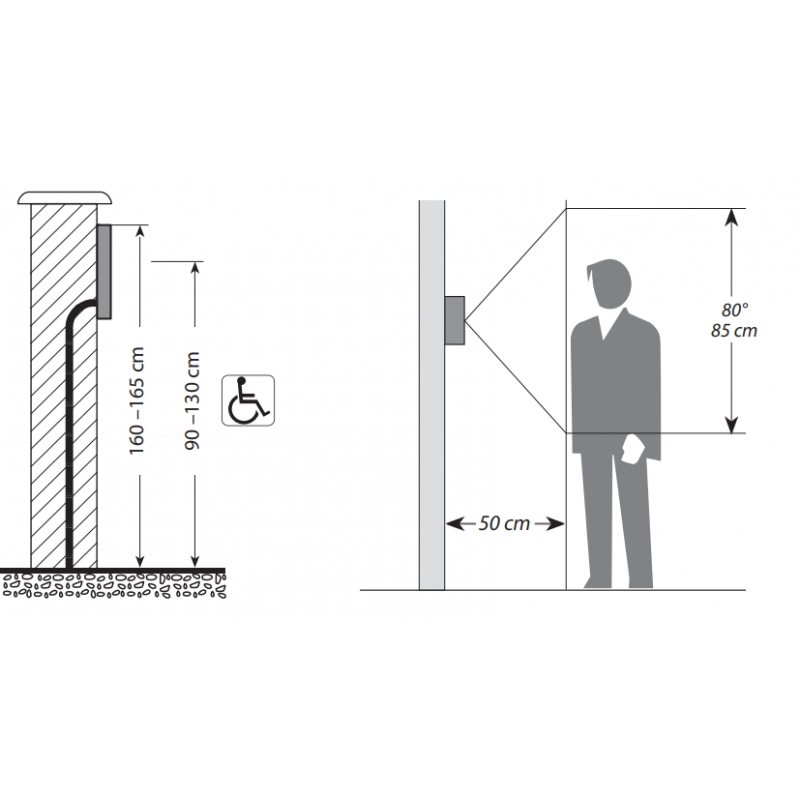

• Altura de instalación recomendada. 160-165cm
• Temperatura de funcionamiento: -25° - +70°C
• Color: Gris

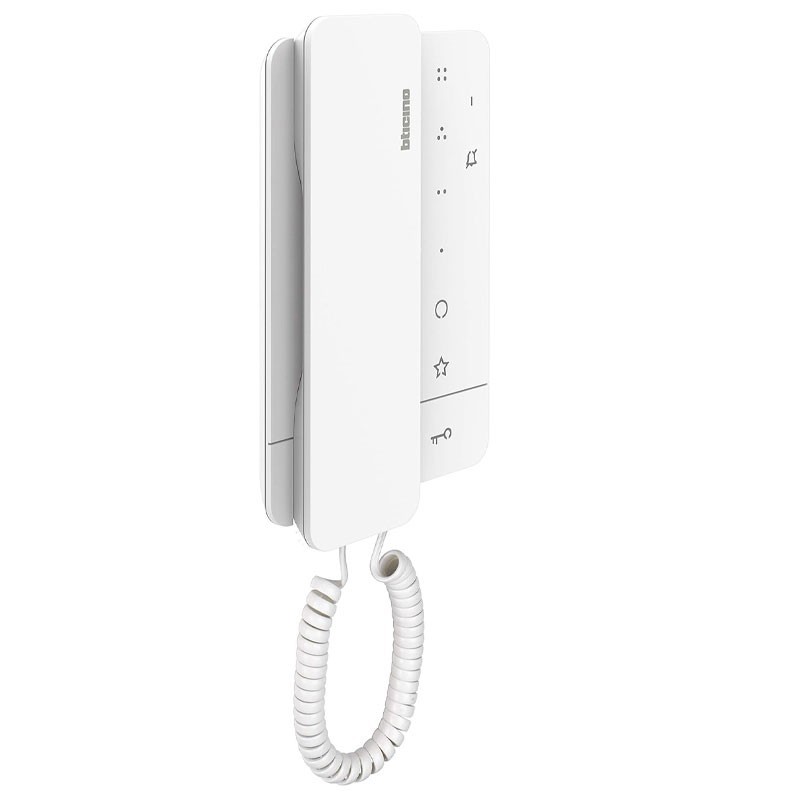

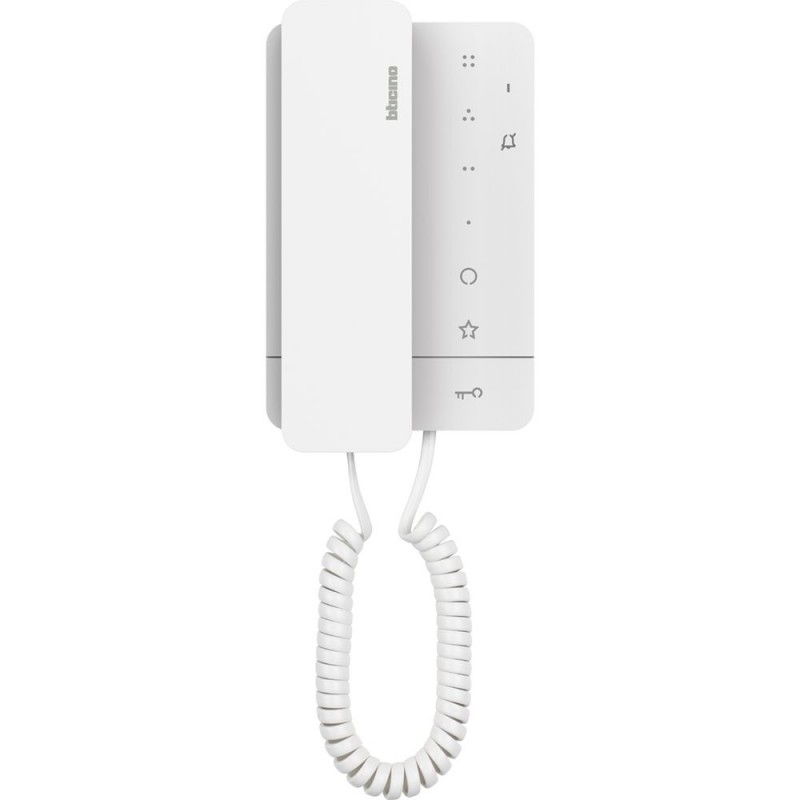

1 unidad código 344292 Interfono 2 hilos con microteléfono Classe 100: Intercomunicador Clase 100A16M. Tecnología de 2 hilos con microteléfono para instalación en pared o sobremesa. Está equipado con 3 botones táctiles para controlar las funciones principales - activación de la cerradura eléctrica, control de la luz de la escalera y activación de la puerta/reloj - más 4 botones táctiles adicionales configurables que asumen diferentes funciones - por ejemplo, intercomunicación, activación adicional de la cerradura eléctrica, activaciones generales. Ajuste del volumen del timbre (con silenciamiento de llamada) mediante selector especial. La instalación puede realizarse fuera de la pared con un soporte especial (suministrado) o mediante un soporte de mesa accesorio (código 344692), que se adquiere por separado. Es necesario configurar el aparato, que también tiene una función de estudio profesional.



• Tensión: 20-27V

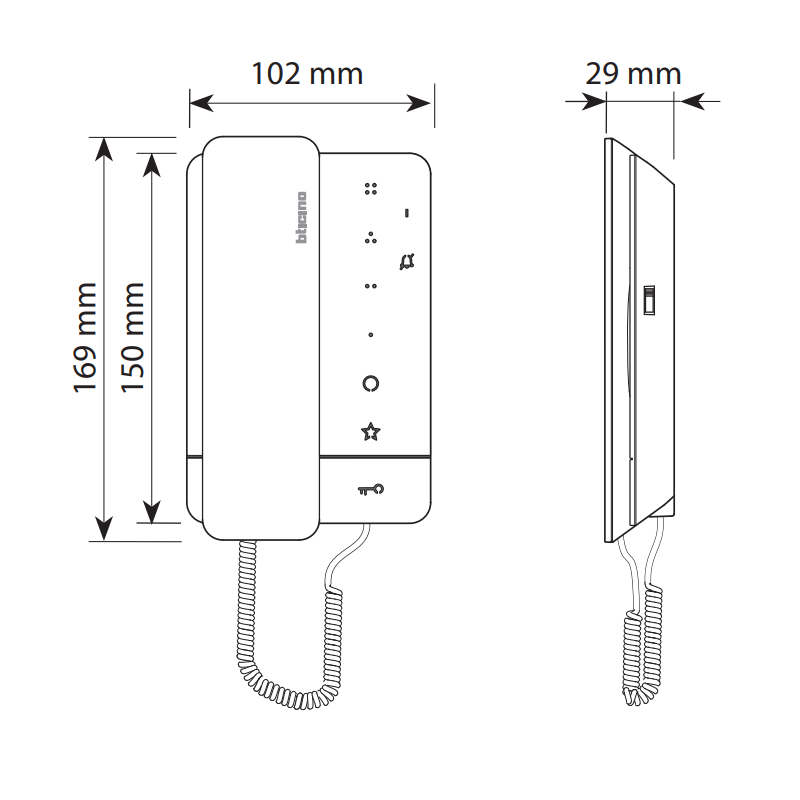

• Dimensiones: 169x102x29mm
• Altura: 169mm
• Anchura: 102mm
• Profundidad: 29mm
• Sección máxima del cable: 2x1mmq
• Tipo de instalación: 2 hilos
• Altura de instalación recomendada: 160-165cm
• Temperatura de funcionamiento: -5/+40°C
• Color: Blanco

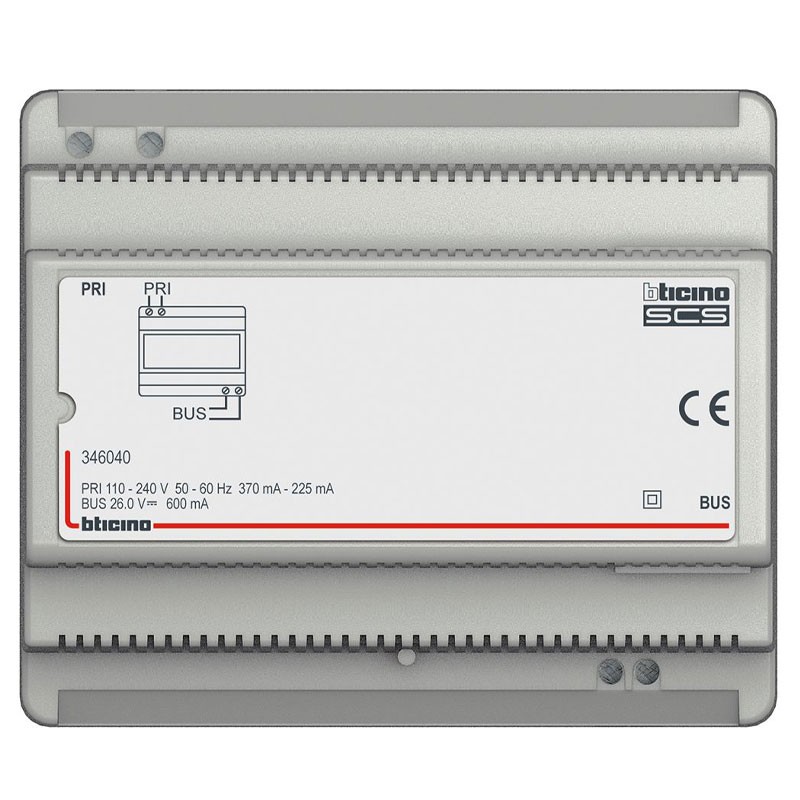

Características técnicas fuente de alimentación código 346040

• Alimentación 110-240 Vca
• Frecuencia: 50/60 Hz
• Proporciona una salida de baja tensión de 26 Vcc y una corriente nominal máxima de 600 mA y está protegida en el lado PRI (con fusible) contra sobrecargas y cortocircuitos
• Es un dispositivo de seguridad SELV de doble aislamiento




PRI (entrada de alimentación CA):

• Tensión nominal: 110 - 240 Vca
• Corriente nominal: 370 - 225 mA
• Rango de tensión de trabajo: 100 - 265 V
• Frecuencia de funcionamiento: 47 - 63 Hz
• Consumo a plena carga: 20,5 W
• Potencia disipada: 4,9 W (máx.)
• Eficiencia a plena carga: 80 % (típ.)
• Potencia en modo de espera: < 1 W
• Temperatura de funcionamiento: -5 /+45 °C
• Fusible integrado (lado pri): F1 T2A 250 V (no sustituible)

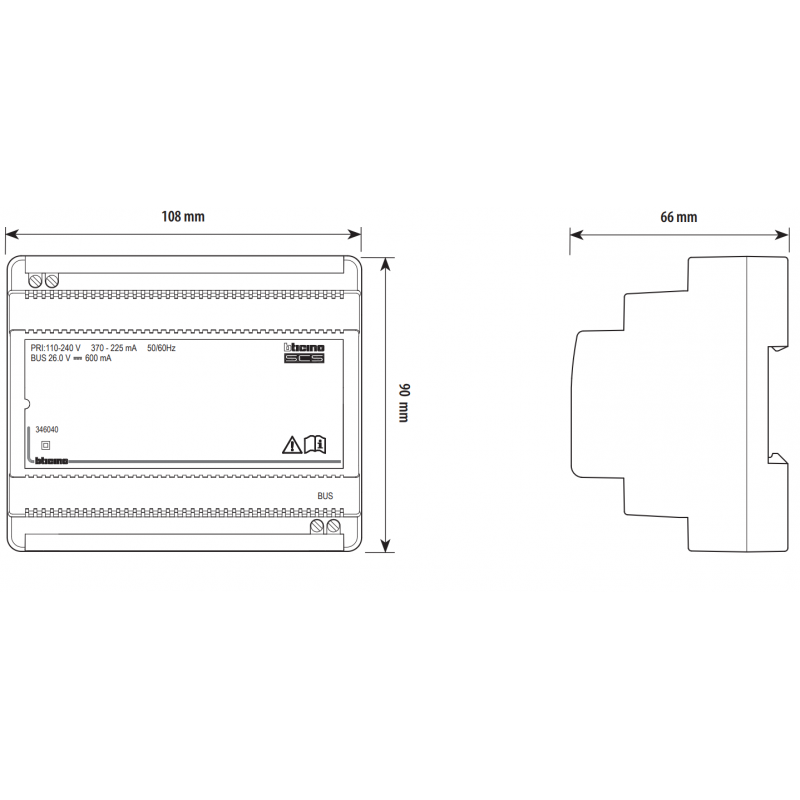

• Dimensiones totales: 6 módulos DIN

• Normas de referencia: CEI EN60950 - CEI 64-8-4



BUS (salida CC):

• Tensión nominal: 26V
• Corriente nominal: 0 - 0,6 A
• Potencia nominal: 15,6 W




Instalación: Respete las siguientes normas de instalación:

• La fuente de alimentación debe instalarse siempre en armarios adecuados
• No debe quedar expuesta a goteos ni salpicaduras de agua
• No obstruir las aberturas de ventilación
• Debe utilizarse un interruptor bipolar con una separación entre contactos de al menos 3 mm, colocado cerca de la fuente de alimentación. El interruptor tiene la doble función de desconectar la fuente de alimentación de la red y protegerla.
