Ventajas:

• Bomba de aguas residuales con impulsor abierto hacia atrás y conexión roscada vertical
• Carcasa de la unidad hidráulica de fundición gris, rodete de plástico
• Motor de 1~ refrigerado por superficie con condensador de servicio integrado y protección térmica automática del motor
• Carcasa del motor de acero inoxidable
• Cámara de sellado en baño de aceite con doble junta: en el lado del motor está montado un retén del eje, en el lado de la bomba está montado un cierre mecánico
• Cable de conexión desmontable con interruptor de flotador y enchufe integrado (CEE 7/7)



Nota: La instalación de la bomba en el sumidero DrainLift WS 50 permite el transporte de aguas residuales que contengan heces. El sistema está homologado según la norma EN 12050-1.



Datos hidráulicos:

• Presión máxima de funcionamiento p 1,2 bar
• Boca de impulsión G 1½
• Paso libre de la bola del sistema hidráulico 40 mm
• Tipo de diseño del impulsor Retroceso abierto del impulsor
• Profundidad máx. de inmersión 2 m
• Altura máx. Hmax 11,0 m
• Caudal máx. Qmax 21,0 m³/h
• Temperatura mín. del fluido Tmín 3 °C
• Temperatura máx. del fluido Tmáx 40 °C
• Temperatura ambiente mín. Tmín 3 °C
• Temperatura ambiente máx. Tmáx 40 °C



Datos del motor

• Alimentación de red 1~230 V, 50 Hz
• Tolerancia de tensión ±10
• Potencia nominal del motor P2 0,6 kW
• Potencia absorbida P1 máx. 0,93 kW
• Corriente nominal IN 4,1 A
• Corriente de irrupción I 9,5 A
• Modo de funcionamiento (sumergido) S1
• Modo de funcionamiento (no sumergido) S3-20
• Velocidad nominal n 2900 1/min
• Factor de potencia 0,99
• Tipo de conexión Directo en línea (DOL)
• Número de polos 2
• Frecuencia máx. de arranques t 30 1/h
• Clase de aislamiento F
• Clase de protección del motor IP68



Cable

• Longitud del cable de conexión 5 metros
• Tipo de cable H07RN-F
• Sección del cable 3G1 mm²
• Tipo de cable de conexión Desmontable



Equipamiento/operación:

• Enchufe de red CEE7/7 (Schuko)
• Interruptor de flotador sí
• Protección bimetálica del motor
• Sin Triturador
• Sin Control de estanqueidad del motor
• Sin Control de estanqueidad de la cámara de fugas
• Sin Control de estanqueidad de la cámara de fugas



Materiales

• Carcasa de la bomba Fundición gris
• Rodete PK-GF30
• Eje Acero inoxidable
• Material de la junta del lado de la bomba Carbono, impregnado de resina
• Material de la junta NBR
• Material del motor Acero inoxidable

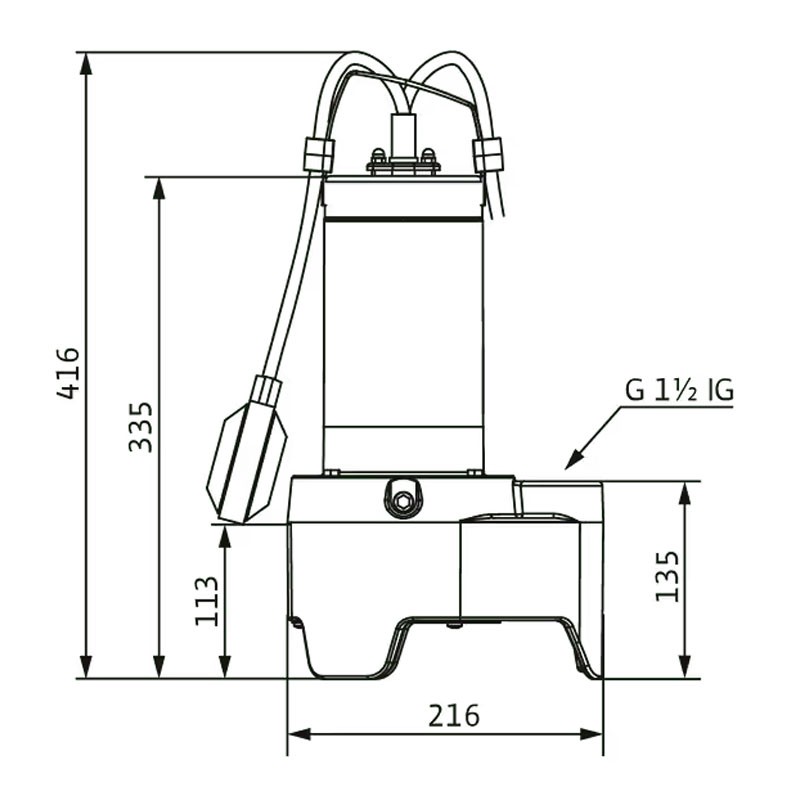

Dimensiones de montaje

• Conexión de salida G 1½
