¿Cómo funciona la bomba de calor aire-agua daikin Altherma 3 Integrated R32?

Su funcionamiento, en pocas palabras, viene dado por la presencia de un circuito cerrado en cuyo interior hay un fluido refrigerante sometido a cambios de estado cíclicos, que precisamente pasa de la fase líquida a la fase vaporizada y viceversa. Evidentemente, estos cambios dan lugar a variaciones de presión y temperatura, que se producen en primer lugar a nivel del evaporador, donde, al adquirir el calor del aire, la bomba de calor consigue precisamente transformar el fluido de líquido a vapor. En este punto, utilizando la energía eléctrica en su lugar, se producirá de nuevo una transición al estado líquido en el nivel del compresor, y en esta fase la máquina cede calor al sistema, todo lo cual ocurre cíclicamente y se termina mediante una válvula de expansión que permite que el fluido vuelva a sus condiciones iniciales.

Si consideramos el balance energético relativo al funcionamiento de la bomba de calor, vemos sin duda que es esencialmente positivo, lo que significa en estos términos que la parte de energía térmica producida es al menos cinco veces mayor que el gasto de electricidad. La ventaja de poder utilizar la máquina tanto en verano, para refrigerar, como en invierno, para calentar, la convierte en una de las soluciones más cómodas en el ámbito doméstico, sin contar con que puede asociarse a la presencia de un sistema fotovoltaico, lo que aumentaría aún más la citada comodidad. Además, la no utilización de fuentes de combustión asociadas al uso de la electricidad, que, como se ha dicho, puede ser autoproducida por la fotovoltaica, sitúa al sistema en un marco de reducción de costes casi total. Por lo tanto, nos referimos a la energía solar termodinámica, un sistema mediante el cual se combinan las características especiales de las bombas de calor y un colector solar térmico con un pequeño panel solar, un componente compresor y un depósito de agua.

Por qué elegir la bomba de calor aire-agua daikin Altherma 3 Integrated R32:

• Un depósito de agua caliente sanitaria de acero inoxidable de 230 litros combinado con una bomba de calor garantizan una instalación más rápida que los sistemas convencionales
• Todos los componentes hidráulicos están integrados, por lo que no se necesitan componentes de terceros
• La placa electrónica y los componentes hidráulicos están situados en la parte delantera para facilitar el acceso
• Tamaño reducido de la instalación: 600 x 600 mm
• Calentador auxiliar integrado
• Función opcional de red inteligente para una máxima integración con el sistema fotovoltaico
• Unidad de suelo con acumulador de agua caliente sanitaria integrado
• Confort 100 % garantizado en una unidad compacta
• Todos los componentes y conexiones vienen instalados de fábrica
• Acumulador de agua caliente sanitaria de 230 litros siempre disponible
• Diseño moderno y elegante



Alto rendimiento: El innovador compresor inverter R32 de la enfriadora Daikin Altherma 3 con tecnología Bluevolution, combinado con el control climático, permite un alto rendimiento con menores costes de funcionamiento. Ya preparada para la clase A++, la nueva gama Altherma 3 alcanza un valor COP nominal de 5,1 a 7°C en el exterior y 35°C de caudal y un COP de 3,3 en la producción de agua caliente sanitaria (EN16147). Capaz de alcanzar temperaturas de flujo de hasta 65°C con una alta eficiencia, Daikin Altherma 3 con R32 es adecuado tanto para la calefacción por suelo radiante como para los radiadores, y mantiene sus famosas características de protección contra las heladas hasta -25°C para un funcionamiento fiable incluso en los climas más fríos.

Facilidad de instalación: Diez años de experiencia en la creación de bombas de calor aire-agua y más de 350.000 unidades instaladas en toda Europa han dado como resultado una nueva gama más fácil y rápida de instalar y utilizar. La configuración se ha simplificado con un nuevo asistente que permite a los instaladores configurar la unidad en pocos pasos y ponerla en marcha rápidamente. Dependiendo del tipo de sistema y de los requisitos, la unidad también puede configurarse a distancia y luego cargarse en la placa electrónica de la unidad el día de la instalación a través de un USB o una tarjeta SD.

Daikin Eye El intuitivo sensor Daikin Eye muestra el estado del sistema en tiempo real

• Azul = funcionamiento óptimo
• Si se pone en rojo, se ha producido un error.



Sistema split aire-agua compuesto por unidad exterior y unidad interior con acumulador de agua caliente sanitaria de 230 litros para la calefacción, la refrigeración y la producción de agua caliente sanitaria con una eficiencia muy elevada:

• Diseño moderno y elegante
• Alta eficiencia para todas las aplicaciones gracias a una temperatura de flujo de hasta 65°C, adecuada tanto para calefacción por suelo radiante como para radiadores
• El primer sistema de calentamiento de agua residencial que utiliza lR32, el innovador gas refrigerante de bajo GWP
• La alta eficiencia estacional en calefacción permite no sólo la actual clase A++ más alta, sino también la clase A++ que entrará en vigor en 2019
• Ocupa poco espacio: ¡sólo 60x60 cm!
• Incluye todos los componentes hidráulicos necesarios para la instalación: circulador de alta eficiencia, filtro de desaireación y válvula de derivación
• Instalación sencilla: todas las conexiones del sistema y del refrigerante están en la parte superior de la unidad
• Mantenimiento sencillo: la placa electrónica y todos los componentes hidráulicos son accesibles desde la parte delantera
• Nuevo MMI: panel de control innovador con un nuevo y moderno diseño y un asistente para una configuración rápida y un menú intuitivo y fácil de entender.
• Tarjeta WLAN incluida para el control remoto y la supervisión del sistema a través de una aplicación.
• Posibilidad de control por voz a través de Google Assistant o Amazon Alexa
• Función de red inteligente para una máxima integración con el sistema fotovoltaico.



Especificaciones de los componentes del kit:

Daikin Altherma 3 R F Bomba de calor aire-agua para calefacción, refrigeración y producción de agua caliente; ideal para viviendas de bajo consumo:

Características:

• Capacidad de calefacción nominal. kW 5,90
• Capacidad de calefacción nominal kW 1,69
• Capacidad nominal de refrigeración kW 5,09
• Potencia nominal de entrada Refrigeración kW 1,55
• COP 3,50
• EER 3,28

Calefacción de habitaciones:

• Producción de agua en condiciones climáticas medias 55°C SCOP 3.28
• Clase de eficiencia estacional para la calefacción de espacios A++/A++
• (Eficiencia estacional para la calefacción de espacios 178%).

Calefacción de agua caliente sanitaria:

• Perfil de carga declarado XL
• (Eficiencia del calentamiento del agua 134%)
• Clase de eficiencia energética de calentamiento de agua A+.

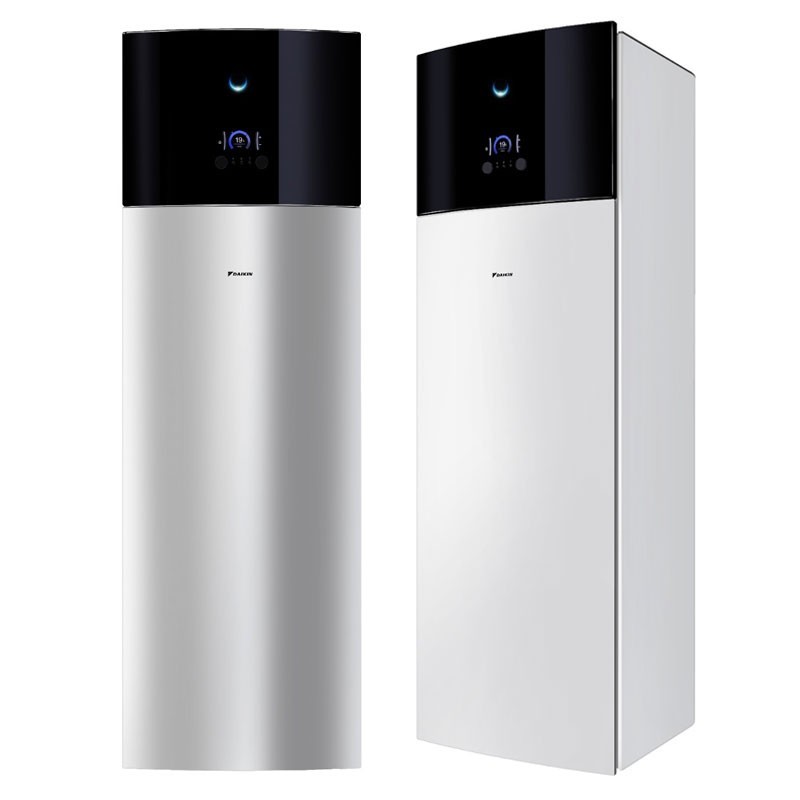

Unidad interior:

• Color Blanco/Negro
• Material Resina/laminado
• Dimensiones de la unidad Altura x Anchura x Profundidad : 1.850x595x625 mm
• Unidad Peso kg 128
• Volumen de agua 230 litros
• Tanque Temperatura máxima del agua 70 grados
• Presión máxima del agua bar 10
• Protección contra la corrosión Decapado
• Rango de funcionamiento (lado del agua) Calefacción Min.~Max. °C 15 ~65 - Enfriamiento Min.~Max. °C 5~22
• Agua doméstica MAx 70 Grados
• Nivel de potencia sonora nominal dBA 42
• Nivel de presión sonora nominal dBA 28
• Conexiones hidráulicas de ACS entrada fría/salida caliente G 1" Macho recirculación
• Conexiones hidráulicas de alimentación/retorno del sistema G 1" Hembra

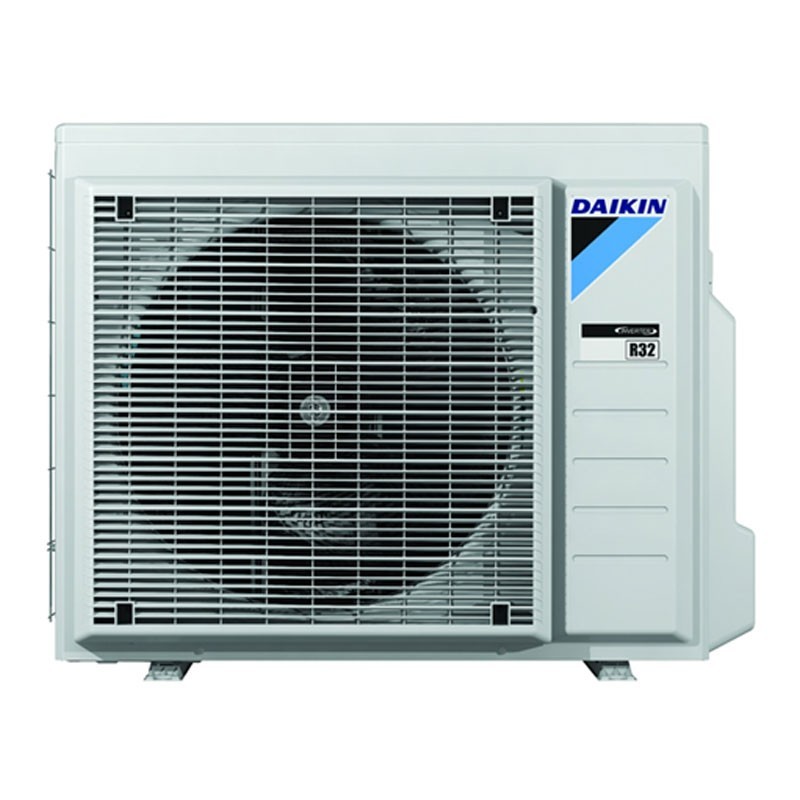

Unidad externa:

• Dimensiones de la unidad Altura x Anchura x Profundidad mm 740x884x388
• Peso de la unidad kg 58,5
• 1 Compresor hermético basculante
• Rango de funcionamiento (Temp. exterior): Calefacción Min.~Max. °C -25~25 - Enfriamiento Min.~Max. °CBS 10,0~43,0 - Agua caliente sanitaria Mín. ~Máx. °CBS -25~35
• Refrigerante R32
• Carga 1,50 kg
• Control Válvula de expansión
• Nivel de potencia sonora Calefacción/refrigeración nominal 60/62
• Nivel de presión sonora Calefacción/Refrigeración nominal 47/49
• Fuente de alimentación Nombre/Fase/Frecuencia/Tensión Hz/V V3/1N~/50/230
• Corriente Fusibles recomendados A 25
• Distancia máxima unidad interior - unidad exterior m 30
• Tubería de refrigerante Gas mm 15,9 (5/8)
• Tubería de refrigerante líquido mm 6,35 (1/4)
