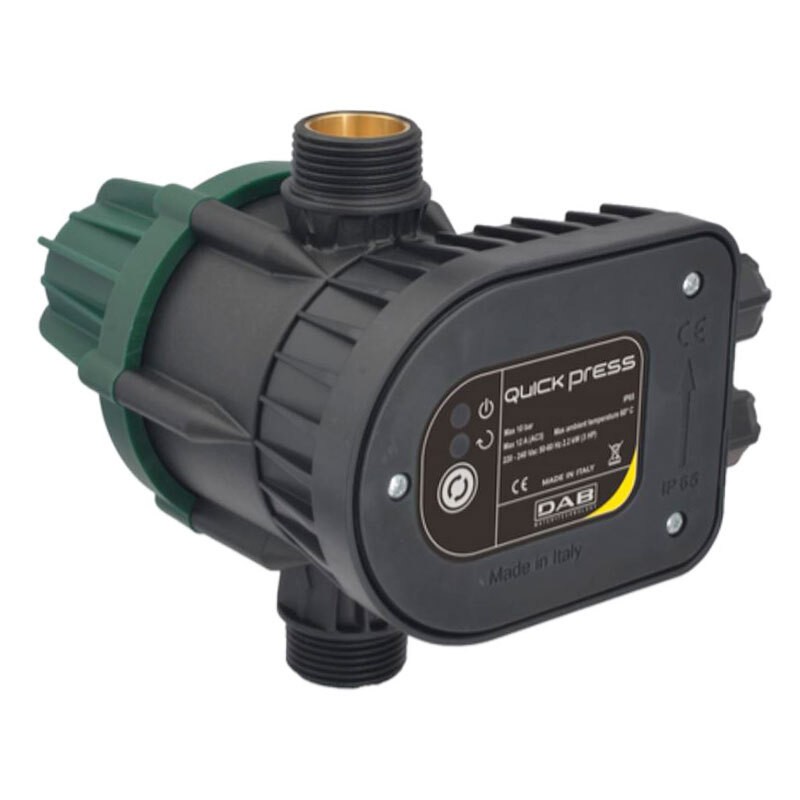

Control electrobombas Quick Press DAB 1,5bar 1,1-2,2kW
DAB 60219664
1234567891019
El Control de Electrobombas Quick Press DAB 1.5bar 1.1-2.2kW es un dispositivo de encendido/apagado que controla el arranque o la parada de la bomba en función de la demanda. Detiene la bomba en caso de escasez de agua y la protege contra el funcionamiento en seco. Puede montarse en bombas de superficie y sumergibles. El dispositivo es compacto y fiable, especialmente para aplicaciones residenciales:
Tensión de alimentación: 1x230 Vca (+/- 10%) 50/60 Hz
Corriente máxima: 12 A
Potencia: 1,1 - 2,2 kW
Grado de protección: IP65
Presión máxima de funcionamiento: 10 bar
Caudal mínimo: ≈ 1 l/min
Conexión macho: Gc 1'
Valor de la presión de rearranque: 1,5 bar (no regulable)
Temperatura máxima de funcionamiento: 60 °C
Homologaciones para agua potable: ACS y AS/NZ 4020
Artículo no incluye cable.
67,21 €
65,19 €
Precio más bajo en los últimos 30 días:
67,21 €
Ahorre el 3%
La oferta expira dentro de
Artículos disponibles: 32
: 9
También se puede pagar sin intereses en 3 cuotas de:
21,73€
Instalación y Puesta en marcha
Quick Press puede montarse directamente en la bomba o entre la bomba y el primer punto de uso. Para poner en funcionamiento el dispositivo, realice las conexiones eléctricas y suministre tensión. Quick Press arranca y para automáticamente la bomba en función de la demanda de apertura y cierre de los consumidores.
En caso de corte del suministro eléctrico, el dispositivo se reinicia automáticamente cuando vuelve la corriente.
Panel de control
El panel de control permite la señalización de las fases de funcionamiento y de los fallos:
- POWER ON: LED verde encendido - aparato alimentado
- PUMP ON: LED amarillo encendido - bomba en funcionamiento
- RESTART: Botón para el reinicio después de un fallo
Acoplamiento correcto Quick Press/Bomba
La bomba acoplada al dispositivo Quick Press debe satisfacer la demanda de agua del sistema y debe desarrollar (con consumidores cerrados, Q=0) al menos 1,5 bares más de presión que la presión de reinicio de Quick Press.
Cuando hay demanda de agua, al abrirse los consumidores, la presión de rearranque preestablecida (1,5 bar) en Quick Press debe superar la contrapresión generada por la columna de agua. Por lo tanto, la presión de reinicio de Quick Press debe ser al menos 0,5 bar superior a la contrapresión generada por la altura de la columna de agua.
Por ejemplo, en un edificio de 4 plantas con una altura estimada: 2,7 metros por piso, 35 cm de techo = 12 metros, la presión de rearranque debe ser de 1,5 bares, presión máxima de la bomba (Q=0): 3 bares.
Cuando hay demanda de agua, la presión Quick Press disminuye hasta alcanzar el valor umbral establecido, arrancando la bomba a 1,5 bar. En nuestro ejemplo, la bomba arranca cuando la presión inicial alcanza 1,5 bar. Si la demanda de agua aumenta, la presión de trabajo disminuye. A la inversa, si la demanda de agua es menor, la presión de trabajo es mayor.
Cuando todos los consumidores están cerrados y no hay demanda de agua, la bomba alcanza el valor máximo de presión (3 bar). Si no hay caudal, la bomba se para.
Bon produit pas difficile à utiliser ainsi
Excellent, works fine on the DAB-EURO 40/50M pump
Ficha técnica
- Tipo de: Control de bombas
- Conexiones: 1 pulgada
