Transductor Toroidal Dossena Tipo B 160 mm 310A para relé DER4B IP20 9TB160
DOS 9TB160

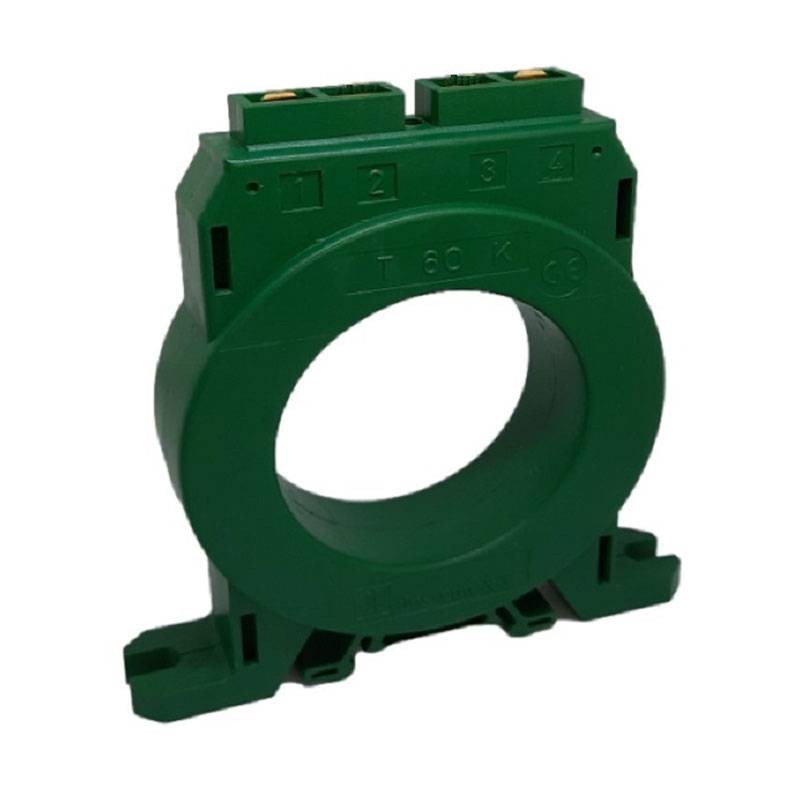

Transductor toroidal cerrado Dossena está diseñado para uso exclusivo con relés diferenciales tipo B serie DER4B, garantizando la detección precisa de corrientes de fuga diferenciales/homopolares a tierra, es la solución ideal para sistemas eléctricos TT y TN que requieren alta fiabilidad en la protección diferencial, con las siguientes características:
-

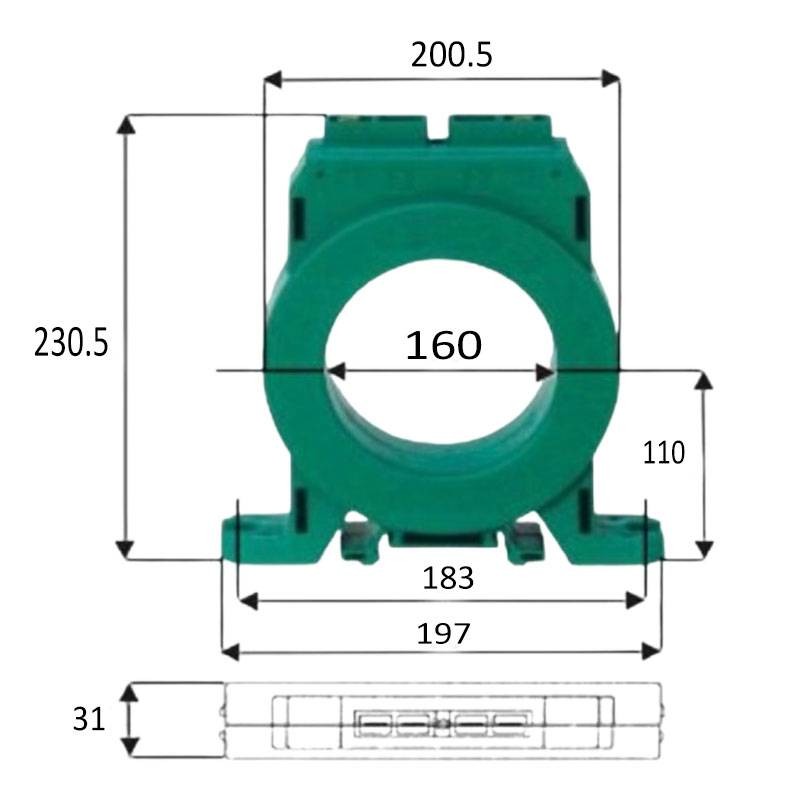

Diámetro interior: 160 mm
-
Corriente nominal: 310 A
-
Corriente máxima admisible: 1860 A
-
Utilización: Sólo con relés diferenciales Dossena DER4B
-
Relación de transformación: 500 (terminales 1-4)
-
Corriente de cortocircuito: 80 kA durante 0,5 segundos
-
Grado de protección: IP20
-
Material del envolvente: Plástico autoextinguible CL V0
347,54 €
Artículos disponibles: 4
: 1
También se puede pagar sin intereses en 3 cuotas de:
115,85€
A menudo comprados juntos
Toroidal de alta precisión para la detección de derivaciones a tierra
El TB160 utiliza un núcleo especial de aleación magnética nanocristalina que garantiza una alta sensibilidad a las corrientes de fuga a tierra. Esto lo hace perfecto para instalaciones en las que se requiere una identificación inmediata y fiable de los fallos eléctricos, minimizando el riesgo de averías e interrupciones.
Compatibilidad y sencillez de instalación
Compatible exclusivamente con los relés diferenciales Dossena DER4B, el transductor debe instalarse aguas arriba de las cargas o líneas a proteger. Todos los conductores activos (fase y neutro) deben pasar por el orificio central del toroidal que, gracias a su diámetro interior de 160 mm, permite un paso fácil incluso en instalaciones complejas.
La instalación se facilita mediante montaje en panel o carril DIN, con conexiones a través de fastons hembra estándar de 6,3 mm. El diseño compacto y la carcasa de material V0 ofrecen una gran resistencia y durabilidad.
Máxima seguridad y calidad certificada
Cada transductor Dossena se prueba individualmente con un avanzado sistema informatizado que verifica su integridad y conformidad técnica. La carcasa de plástico autoextinguible, combinada con una resistencia a la corriente de cortocircuito de hasta 80 kA, garantiza la máxima protección incluso en las condiciones más críticas.
Aplicaciones típicas
El transductor Dossena es adecuado para su uso en instalaciones industriales, residenciales y terciarias, especialmente en sistemas de distribución TT y TN, donde la protección contra corrientes de defecto a tierra es esencial. Utilizado exclusivamente en combinación con los relés DER4B, garantiza la máxima eficacia en la detección y gestión de faltas diferenciales.
Consejos de instalación
-
Utilice cables trenzados y apantallados entre el TB80 y el DER4B
-
Conecte la pantalla a tierra en un solo punto
-
Evite las curvas cerradas del cable cerca del transductor
-
El diámetro interior del toroide debe ser aproximadamente el doble del total de los cables pasantes
-
La resistencia de cada conexión debe ser inferior a 0,5
-
Reduzca al mínimo la distancia entre el transductor y el relé
Especificaciones Técnicas Transductor Toroidal Dossena
| Diámetro interior | 160 mm |
| Corriente nominal | 310 A |
| Corriente máxima admisible | 1860 A |
| Corriente de cortocircuito | 80 kA (0,5 s) |
| Relación de transformación | 500:1 |
| Montaje | Carril DIN o fondo de panel |
| Material | Plástico autoextinguible V0 |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | -10 ÷ +55 °C |
| Norma de referencia | CEI 61869-2 |
| Redes compatibles | TT, TN |
| Compatibilidad | Sólo con Dossena DER4B |
No hay reseñas
Ficha técnica
- Diámetro: 160 mm
- Tipo de: Transductores toroidales
- Grado de protección: IP20
- Amperios: 310A
