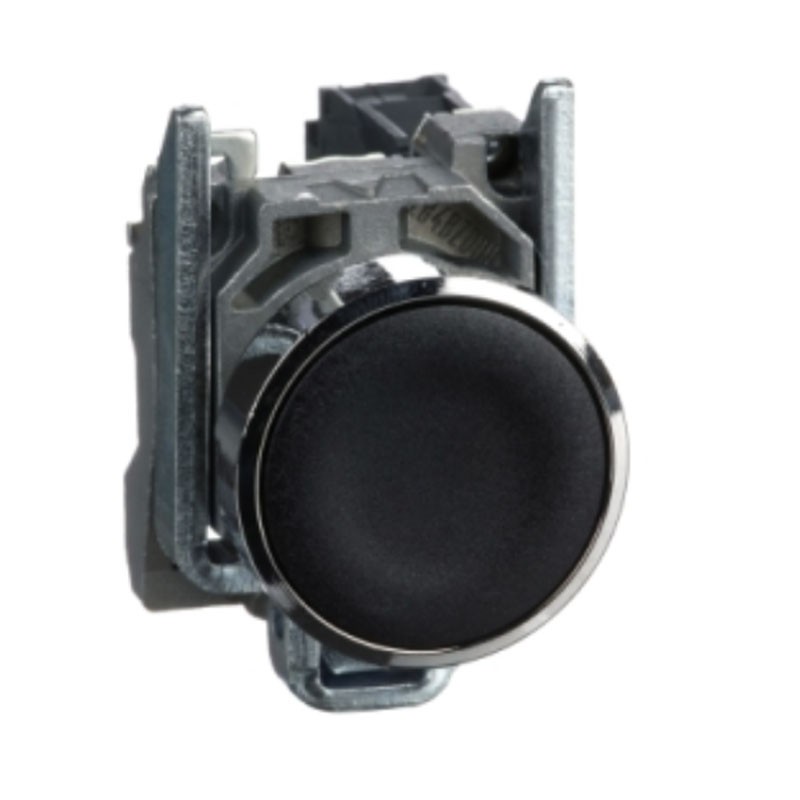

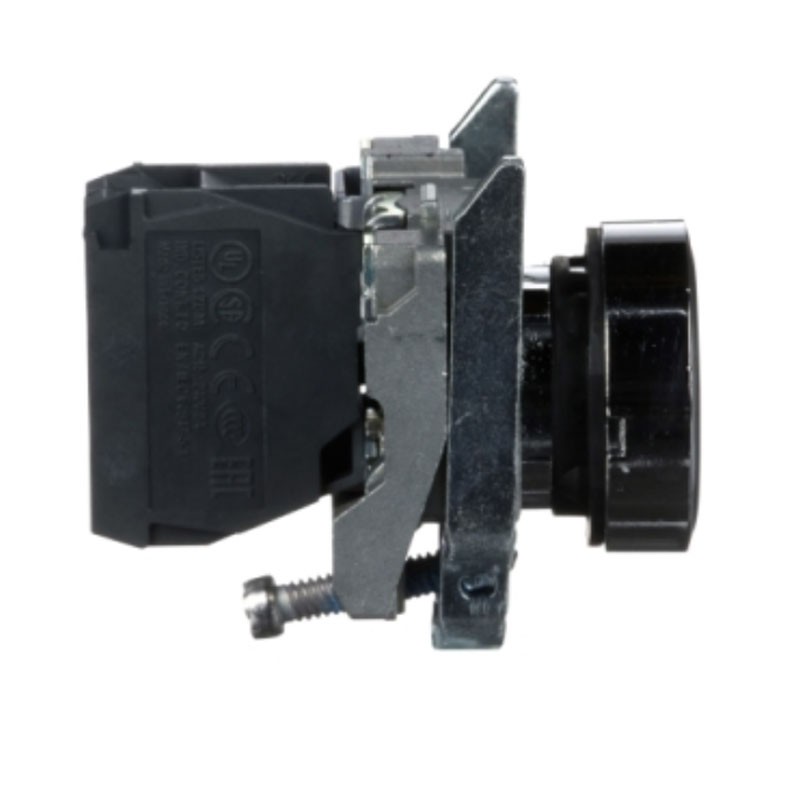

Pulsador negro Telemecanique Harmony XB4 1NA XB4BA21
SNR XB4BA21
3389110886948
Pulsador Schneider Telemecanique serie Harmony XB4, con las siguientes características:
- Tensión nominal de aislamiento [Ui]: 600V (grado de contaminación 3) conforme a la norma EN/IEC 60947-1
- Tensión nominal soportada por impulso [Uimp]: 6 kV según EN/IEC 60947-1
- Material de contacto: aleación de plata (Ag/Ni)
- Protección contra cortocircuitos: fusible de cartucho de 10A tipo gG según EN/IEC 60947-5-1
- Corriente térmica convencional en aire [Ith]: 10A según EN/IEC 60947-5-1
- Material del cabezal: metal cromado
- Material de la base de montaje: Zamak
- Diámetro de montaje: 22 mm
12,41 €
Artículos disponibles: 178
: 54
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Otras características técnicas:
- Forma de la cabeza: circular
- Tipo de operador: impulso
- Tipo de operador: filoghiera negra, sin marca
- Tipo de cabezal: estándar
- Composición y tipo de contacto: 1 NO
- Funcionamiento del contacto: apertura lenta
- Descripción de los terminales ISO nº 1: (13-14) NO
- Resistencia al lavado a alta presión: 7000000 Pa a 55 °C, distancia: 0,1 m
- Uso de los contactos: contactos estándar
- Apertura positiva: sin
- Carrera de funcionamiento: 2,6 mm (NO con cambio de estado eléctrico), 4,3 mm (carrera total)
- Fuerza de funcionamiento: 3,8 N NO con cambio de estado eléctrico
- Vida mecánica: 10000000 ciclos
- Par de apriete: 0,8...1,2 Nm según EN 60947-1
- Temperatura de almacenamiento: -40/+70 °C
- Temperatura ambiente de funcionamiento: -40/+70 °C
- Categoría de sobretensión: clase I según IEC 60536
- Grado de protección IP: IP66 según IEC 60529, IP67, IP69, IP69K
- Grado de protección NEMA: NEMA 13, NEMA 4X
- Grado de protección IK: IK06 según IEC 50102
- Resistencia a las vibraciones: 5 gn (F= 2...500 Hz) según IEC 60068-2-6
Conexiones - terminales
- Terminales de tornillo, <= 2 x 1,5 mm² con extremo de cable cumple con la norma EN/IEC 60947-1
- Terminales de tornillo, 1 x 0,22...2 x 2,5 mm² sin terminal de cable según EN/IEC 60947-1
Forma de la cabeza (tornillo)
- Cabeza Phillips compatible con el destornillador Philips nº 1
- Cabeza Phillips compatible con el destornillador pozidriv nº 1
- Ranura compatible con un destornillador de placa de Ø 4 mm
- Ranura compatible con el destornillador de placa de Ø 5,5 mm
Corriente nominal de funcionamiento [Ie]:
- 3 A a 240 V, AC-15, A600 según EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 según EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 según EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 según EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 según EN/IEC 60947-5-1
Resistencia eléctrica
- 1000000 ciclos, AC-15, 2 A a 230 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, AC-15, 3 A a 120 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, AC-15, 4 A a 24 V, ciclo de trabajo <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, DC-13, 0,2 A a 110 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
- 1000000 ciclos, DC-13, 0,5 A a 24 V, rango de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según EN/IEC 60947-5-1 apéndice C
Fiabilidad eléctrica
- Λ < 10exp(-6) a 5 V y 1 mA en sala blanca conforme a la norma EN/IEC 60947-5-4
- Λ < 10exp(-8) a 17 V y 5 mA en sala blanca conforme a la norma EN/IEC 60947-5-4
Resistencia a los golpes
- 30 gn (duración = 18 ms) para la aceleración de media onda sinusoidal según la norma IEC 60068-2-27
- 50 gn (duración = 11 ms) para la aceleración de media onda sinusoidal según la norma IEC 60068-2-27
Dimensiones y peso
- Altura 47 mm
- Ancho 30 mm
- Profundidad 52 mm
- Peso 0,08 kg
