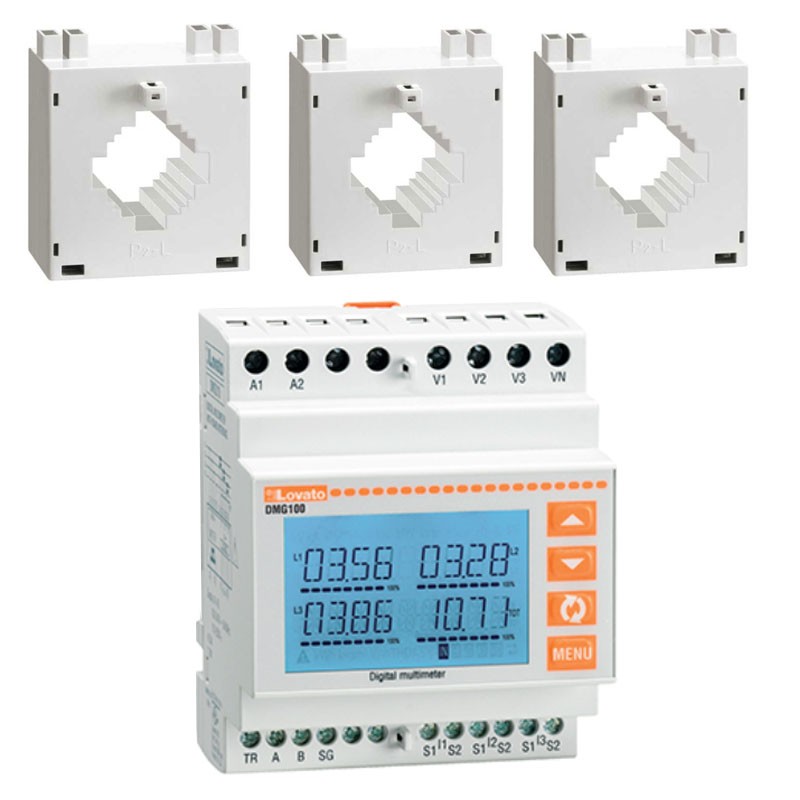

Especificaciones técnicas del multímetro modular LCD Lovato 100-240VAC 115-250VDC (número de pieza DMG100):

• Tensión auxiliar nominal de CA: VAC 100...240
• Tensión nominal de alimentación de CC auxiliar: VDC 110...250
• Potencia máxima disipada: 1,2W
• Frecuencia de funcionamiento: mín. 45 Hz - máx. 66 Hz
• Método de medición de la tensión de entrada: True RMS
• Método de conexión: Separado. Dos. trifásico con o sin neutro. sistemas trifásicos equilibrados
• Corriente nominal (Ie): ONU 5
• Rango de medición: 0,01...6
• Método de medición: TRMS
• Capacidad de sobrecarga: +20% Ie mediante TC externo con secundario 5A
• Pico de sobrecarga ONU 50A para 1s
• Corriente primaria Ipn (/5) UN 150
• Corriente de salida secundaria: UN 5
• Resistencia a la sobrecarga Ipn: % 120
• Tipo de carcasa: Poliamida
• Tipo de terminal: fijo
• Tipo: trifásico + neutro
• Número de módulos de carril DIN: 4
• Fijación: carril DIN
• Peso: 856 gramos
• Temperatura de funcionamiento: mín. -20/+60°C
• Temperatura de almacenamiento: -30/+80°C
• Humedad relativa: <90%.
• Grado de contaminación máx. 2
• Par de apriete (máx.) Nm 0,8 - lbin 7
• Grado de protección: IP30
• Sección del conductor: mín. mm² 0,2 - máx. mm² 4 (mín. AWG 24 - máx. AWG 12)



Características técnicas de los transformadores toroidales de corriente pasante 150/5A para cable Lovato de Ø23mm/0,91 (código DM2T0150)

• Cable pasante de 23 mm
• 23 mm de diámetro
• Frecuencia de uso mín. 50 Hz - máx. 60 Hz
• Corriente primaria Ipn 150A
• Corriente secundaria 5A
• Tensión nominal de aislamiento IEC/EN 720V
• Conexiones tipo Faston
• Fijación en carril DIN o con tornillos
• Peso del producto 130 gramos
• Grado de protección IP30
• Sobrecorriente permanente Ipn 120%
• Rendimiento cl.1 1.5 VA
• Corriente térmica nominal de corta duración Ith para s 40...60
• Corriente dinámica nominal Idyn Ith para s 2,5
• Aislamiento en aire clase E
• Montaje en carril DIN o con tornillos
• Temperatura de funcionamiento mín. -25°C - máx. +50°C
• Temperatura de almacenamiento mín. -40°C - máx. +80°C
• Humedad relativa 90%
