Módulo de Entradas Digitales SIMATIC S7-1500: Precisión y Versatilidad
El módulo de entrada digital SIMATIC S7-1500 DI 16xDC 24V HF ofrece una solución excelente para controlar y supervisar señales en sistemas de automatización. Con sus 16 canales de entrada digital, este módulo puede manejar una amplia variedad de señales, con dos entradas específicamente diseñadas para contaje. El retardo de entrada ajustable de 0,05 a 20 ms permite adaptar el módulo a diferentes requisitos operativos, garantizando una respuesta rápida y precisa. Además, la protección contra inversión de polaridad garantiza la seguridad del módulo, evitando posibles daños durante la instalación y el uso.
Diagnóstico y Fiabilidad del Módulo de Entradas S7-1500 DI 16xDC 24V HF
El módulo de entrada digital SIMATIC S7-1500 serie DI 16xDC 24V HF dispone de funciones de diagnóstico avanzadas que mejoran considerablemente la fiabilidad. Gracias al diagnóstico integrado, es posible monitorizar el estado de las entradas en tiempo real, detectando cualquier fallo o avería y garantizando así la continuidad del sistema. La interrupción del proceso ofrece la posibilidad de reaccionar inmediatamente a los cambios en el estado de las entradas, lo que hace que el módulo sea ideal para aplicaciones críticas que requieren una respuesta inmediata.
Características:
Rango admisible: Límite inferior 19,2 V, límite superior 28,8 V
Protección contra polaridad inversa
Consumo de corriente, máx.: 20 mA (con alimentación de 24 V DC)
Consumo de energía del bus de placa base: 1,1 W
Potencia disipada, típica: 2,6 W
Número de entradas: 16 (con dos entradas utilizables para recuento)
Tiempo de retardo de entrada: ajustable entre 0,05 ms y 20 ms
Longitud del cable: Con apantallamiento máx. 1.000 m, sin apantallamiento máx. 600 m
Transductores conectables: Sensor de 2 hilos
Corriente de reposo admisible (sensor de 2 hilos), máx.: 1,5 mA
Tiempo de filtrado y procesamiento (TWE), mín.: 80 µs (con tiempo de filtrado de 50 µs)
Tiempo de ciclo del bus (TDP), mín.: 250 µs
Aislamiento: Probado a 707 V CC (prueba de tipo)
Temperatura ambiente de funcionamiento: - Posición de montaje horizontal: -30/+60°C - Posición de montaje vertical: -30/+40°C
Altitud máxima de instalación: 5.000 m sobre el nivel del mar (Restricciones para altitudes superiores a 2.000 m)

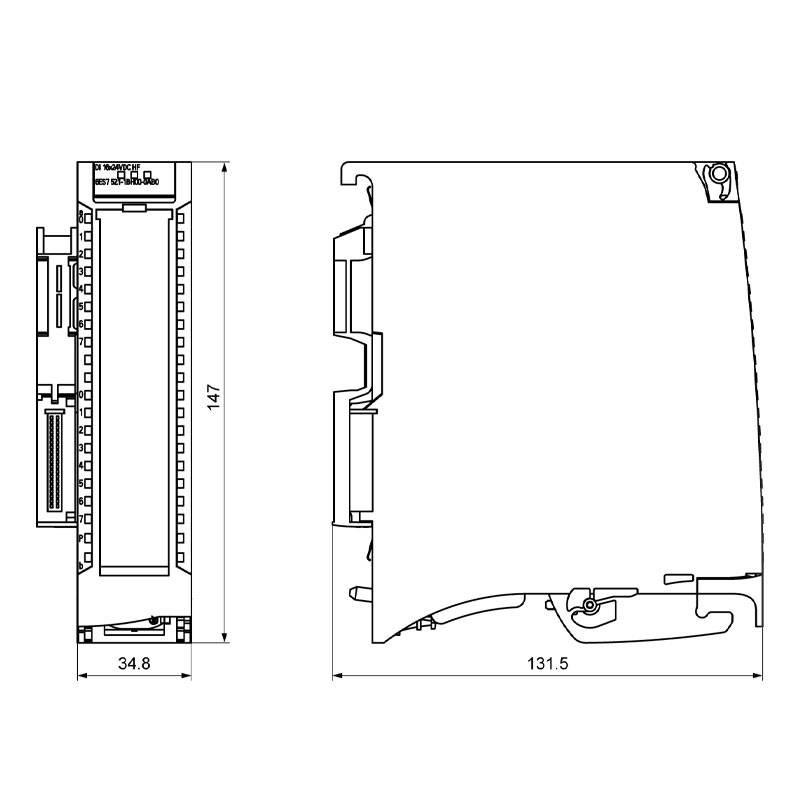

Dimensiones: Anchura 35 mm, Altura 147 mm, Profundidad 129 mm
