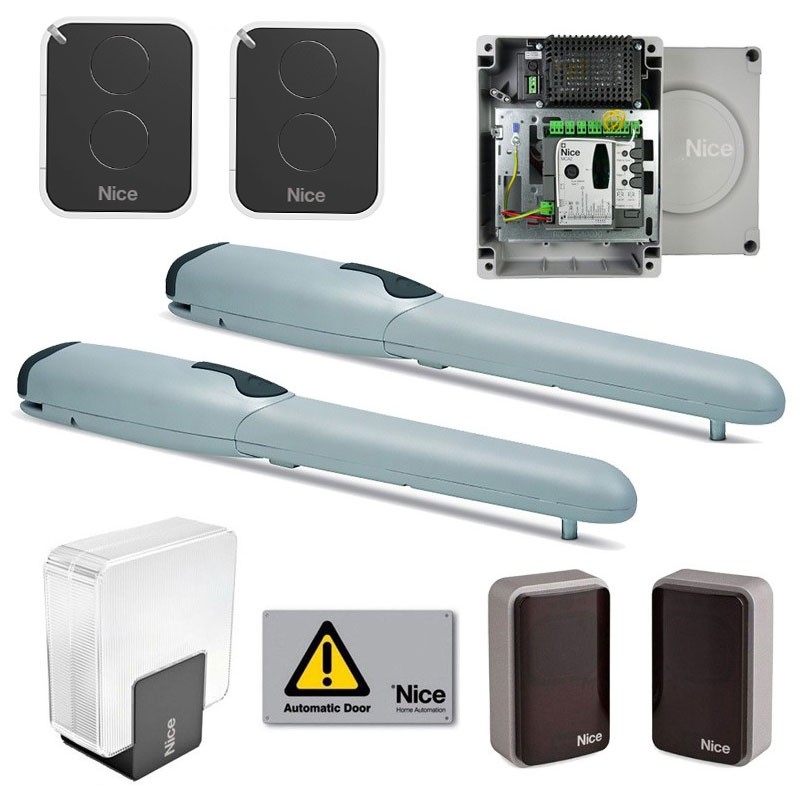

El kit se compone de:

• 2 unidades código WG4024 Motorreductor electromecánico de 24 Vcc para montaje en superficie con desbloqueo por llave NICE y final de carrera mecánico en apertura

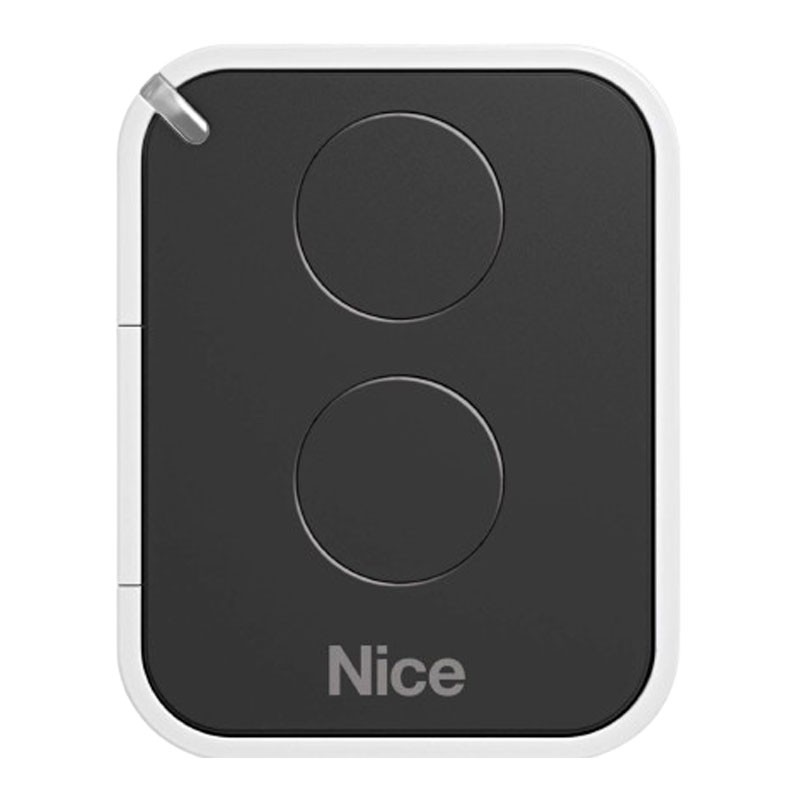

• 2 unidades código ON2E transmisor de 2 botones color negro, frecuencia 433, 92Mhz
• 1 unidad central electrónica código MC424L con radiorreceptor integrado y radiorreceptor enchufable bidireccional OXIBD incluido
• 1 par de fotocélulas de exterior código EPM
• 1 unidad luz intermitente LED con antena integrada serie ERA LIGHT código ELAC

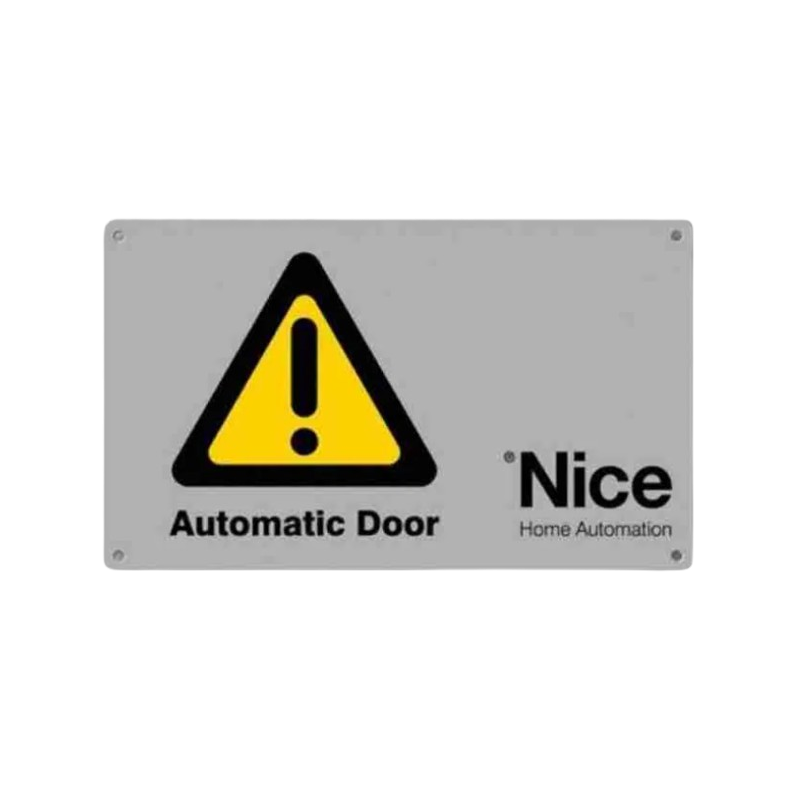

• 1 unidad Mesa de señalización TS

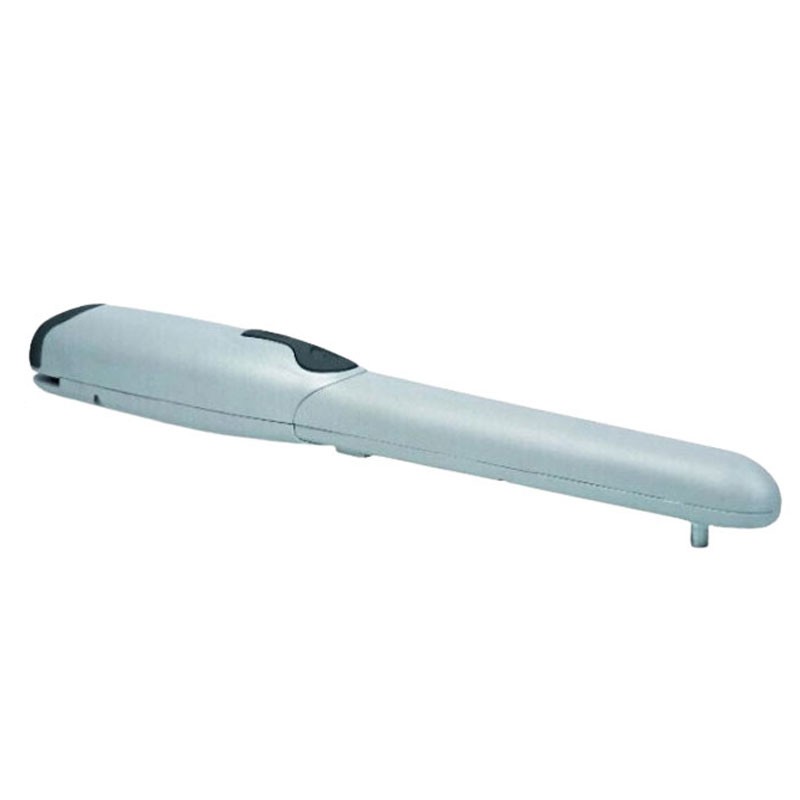

Incluye motorreductor electromecánico WG4024:

• Tipo de uso: para cancelas batientes o puertas
• Alimentación 24V
• Absorción máx. 3,5 A
• Absorción nominal 2 A
• Consumo máximo 85 W
• Consumo nominal 50 W
• Grado de protección IP44
• Carrera 320 mm
• Velocidad en vacío 0,018 m/s
• Empuje máximo 1500 N
• Empuje nominal 500 N
• Temperatura de funcionamiento -20 °C a +50 °C
• Ciclos h a par nominal 40
• Durabilidad estimada entre aprox. 80.000 y 250.000 ciclos de conmutación
• Clase de aislamiento A
• Dimensiones (mm) 770 x 98 x 95 h
• Peso (kg) 6

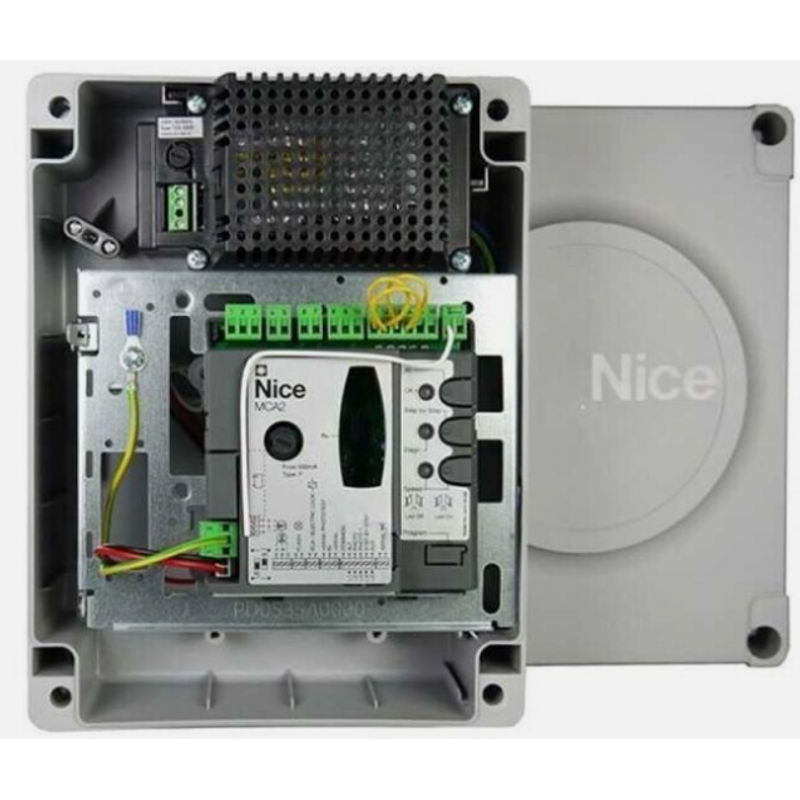

Unidad de control electrónica MC424L de 1 pieza con radiorreceptor integrado y radiorreceptor enchufable bidireccional OXIBD incluido: Está destinada al control de actuadores electromecánicos Wingo, Too, S-fab 24 V para la automatización de cancelas o puertas batientes. Dispone de un sistema que verifica el esfuerzo de los motores conectados (amperométrico). Este sistema permite la detección automática de los finales de carrera, memoriza el tiempo de funcionamiento de cada motor y reconoce los posibles obstáculos durante el movimiento normal. Esta característica facilita la instalación, ya que no es necesario ajustar el tiempo de trabajo ni el desplazamiento de la puerta. La unidad de control está preprogramada para las funciones normalmente necesarias e integra un receptor de radio para mandos a distancia. Puede programarse para dos tipos de entrada ALT: - Alt tipo NC para conexión a contactos tipo NC. - Alt con resistencia constante. Permite conectar a la central dispositivos con una salida de resistencia constante de 8,2 KΩ (por ejemplo, bordes sensibles).


Características técnicas:

• Tensión: 230 V~ ±10%.
• Frecuencia: 50/60 Hz
• Fusible: 1A tipo T
• Consumo máx. 170 vatios
• Fuente de alimentación de emergencia preparada para baterías tampón PS124 y kit solar Solemyo
• Corriente máxima del motor 3 A (con nivel de intervención amperométrica "grado 6")
• Salida de alimentación de servicio 24 V corriente máxima 200 mA (la tensión puede variar de 16 a 33 V )
• Salida de fototest 24 V corriente máxima 100 mA (la tensión puede variar de 16 a 33 V )
• Salida de luz intermitente para luces intermitentes de 24 V, potencia máxima 25 W (la tensión puede variar de 16 a 33 V )
• Salida de luz de puerta para lámparas de 24 V, potencia máxima 5 W (la tensión puede variar de 16 a 33 V ) o cerraduras eléctricas de 12 V~ 25 W
• Entrada ALT para contactos NC o resistencia constante 8,2 KΩ +/- 25%.
• Tiempo de trabajo detectado automáticamente
• Tiempo de pausa programable a 5, 15, 30, 45, 60, 80, 120, 180 segundos
• Tiempo de descarga programable a 0,2, 0,4, 0,6, 0,8, 1,0, 1,2, 1,4 segundos
• Retardo de apertura de la hoja programable a 0, 5, 10, 15, 20, 30, 40, 50% del tiempo de trabajo
• Retardo de cierre de la hoja detectado automáticamente
• Longitud máxima del cable 30 metros
• Receptor de radio tipo "SM" enchufable para receptores SMXI, SMXIS, OXI (Modo I y Modo II)
• Temperatura de funcionamiento - 20 a +55 °C
• Grado de protección IP54 con caja intacta

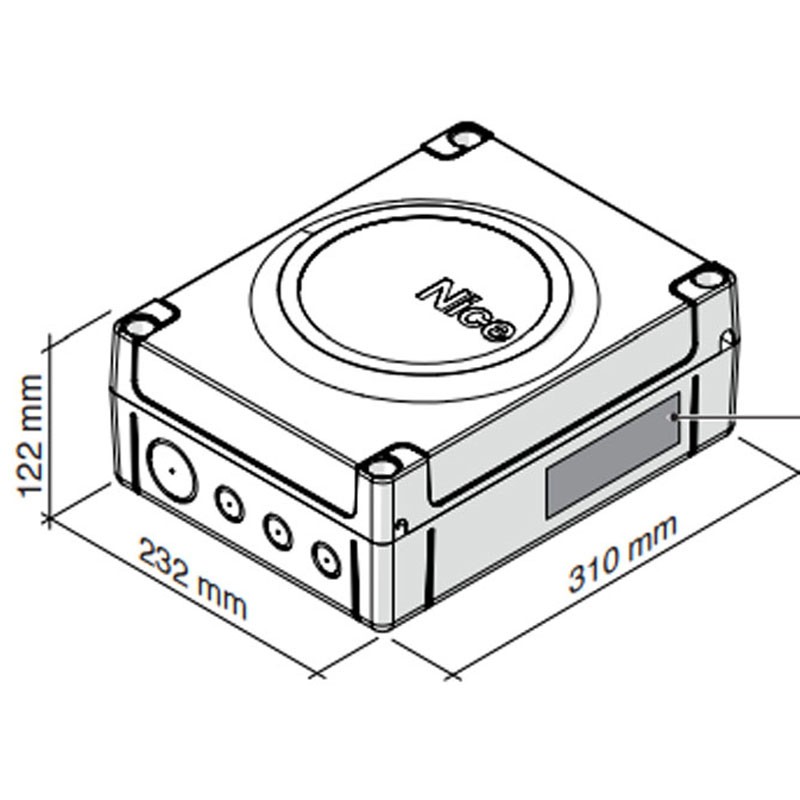

• Dimensiones (mm) 310 x 232 x H 122
• Peso (kg) 4,1

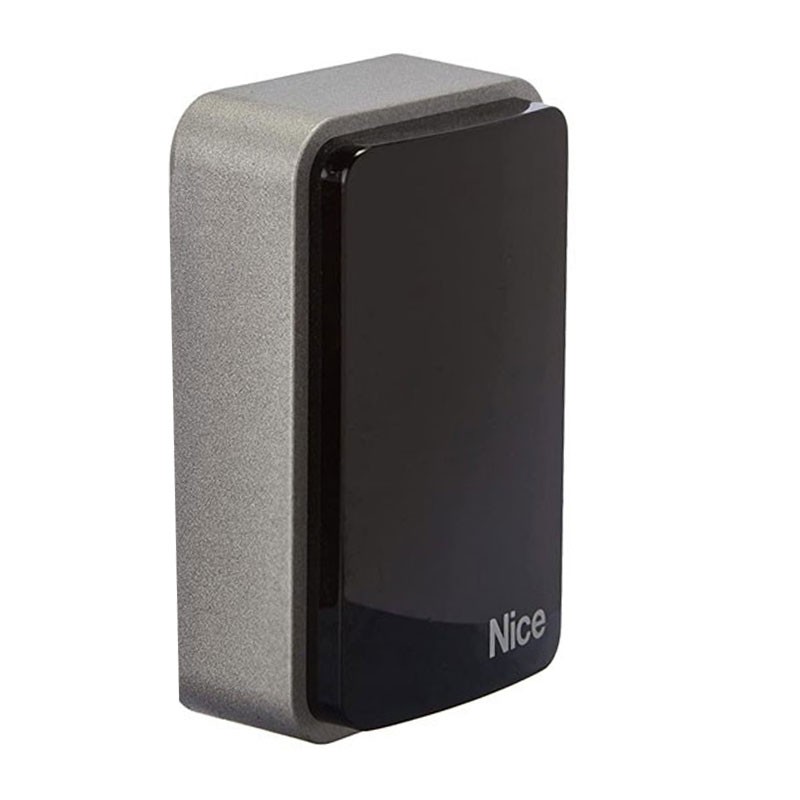

Par de fotocélulas de exterior EPM de 1 pieza:

• Alcance estimado 15 metros (30 con puente + 10 cortadas)
• Alimentación sin puente 24 Vca/Vcc límites: 18-35 Vcc, 15-28 Vca con puente 12 Vca/Vcc límites: 10-18 Vcc, 9-15 Vca
• Consumo de corriente (mA) 25 RX, 30 TX
• Consumo máximo de corriente: aprox. 55 mA (TX + RX)
• Ángulo del haz emitido por TX: 20° (± 25%)
• Ángulo del campo de detección del RX: aprox. 20°, sin cono de reducción; 8°, con cono de reducción (± 25%)
• Grado de protección IP44
• Tiempo de respuesta: inferior a 30 ms
• Temperatura de funcionamiento: -20/+50°C
• Montaje: elementos fijados uno frente al otro, en dos paredes verticales paralelas entre sí o en un soporte de columna especial
• Capacidad del relé: máx. 500 mA y 48 V
• Dimensiones (mm) 50 x 80(h) x 28,5 mm
• Peso 143 gramos



Ventajas:

• Seguro: dispositivo de tipo D según EN12453 para detectar obstáculos en el eje óptico entre el emisor (TX) y el receptor (RX)
• Gracias a la función de fototest, es posible alcanzar la categoría 2 de seguridad contra fallos según la norma EN 954-1
• Tecnología punta: el circuito antideslumbrante elimina las posibles interferencias de la luz solar
• Modelos EPM, permiten 2 niveles de flujo
• Resistente, también en versión antirrobo: carcasa de ABS resistente a la intemperie, también disponible con carcasa metálica

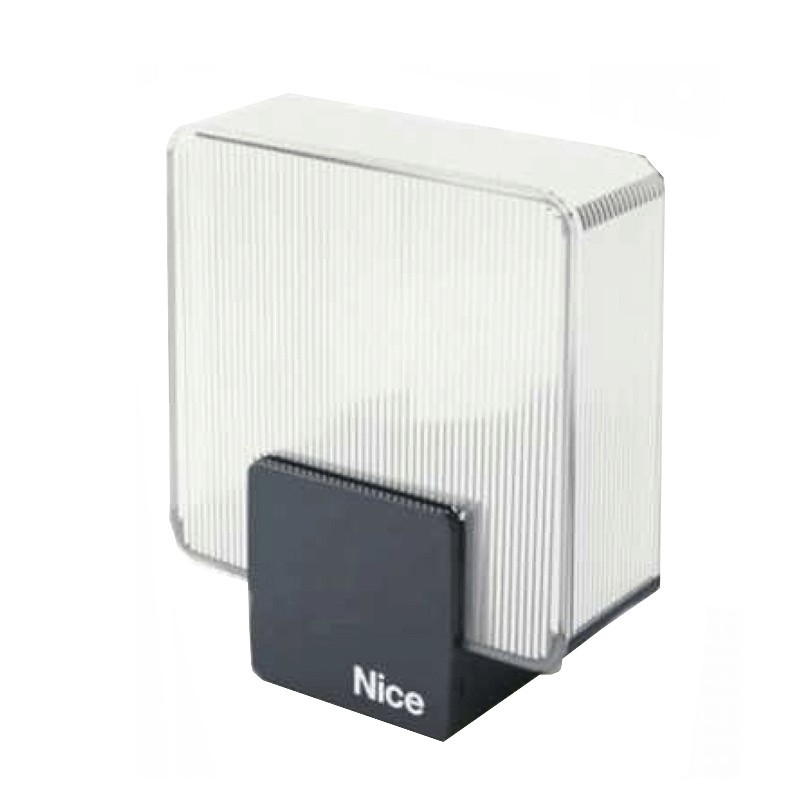

Luz intermitente LED de 1 pieza con antena integrada Serie ERA LIGHT código ELAC: Compatible con diversas normas eléctricas y también puede instalarse en zonas sujetas a fluctuaciones de tensión. Carcasa especialmente resistente a los golpes, adecuada para su fijación en diferentes posiciones. Consume aprox. un 80% menos de energía que las balizas convencionales, antena integrada de 433,92 MHz.



Características técnicas:

• Alimentación: 90-240 Vca
• Frecuencia: 50/60 Hz
• Absorción máxima: 36 mA
• Potencia: 5 vatios
• Lámpara: LED blanco
• Intermitente interno: sí
• Ciclo de funcionamiento máx.: 33% (5s ton, 10s toff)
• Grado de protección IP44
• Temperatura de funcionamiento: -20/+50°C
• Dimensiones: 132X72X155
