Especificaciones de los componentes:

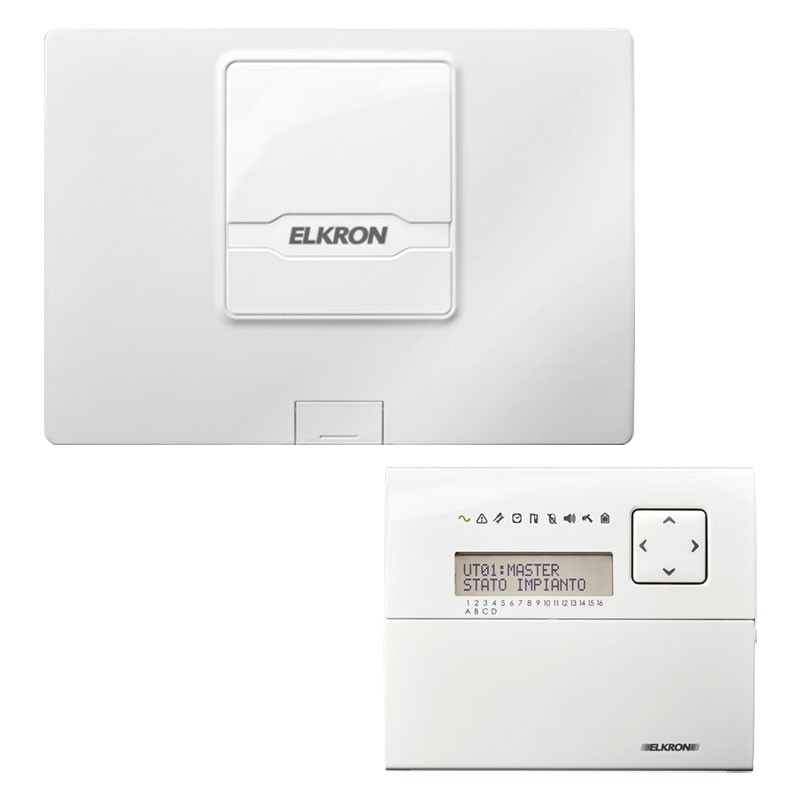

Panel de control de intrusión con puerto LAN integrado y multifuncional, ideal para instalaciones residenciales, privadas, comerciales o públicas. Estructura escalable con arquitectura de bus, conexión LAN nativa con posibilidad de añadir módulos de comunicación opcionales.



Diseñado para facilitar la puesta en servicio y flexibilizar la instalación:

• 6 entradas + 2 puntos "Prio" + 1 entrada 24h
• 2 salidas: 1 relé + 1 colector abierto
• Número máximo de puntos (entrada/salida) gestionables por el sistema: 100
• 1 salida +SR para alimentar dispositivos autoalimentados
• 1 bus RS485
• Puertos disponibles: LAN + USB B
• Parcialización hasta 16 sectores
• Gestión mediante escenarios: máx. 40
• Nº máx. de eventos en memoria: 4000
• Nº máx. usuarios/llaves: 150/150
• Servidor web integrado
• Alimentación conmutada 1,5 A
• Batería almacenable: 12 Vcc - 7 ó 9 Ah
• Dimensiones: (Al x An x Pr): 238 x 340 x 90 mm
• Certificación EN50131 grado 2



Ventajas de la unidad de control

• Gran capacidad informática y de procesamiento
• 1 GB de RAM y 2 GB de FLASH
• RTC (reloj en tiempo real) activo incluso en caso de desconexión temporal de las fuentes de alimentación de la unidad de control
• Circuito de códec de audio para la reproducción de mensajes de voz
• Circuitos de medición de corrientes y tensiones (diagnóstico)
• Control de carga de la batería
• Protección de la placa electrónica mediante una cubierta de plástico
• Fusibles autorrearmables para proteger las salidas de alimentación
• Puertos de comunicación LAN y USB-B integrados en la placa
• Ranura para conectar módulos opcionales PSTN, 2G, 4G, Wi-Fi
• Conector dedicado para expansión de radio
• Bus de campo RS485
• Entrada reservada para línea de sabotaje
• Terminal +SR para alimentación de dispositivos autoalimentados



Funciones superiores:

• PrIO: Permite configurar un punto (terminal) del sistema como entrada y como salida
• Tándem: Permite que una sola entrada física distinga el estado de alarma de dos detectores diferentes
• Programación de valores de resistencia de equilibrado: Permite personalizar un valor de resistencia de equilibrado simple o doble para cada entrada
• Control y carga de la batería: Gestiona la carga y el control constante de la batería tampón



MP3000 puede gestionar funciones domóticas como el control de la temperatura, el control de la carga, el control del motor de la persiana, etc., ya que es compatible con los dispositivos periféricos de radio ZigBee 2,4 Ghz de Elkron. Este mecanismo es posible gracias a una Red Mesh, es decir, una red inalámbrica en la que los nodos actúan como repetidores, ampliando la cobertura de la señal; los dispositivos están conectados entre sí y en caso de pérdida de señal, el dispositivo de referencia llegará a la unidad central por caminos alternativos



DOMÓTICA KNX®:

• El sistema MP3000 interactúa con los dispositivos domóticos conectados al bus Konnex® a través de una interfaz bidireccional.



CONTROL POR VOZ:

• Las funciones del sistema también se pueden manejar a través de comandos de voz mediante altavoces inteligentes. (Funciones con Alexa yHey Google).



Videovigilancia:

• MP3000 gestiona una gama de detectores de radio ZigBee 2,4Ghz con cámara integrada, capaz de enviar fotos o vídeos en caso de alarma en la app My Elkron Key. El usuario también puede ver imágenes en directo de las cámaras IP Elkron conectadas en la misma red que la central a través de LAN o Wi-Fi. La asociación entre una entrada de la central y una cámara permitirá a esta última generar, en caso de alarma, instantáneas o clips de vídeo que podrán enviarse a la app del usuario o, si la cámara dispone de un NVR o una tarjeta SD, podrán visualizarse posteriormente a través del modo de reproducción de alarmas



Conexiones:

• MP3000 es un sistema IP nativo, conectable a Internet a través del puerto LAN disponible. Como alternativa o respaldo a la conexión principal, se pueden utilizar módulos de comunicación plug&play Wi-Fi o GPRS/4G. El sistema MP3000 también interactúa con operadores tradicionales RTC y/o GSM con tecnología TTS (texto a voz) para el envío de mensajes de voz o SMS.



MP3000 ofrece varias soluciones para comunicarse con los periféricos del sistema:

• RS485: BUS robusto de velocidad regulable sin limitaciones particulares en cuanto al tipo de cableado
• WIFI: interfaz Wi-Fi para conectar la central a la infraestructura de red
• ZIGBEE: Módulo ZigBee para integrar en el sistema detectores de cámaras y dispositivos domóticos
• Módulo de radio RF bidireccional para ampliar el sistema con dispositivos inalámbricos de detección de intrusos



Características:

• Número de puntos de entrada/salida gestionables 100
• Entradas integradas 6
• Entrada de sabotaje (24h) 1
• Salidas integradas 1 relé + 1 OC
• Fuente de alimentación SR (para dispositivos autoalimentados)
• Puntos "PrIO" (IN/OUT) a bordo 2
• Bus de campo RS485 1
• Puerto Lan 1
• Puerto USB tipo B 1
• Chip de reloj RTC
• Conector de expansión RF 1
• Control de carga de batería
• Baterías 7ah/9ah no incluidas
• Dimensiones de la caja 238x340x90mm
• Certificaciones EN50131 3 6 grado 2 clase II
• EN50136 SP6, DP2



Funciones:

• Dispositivos radio gestionables por el sistema: 100 detectores - 32 mandos a distancia - 4 teclados - 4 sirenas externas
• Domótica/seguridad Dispositivos Zigbee gestionables por el sistema 40 Total de los cuales 6 foto/vídeo
• Función tándem
• Sectores 16
• Escenarios 40
• Memoria de eventos 4000
• Usuarios 150
• Teclas 150
• Aprendizaje automático de periféricos BUS
• Servidor web integrado
• TTS (texto a voz)
• Programador horario anual/perpetuo
• Cámaras IP 16 máx
• Gestión de NVR IP
• Gestión de pasarela Konnex
• Sincronización automática del reloj NTP
• Actualización remota del sistema



Capacidad de ampliación

• Ampliaciones de E/S por cable 20
• Ampliaciones por radio 4
• Ampliaciones Zigbee 1
• Teclados en bus 16
• Lectores de proximidad en bus 32
• Sirenas en Bus 8



Comunicación:

• Conectividad a Internet (IP)
• Protocolo de comunicación IP y DC09
• Protocolo de comunicación DTMF-DC05
• Mensajes de voz (TTS)
• Mensajes SMS
• Notificaciones push
• Notificaciones por correo electrónico
• Vídeos e imágenes



Teclado LCD KP3000-D:

• Pantalla LCD 2 x 16
• Ajuste de contraste y brillo
• Zumbador de nivel sonoro ajustable
• 7 teclas de navegación, 3 teclas de función, 12 teclas alfanuméricas
• 9 LED de señalización
• 2 terminales PrIO programables a bordo
• Cumple la norma EN50131 grado 3 clase II
• Dimensiones (An x Al x P): 151 x 125 x 29 mm
