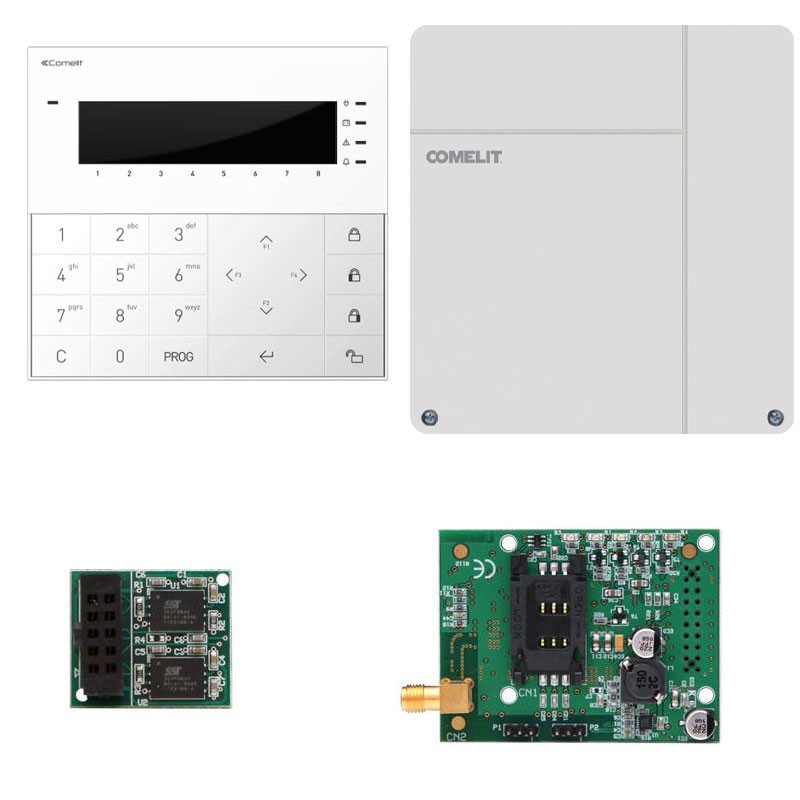

Especificaciones técnicas de los componentes del KIT

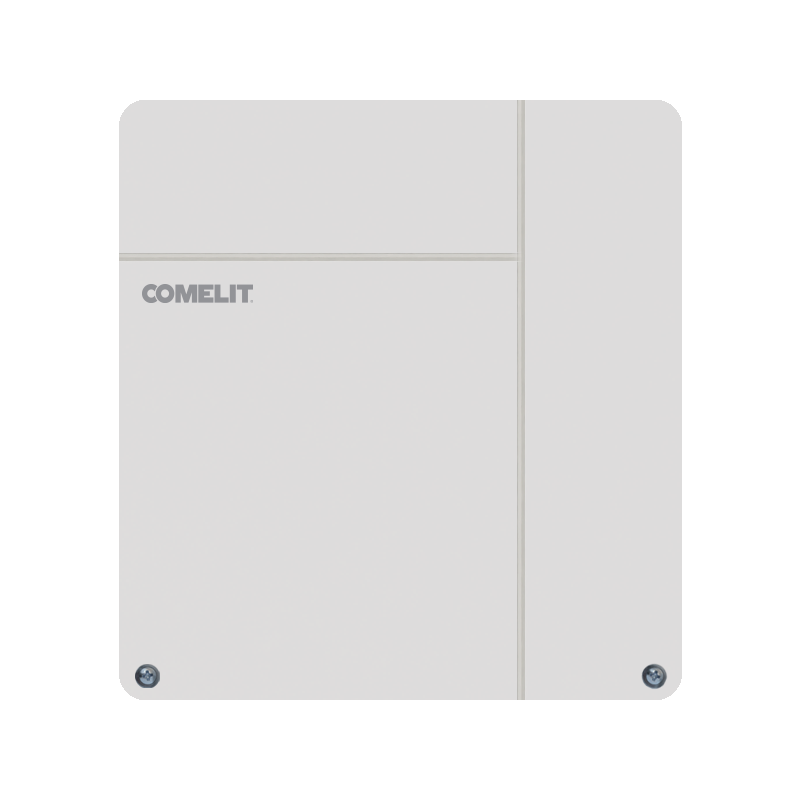

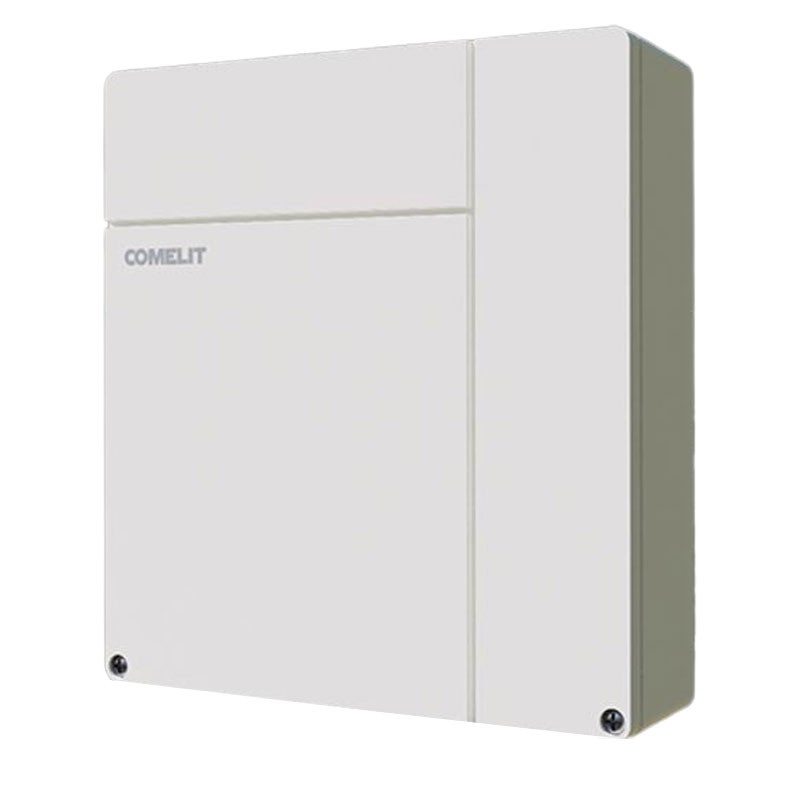

Caja de plástico de unidad central de 1 pieza, fuente de alimentación de 1,5 A (código VEDO10): Unidad de control de alarma de la serie Vedo en caja mural de ABS ignífuga con fuente de alimentación conmutada de 1,5 A. Equipado con 8 zonas a bordo, ampliables a 18 (2 zonas de teclado y 8 zonas de radio), 1 zona 24 horas, comunicador telefónico RTC integrado, bus serie RS485 para conectar módulos adicionales, 1 salida de relé y 2 salidas de colector abierto. Gestiona hasta 2 zonas con 2 programas de conmutación diferentes (escenarios) y temporizadores diarios, 2 lectores de proximidad, 2 teclados Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager y 1 receptor de radio. Fusible autorrearmable para la salida de alimentación de la sirena, el bus serie RS485 y la alimentación del sensor. Equipado con puerto USB para conexión a PC con software de configuración Safe Manager. Todas las zonas son configurables como NC, NO, simple, doble y triplemente equilibradas. Dimensiones (ancho x alto x fondo) 260 x 280 x 80 mm. EN50131 grado 2. Compatibilidad con el portal de gestión de plantas Mycomelit.

Características de la unidad central:

• En caja mural de ABS ignífugo con fuente de alimentación conmutada de 1,5 amperios
• Equipado con 8 zonas integradas, ampliables a 18 (2 zonas de teclado y 8 zonas de radio), 1 zona 24 horas
• Comunicador telefónico RTC integrado, bus serie RS485 para conectar módulos adicionales
• 1 salida de relé y 2 salidas de colector abierto
• Gestiona hasta 2 zonas con 2 programas de conmutación diferentes (escenarios) y temporizadores diarios, 2 lectores de proximidad, 2 teclados Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager y 1 receptor de radio.
• Fusible autorrearmable para la salida de alimentación de la sirena, el bus serie RS485 y la alimentación del sensor
• Equipado con puerto USB para conexión a PC con software de configuración Safe Manager
• Todas las zonas son configurables como NC, NO, simples, dobles y triples equilibradas
• Dimensiones (An x Al x P) 260 x 280 x 80 mm
• Norma aplicada: EN50131
• Grado de contaminación: grado 2
• Número de entradas totales 8 ampliables a 18 (cable + radio)
• Número de entradas a bordo (n°) 8
• Tipo de balanza NC, NO, simple, doble, triple, doble zona, doble zona EOL
• Número de zonas de radio (nº) 8 Número de salidas (nº) 7
• Número de salidas de relé a bordo de la central 1 (3A@24VDC)
• Número de salidas TC a bordo de la central (nº) 2 Número de zonas (nº) 2
• Número de códigos de usuario (nº) 8
• Número de códigos de instalador (nº) 3
• Número de particiones gestionadas (nº) 2
• Número de programas de conmutación (escenarios) (nº) 8
• Número de franjas horarias (nº) 4
• Número de temporizadores (nº) 4 Mensajes de audio - texto a voz (nº) 20
• Programación de la unidad central USB, LAN
• Marcas/certificaciones EN50131 Grado 2, Incert
• Números de teléfono gestionados por el comunicador digital (nº) 4
• Números de teléfono gestionados por el comunicador vocal (nº) 16
• Tipo de bus de conexión RS485
• Número máximo de direcciones de correo electrónico (nº) 16
• Comunicador digital integrado Sí
• Gestión de la interfaz de guía vocal Sí
• Aplicación Vedo
• Software Safe Manager
• Dimensiones: Altura (mm) 275 - Anchura (mm) 255 Profundidad (mm) 75
• Peso: 1,7 kg
• Temperatura de funcionamiento: -10/+55°C
• Tipo de caja ABS
• Protección contra manipulaciones Sí
• Alimentación: 1 amperio
• Número de lectores de proximidad (nº) 2
• Número de teclados Safekey (nº) 2
• Número de teclados Safetouch (nº) 1
• Número de supervisores (nº) 1
• Número de receptores de radio (nº) 1
• Número de módulos de conversión de imagen PAL/IP (nº) 2
• Número de cámaras gestionadas (nº) 16
• Módulo audio Sí
• Módulo GSM Sí
• Módulo IP Sí
• Tensión de alimentación 100÷240
• Corriente suministrada por la fuente de alimentación 1500
• Número de salidas de alimentación auxiliar a bordo (n°) 2
• Tipo de batería suministrada 12V / 7Ah

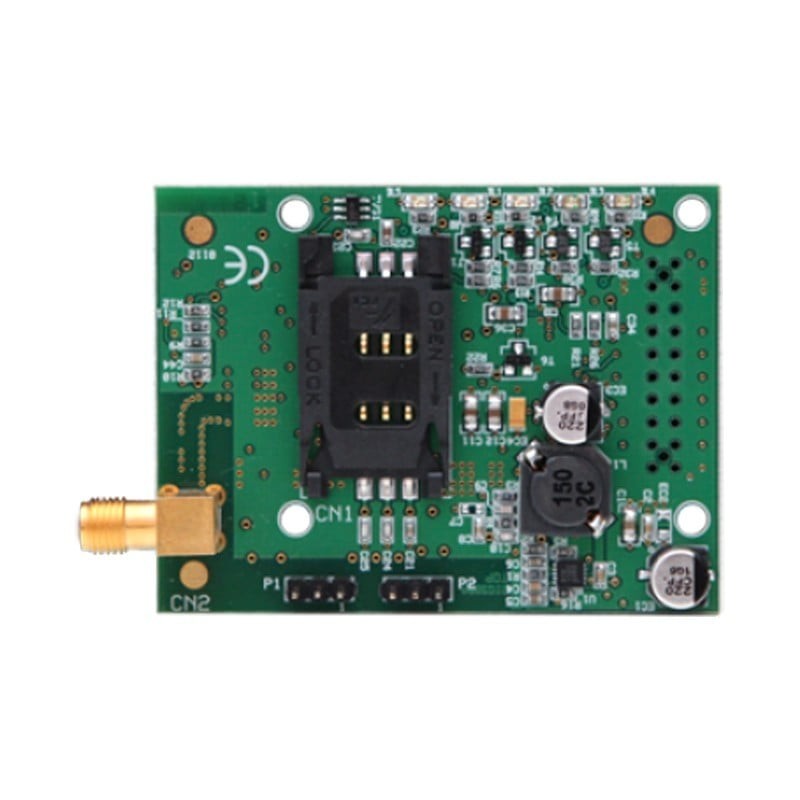

1 pieza Tarjeta comunicadora GSM enchufable para centralitas SERIE VEDO(código VEDOGSM): Tarjeta comunicadora GSM enchufable de expansión para centralitas serie Vedo. Permite enviar llamadas telefónicas, SMS, MMS y correos electrónicos a través de la red de datos. Combinado con la tarjeta de mensajes de voz art. VEDOVOICE, permite la gestión remota de la central a través de SMS y comunicador de voz. Artículo certificado con el nivel de seguridad 2 conforme a la norma EN50131.

Características de la tarjeta GSM:

• Tipo de módulo Tarjeta GSM enchufable
• Tecnología 2G Sí
• Normas EN EN50131-1, Incert
• Consumo de corriente en espera (mA) 10
• Consumo de corriente de transmisión (mA) 60
• Gestión de llamadas GSM Sí
• Gestión de mensajes MMS Sí
• Gestión de mensajes SMS Sí
• Gestión del correo electrónico Sí
• Gestión remota Sí
• Dimensiones: Altura (mm) 70 Anchura (mm) 48 Profundidad (mm) 29
• Temperatura de funcionamiento: -10/+55°C

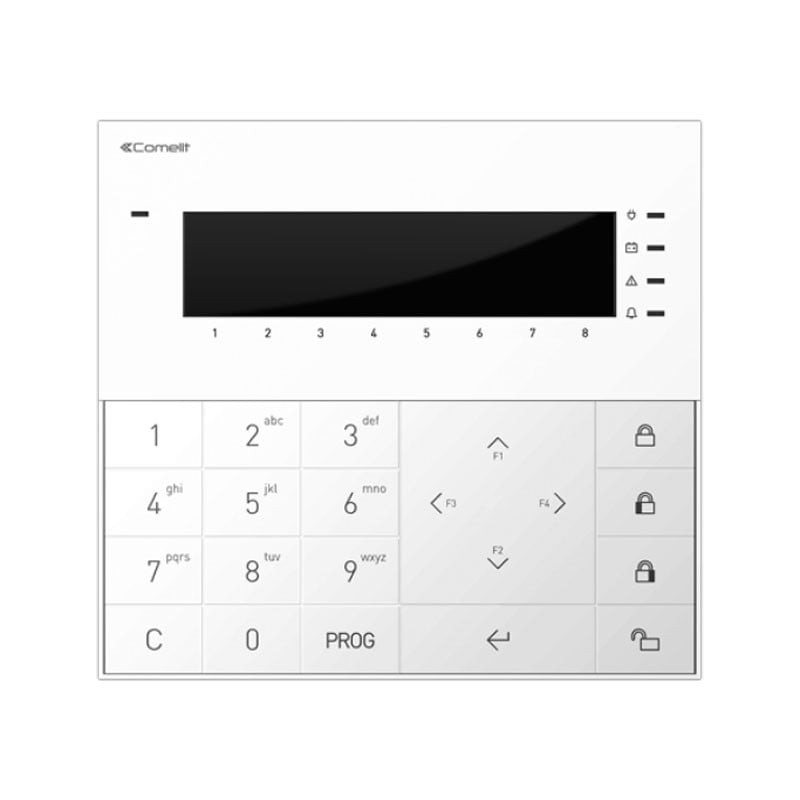

Teclado de 1 pieza para centrales SERIE VEDO (código VEDOKP): Teclado soft-touch con pantalla LCD alfanumérica para la gestión y programación de centrales de alarma serie Vedo. Equipado con: - 4 LED de señalización (presencia de red, batería baja, avería y alarma) - 2 entradas libremente programables como NC, NA, simples, dobles, triples equilibradas y dobles entradas - 4 teclas de función configurables - tamper y tamper antirotura. Un sensor de luz integrado permite una gestión óptima de la retroiluminación del teclado. El aparato también está equipado con un zumbador para la señalización acústica de las distintas órdenes. Serigrafía de 8 zonas. Dimensiones 137 x 127 x 24 mm.

Características del teclado:

• Tensión de alimentación 10÷15 VDC
• Absorción máx. 1 W
• Absorción máx. (mA) 80
• Absorción en espera (mA) 30
• Tipo de pantalla LCD alfanumérica (2x16 caracteres)
• Tipo de teclado Soft-touch, con microinterruptor
• Nº de teclas 4, configurable
• Número de entradas (n°) 2
• Tamper Tamper/Tear Tamper
• Activación de la alarma Sí
• Paneles de control compatibles con Vedo
• Zumbador interno Sí
• Sensor de luminosidad Sí
• Zonas serigrafiadas en el teclado (nº) 8
• Tipo de bus de conexión RS485
• Terminación BUS A bordo, activada
• Puertos RS485 semidúplex (nº) 1
• Instalación Montaje en pared, caja estándar de 3 módulos 503/503E o similar
• Tipo de material de la cubierta Plástico
• Color del producto Blanco
• Temperatura de funcionamiento: -10/+40°C
• Dimensiones: Altura (mm) 127 Anchura (mm) 137 Profundidad (mm) 24
• Peso: 260 gramos

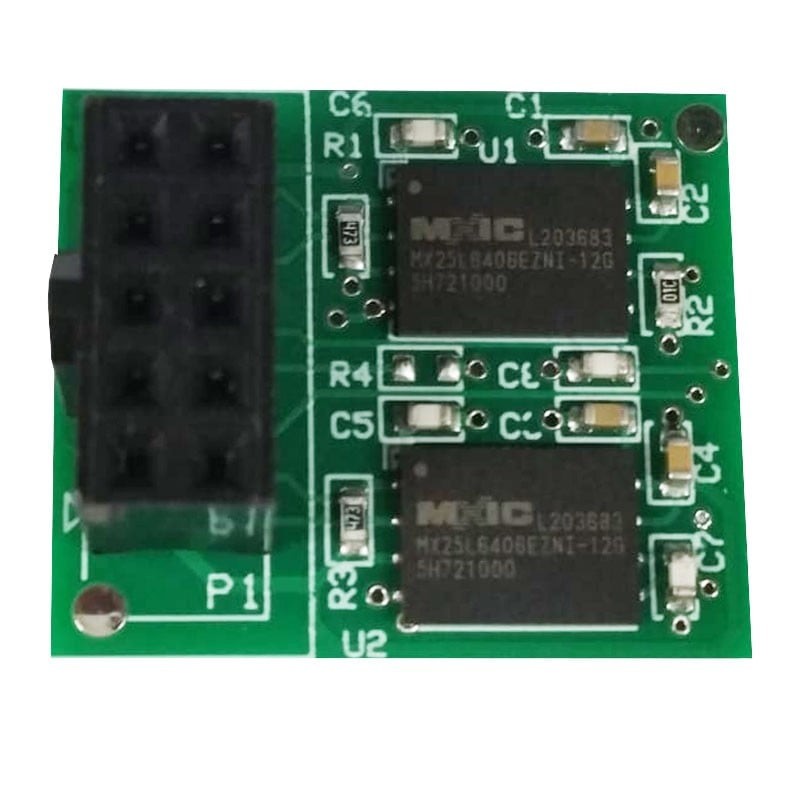

Panel de mensajes de voz enchufable de 1 pieza para paneles de control SERIE VEDO (código VEDOVOICE): Tarjeta de expansión de mensajes de voz enchufable para paneles de control de la serie Vedo. Añade funciones de guía vocal para la gestión de la unidad de control remoto y la mensajería de audio (mensajes de alarma y técnicos). EN50131 Grado 2

Características de la tarjeta enchufable:

• Tipo de módulo Tarjeta de mensajes de voz enchufable
• Normas EN EN50131-1, Incert
• Consumo máximo de corriente (mA) 1
• Gestión de la interfaz de guía vocal Sí
• Gestión de mensajes de audio Sí
• Dimensiones: Altura (mm) 24 Anchura (mm) 21 Profundidad (mm) 12
• Temperatura de funcionamiento: -10/+55°C
