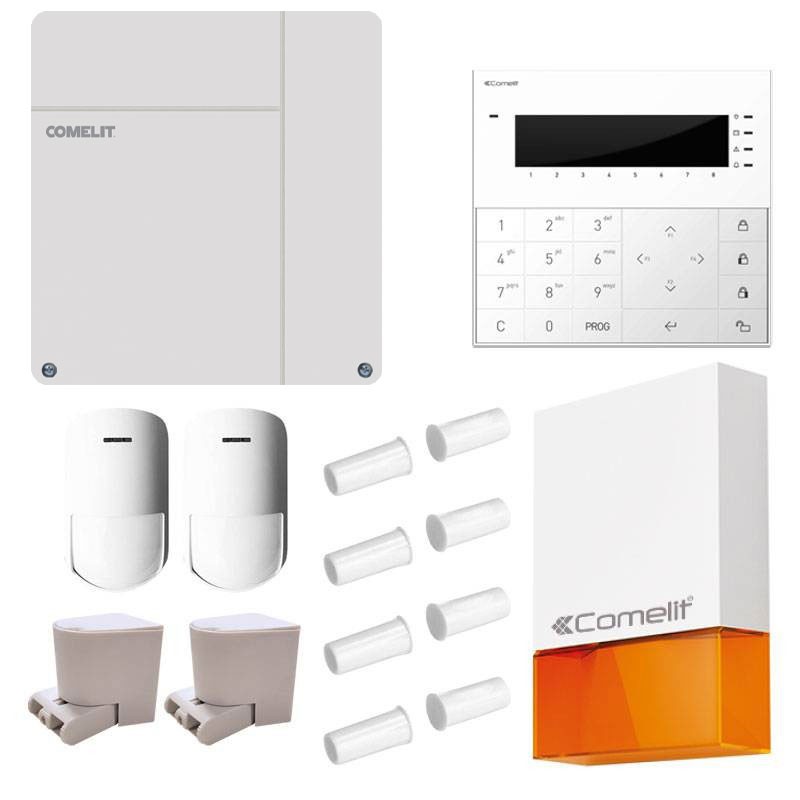

Especificaciones de los componentes:

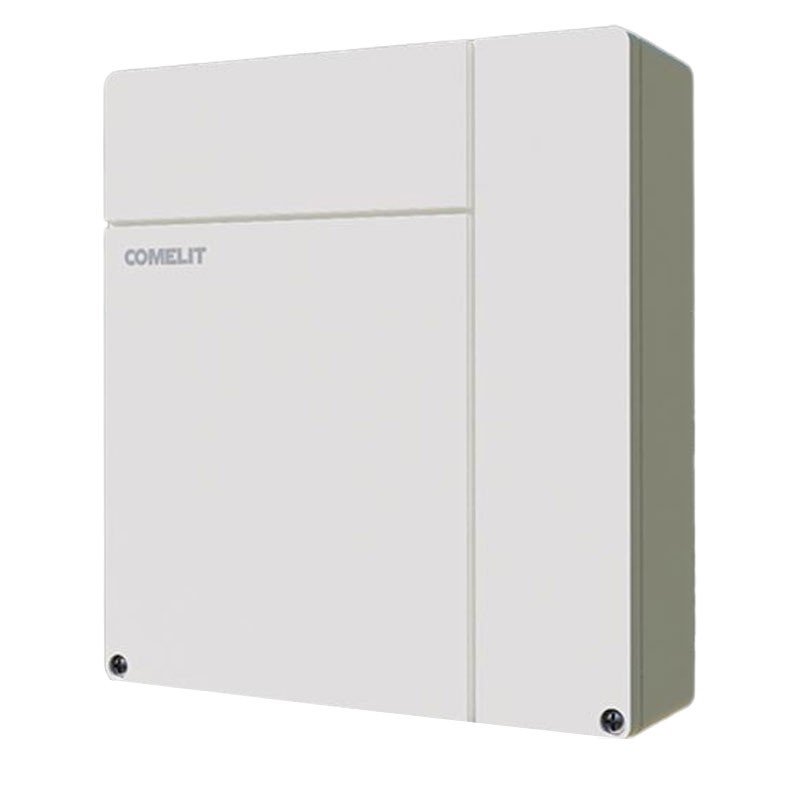

Unidad de control Vedo 10 con las siguientes características: Central de alarma serie Vedo en caja de pared de ABS ignífugo con fuente de alimentación de conmutación de 1.5A. Equipado con 8 zonas a bordo de la tarjeta, ampliables a 18 (2 zonas en teclado y 8 zonas de radio), 1 zona 24 horas, comunicador telefónico PSTN integrado, bus serie RS485 para la conexión de módulos adicionales, 1 salida de relé y 2 salidas de colector abierto. Gestiona hasta 2 áreas con 2 programas de inserción (escenarios) y temporizadores diarios, 2 lectores de proximidad, 2 teclados Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager y 1 receptor de radio. Fusible auto restaurable para salida de sirena de alimentación, bus serie RS485 y fuente de alimentación de sensores. Equipado con un puerto USB para conectarse al PC con el software de configuración Safe Manager. Todas las zonas son configurables como NC, NO, simple, doble y triple balance. Dimensiones (L x H x P) 260 x 280 x 80 mm. EN50131 grado 2. Compatibilidad con el portal de gestión de plantas Mycomelit.

• En caja mural de ABS ignífugo con fuente de alimentación conmutada de 1,5 Amp.
• Equipada con 8 zonas integradas, ampliables a 18 (2 zonas de teclado y 8 zonas de radio), 1 zona 24 horas
• Comunicador telefónico RTC integrado, bus serie RS485 para conectar módulos adicionales
• 1 salida de relé y 2 salidas de colector abierto
• Gestiona hasta 2 zonas con 2 programas de conmutación diferentes (escenarios) y temporizadores diarios, 2 lectores de proximidad, 2 teclados Safe Key, 1 Safe Touch, 1 Planux/Mini Touch Manager y 1 radiorreceptor
• Fusible autorrearmable para la salida de alimentación de la sirena, el bus serie RS485 y la alimentación de los sensores
• Equipado con puerto USB para conexión a PC con software de configuración Safe Manager
• Todas las zonas son configurables como NC, NO, simple, doble y triple balanceadas
• Dimensiones (An x Al x P) 260 x 280 x 80 mm
• Normativa aplicada: EN50131
• Grado de contaminación: grado 2
• Número de entradas totales 8 ampliables a 18 (cable + radio)
• Número de entradas a bordo (n°) 8
• Tipo de balanza NC, NO, simple, doble, triple, doble zona, doble zona EOL
• Número de zonas radio (n°) 8 Número de salidas (n°) 7
• Número de salidas relé a bordo de la central 1 (3A@24VDC)
• Número de salidas TC a bordo de la central (n°) 2 Número de zonas (n°) 2
• Número de códigos de usuario (nº) 8
• Número de códigos de instalador (nº) 3
• Número de particiones gestionadas (nº) 2
• Número de programas de conmutación (escenarios) (nº) 8
• Número de franjas horarias (nº) 4
• Número de temporizadores (nº) 4 Mensajes de audio - texto a voz (nº) 20
• Programación de la unidad central USB, LAN
• Marcas/certificaciones EN50131 Grado 2, Incert



Comunicación:

• Números de teléfono gestionados por el comunicador digital (nº) 4
• Números de teléfono gestionados por el comunicador vocal (n°) 16
• Tipo de bus de conexión RS485
• Número máximo de direcciones de correo electrónico (nº) 16
• Comunicador digital integrado Sí
• Gestión de la interfaz de guía vocal Sí



Características SOFTWARE/FIRMWARE

• Aplicación Vedo
• Software Safe Manager



Características del HARDWARE

• Dimensiones: Altura (mm) 275 - Anchura (mm) 255 Profundidad (mm) 75
• Peso: 1,7 Kg
• Temperatura de funcionamiento: -10/+55°C
• Tipo de revestimiento ABS
• Protección contra manipulaciones Sí
• Alimentación: 1 Amp



Características eléctricas:

• Tensión de alimentación 100÷240
• Corriente suministrada por la fuente de alimentación 1500
• Número de salidas de alimentación auxiliar a bordo (n°) 2
• Tipo de batería prevista 12V / 7Ah

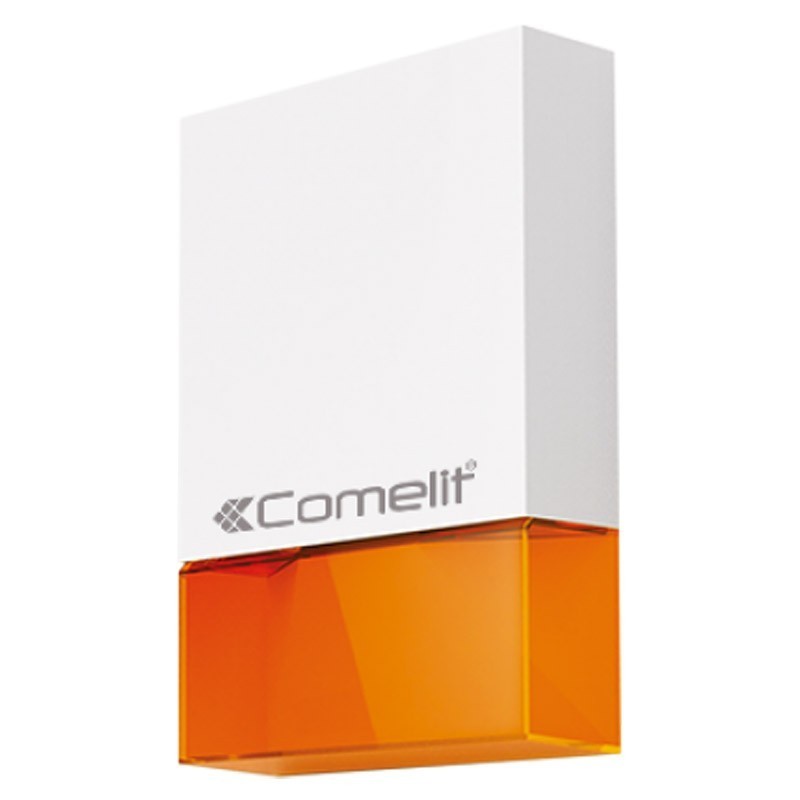

Sirena antirrobo autopropulsada al aire libre con altavoz piezoeléctrico, controlado por microcontrolador, equipado con led intermitente. Dos ledes adicionales (uno rojo y otro verde) para visualización del estado de la instalación, fallo de alimentación, disuasión y modo de instalación. Resistencia integrada de equilibrio del contacto tamper excluyente (valor 1.8Kohm, ya apto para centrales Comelit Vedo). Polaridad configurable de entradas separadas para intermitente y altavoz. Puentes para la programación de: entradas de polaridad y lógica, tiempo máximo de alarma, tipo de sonido, tamper balance, función de disuasión.

• Presión sonora 103db(A) @ 1m
• Duración máxima del tono de alarma 10 minutos
• Mando de alarma configurable (presencia o ausencia negativa y positiva)
• Tamper Tamper/Tear Tamper
• Indicador luminoso LED
• Marcas/certificaciones INCERT, EN50131-4
• Grado de protección IP34
• Grado de protección antivandálico IK08
• Dimensiones: Al x An x Pr 308x209x70
• Peso 800 gramos (sin batería no incluida)
• Temperatura de funcionamiento (°C) -25 ÷ 55
• Tensión de alimentación 12,8÷15
• Consumo máximo de corriente 350mA
• Consumo de corriente en reposo 36mA
• Alojamiento de la batería para batería de 12V / 2,0Ah (no incluida)

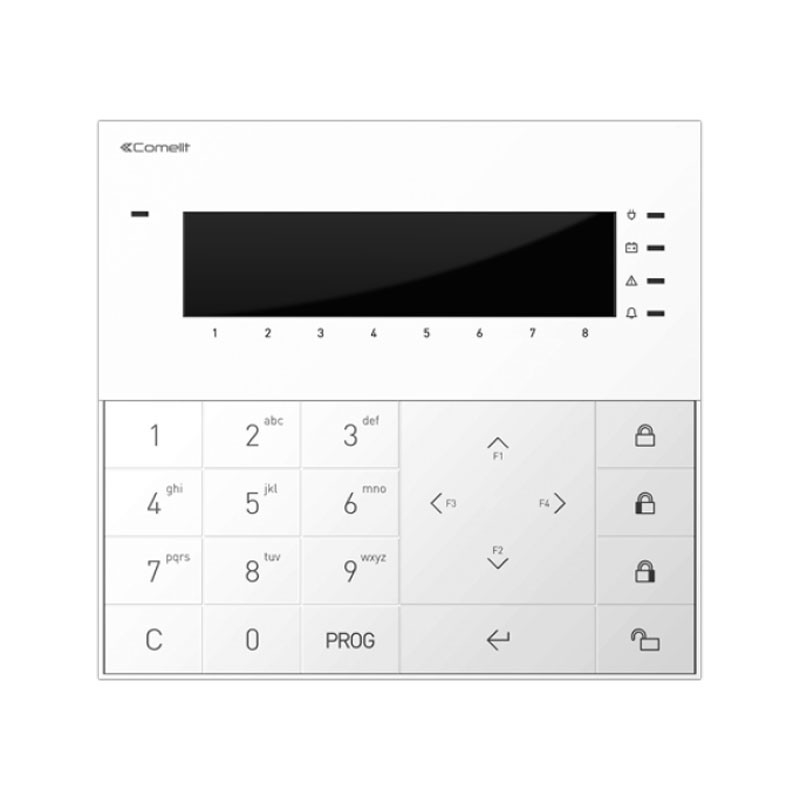

Teclado soft-touch con pantalla LCD alfanumérica para la gestión y programación de las centrales de alarma de la serie Vedo. Equipado con: - 4 led de señalización (fuente de alimentación, batería baja, anomalía y alarma) - 2 entradas libremente programables como entradas NC, NO, simple, doble, triple equilibrio y doble - 4 teclas de función configurables, - tamper contra la manipulación y el desgarro. Un sensor de luz integrado permite una gestión óptima de la retroiluminación del teclado. El dispositivo también está equipado con un zumbador para la señalización acústica de los distintos mandos. Serigrafía de 8 áreas. Dim. 137 x 127 x 24 mm.


Características:

• Tipo de pantalla LCD alfanumérica (2x16 caracteres)
• Tipo de teclado Soft-touch, con microinterruptor
• Nº de teclas 4, configurable
• Número de entradas (n°) 2
• Tamper Tamper/Tear Tamper
• Activación de alarma Sí
• Paneles de control compatibles con Vedo
• Zumbador interno Sí
• Sensor de luminosidad Sí
• Zonas serigrafiadas en teclado (nº) 8
• Tipo de bus de conexión RS485
• Terminación BUS En placa, habilitada
• Puertos RS485 semidúplex (nº) 1
• Instalación Montaje en pared, caja estándar de 3 módulos 503/503E o similar
• Tipo de material de la tapa Plástico
• Color del producto Blanco
• Temperatura de funcionamiento (°C) -10 a 40
• Altura (mm) 127
• Anchura (mm) 137
• Profundidad (mm) 24
• Peso del producto (g) 260
• Tensión de alimentación 10÷15
• Absorción máx. (W) 1
• Absorción máx. (mA) 80
• Absorción en espera (mA) 30

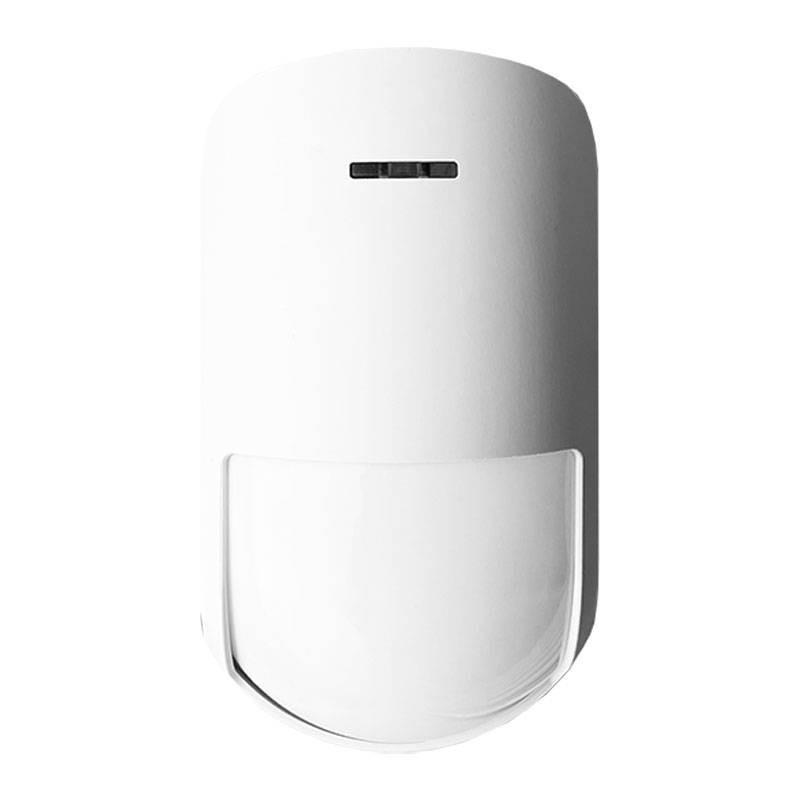

Detector doble tecnología PIR + microonda banda K, caudal 12m y ángulo de cobertura 90° con instalación en altura típica 2,1 metros. Función AND/OR/triple-knock seleccionables, análisis digital de la señal, salidas de relé de estado sólido. Tres ledes de indicación (alarma+alerta previa, PIR, MW) excluidos. Trimmers independientes de ajuste de sensibilidad PIR y MW. PIR con velocidad de detección de movimiento seleccionable e inmunidad animal de hasta 12Kg. Fuente de alimentación de 9 a 18VDC con protección contra polaridad inversa, consumo de 14mA@12VDC. Altura de montaje de 1,5m a 3m. Caja de plástico ABS de color blanco RAL9003, Dimensiones 119x66x46 mm. Soporte opcional INBRK para montaje en pared o techo. Certificación EN50131 grado 2.


• Alcance de 12 metros y ángulo de cobertura de 90 grados
• Instalación a una altura típica de 2,1 metros
• Alimentación de 9 a 18VDC
• Altura de montaje de 1,5 a 3 metros
• Dimensiones: 119x66x46 mm



Características:

• Tipo de detección Microondas 24Ghz banda K
• Alcance infrarrojos (m) 12
• Alcance microondas 12m
• Distancia de cobertura (m) 12
• Ángulo de cobertura 90
• Ajuste sensibilidad infrarrojos Sí
• Ajuste sensibilidad microondas Sí
• Frecuencia de microondas 24GHz (banda K)
• Lógica del sensor OR/AND/AND inteligente
• Led 3
• Tipo de material de revestimiento ABS
• Color del producto Blanco
• Temperatura de funcionamiento (°C) -15 a 50
• Altura (mm) 119
• Anchura (mm) 66
• Profundidad (mm) 46
• Peso del producto (g) 72
• Montaje en pared Sí, con accesorio específico
• Uso en interiores Sí
• Altura de instalación (m) 1,5 ÷ 3

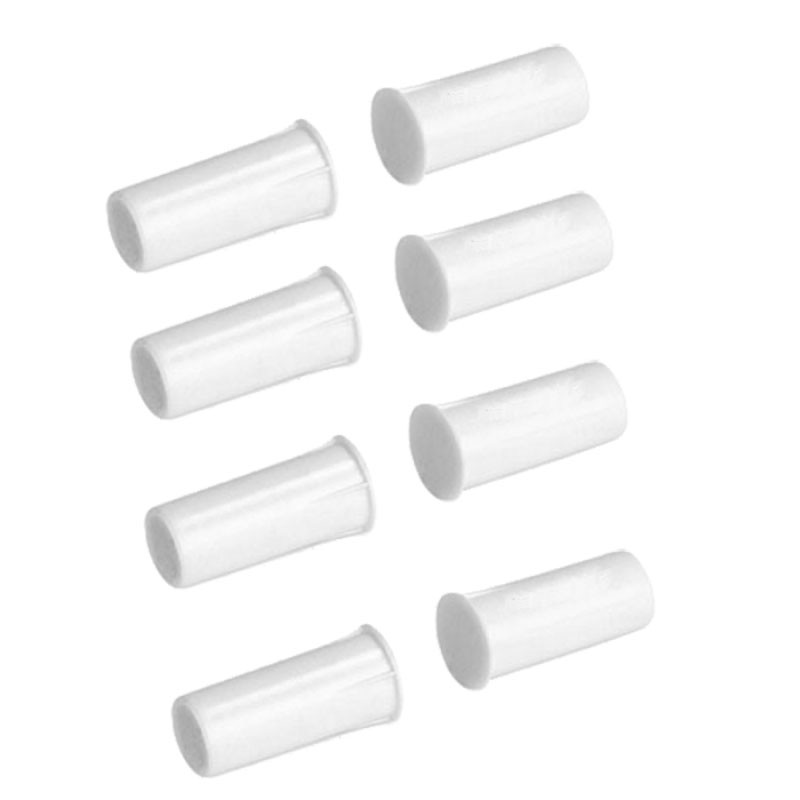

4 piezas contactos magnéticos empotrados en cigarrillo de material plástico, no adecuado para el montaje en accesorios metálicos. Color blanco, tamaño: 21.5 x 10.5 x 9 mm.

Características técnicas contacto magnético:

• Tipo de detección magnética
• Normas EN EN50131-2-6 Grado 2
• Distancia de funcionamiento (mm) 20
• Tipo de materiales de revestimiento Plástico, ABS
• Colore Bianco
• Temperatura de funcionamiento (°C) -20   +80
• Dimensiones: Altura (mm) 10,5 - Diámetro (mm) 10,5
• Montaje empotrado Sí
• Terminales 2 hilos - 350 mm
• Grado de protección IP67
• Alcance máximo de la corriente del contacto (mA) 500
• Tipo de contacto NC
• Voltaje nominal 100V
• Potencia nominal 10W
