Kit para 3 fases de media tensión 3M hasta 24 kV Umax 7000092169
3MI 7000092169
8021684149818
El terminal 3M QT-II 93-EB 63-1 para Media Tensión hasta 24 kV ofrece una instalación en frío sencilla, segura y conforme a CENELEC HD 629.1. Ideal para cables de MT unipolares en interiores
-
Kit para 3 fases unipolares hasta 24 kV (Umax)
-
Aplicación en frío, sin calor ni llama
-
Cuerpo aislante de caucho de silicona autorretráctil
-
Aislador de una sola pieza con control de campo eléctrico integrado
-
Compatible con cables de MT poliméricos unipolares
-
Amplio rango de temperatura de instalación: -20°C / +50°C
147,69 €
Artículos disponibles: 2
: 1
También se puede pagar sin intereses en 3 cuotas de:
49,23€
Terminal QT-II 93-EB 63-1 de Media Tensión autorretráctiles para aplicaciones de hasta 24 kV
Solución segura y rápida para terminaciones de MT

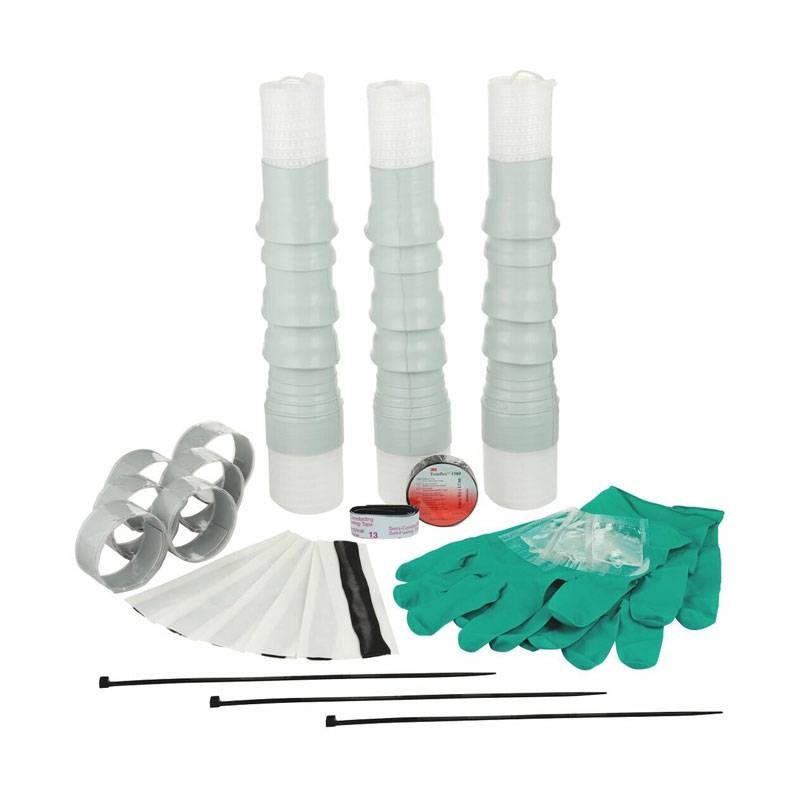

El terminal 3M QT-II 93-EB 63-1 es un componente profesional diseñado para terminar cables unipolares de Media Tensión (MT) de hasta 24 kV en interiores. El kit incluye todos los elementos necesarios para terminar tres fases unipolares, por lo que es perfecto para instalaciones rápidas y seguras en plantas industriales, salas de transformadores y redes de distribución eléctrica.
Tecnología en frío: instalación simplificada

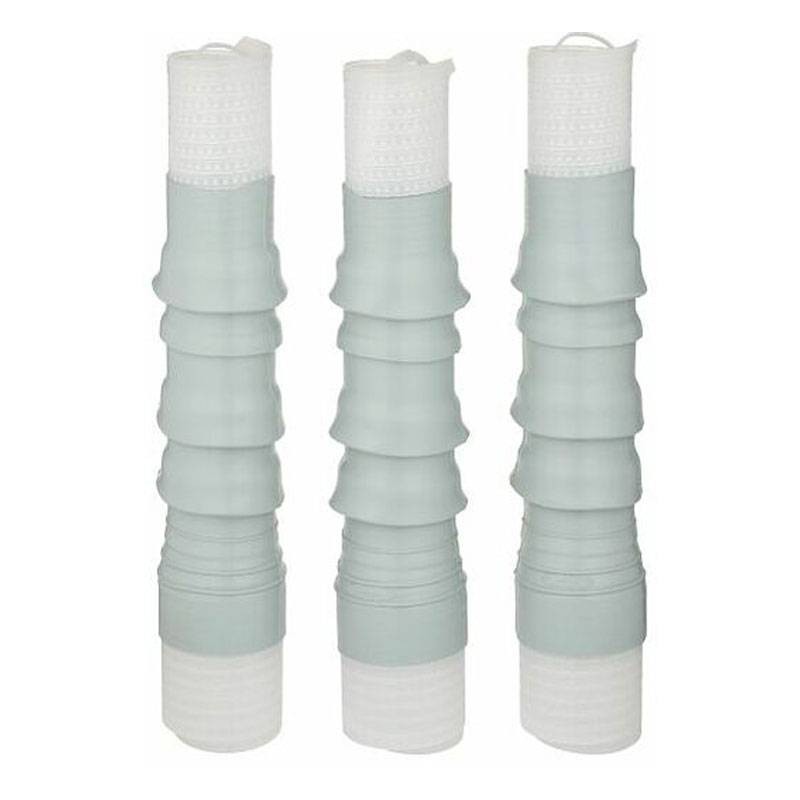

Gracias a la exclusiva tecnología Cold Shrink de 3M, el terminal se suministra pretaladrado sobre un soporte en espiral y puede instalarse sin calor ni llama, aumentando la seguridad y reduciendo el tiempo de trabajo. Este sistema es ideal para entornos sensibles en los que está prohibido o desaconsejado el uso de llamas abiertas. Basta con extraer la bobina y el cuerpo de caucho de silicona autorretráctil se adapta automáticamente al cable, garantizando un sellado fiable y duradero.
Aislador avanzado y control de campo integrado
El cuerpo aislante está fabricado con caucho de silicona de alto rendimiento, lo que garantiza su resistencia mecánica, estabilidad térmica y durabilidad. La construcción de una sola pieza incluye un sistema de control de campo eléctrico integrado, que elimina la necesidad de instalar componentes adicionales para la gestión de la tensión eléctrica. Esta solución garantiza una distribución uniforme del campo eléctrico a lo largo de la terminación, evitando descargas parciales y prolongando la vida útil del cable.
Compatibilidad y cumplimiento de la normativa
El terminal está diseñado para aplicaciones de cables poliméricos de MT y puede cubrir una amplia gama de secciones de conductor, gracias a la flexibilidad del material aislante. El rango de temperatura de instalación de -20°C a +50°C permite su uso en diversas condiciones ambientales. Además, el terminal supera los requisitos de la norma CENELEC HD 629.1, una garantía de calidad y cumplimiento de las normas europeas.
Especificaciones técnicas del Kit de Media Tensión 3M
| Característica | Descripción |
|---|---|
| Tensión Aplicación | Media Tensión |
| Aplicaciones | Terminación de cables |
| Capuchón multipolar preformado | Sin |
| Conector solapa/varilla incluido en el kit | No |
| Diámetro exterior del aislamiento (medidas métricas) | 21,336 mm, 21,59 mm, 21,844 mm, 22,098 mm, 22,352 mm, 22,606 mm, 22,86 mm, 23,114 mm, 23,368 mm, 23,622 mm, 23,876 mm, 24,13 mm, 24.384 mm, 24,638 mm, 24,892 mm, 25,146 mm, 25,4 mm, 25,654 mm, 25,908 mm, 26,162 mm, 26,416 mm, 26,67 mm, 26,924 mm, 27,178 mm, 27,432 mm, 27.686 mm, 27,94 mm, 28,194 mm, 28,448 mm, 28,702 mm, 28,956 mm, 29,21 mm, 29,464 mm, 29,718 mm, 29,972 mm, 30,226 mm, 30,48 mm, 30.734 mm, 30.988 mm, 31.242 mm, 31.496 mm, 31.75 mm, 32.004 mm, 32.258 mm, 32.512 mm, 32.766 mm, 33.02 mm, 33.274 mm, 33.528 mm, 33.782 mm |
| Tamaño máximo del conductor | 240 mm cuadrados |
| Tamaño mínimo del conductor | 70 mm² |
| Interno/Externo | Interno (12/20 kV) / Externo (6/10 kV) |
| Gama de diámetros exteriores del aislamiento del cable (medidas métricas) | 21,3 mm - 35 mm |
| Marcas | 3M™ |
| Número de cubiertas | 4 |
| Número de conductores | 1 |
| Tensión línea | 12/20 kV |
| Blindaje del cable | Blindaje del cable |
| Tensión | 6/10 kV, 12/20 kV |
| Tensión nominal | 12/20 kV |
| Tipo de cable | Cable sin armadura, apantallado de cobre, aislamiento polimérico |
| Tipo de producto | Contracción en frío |
