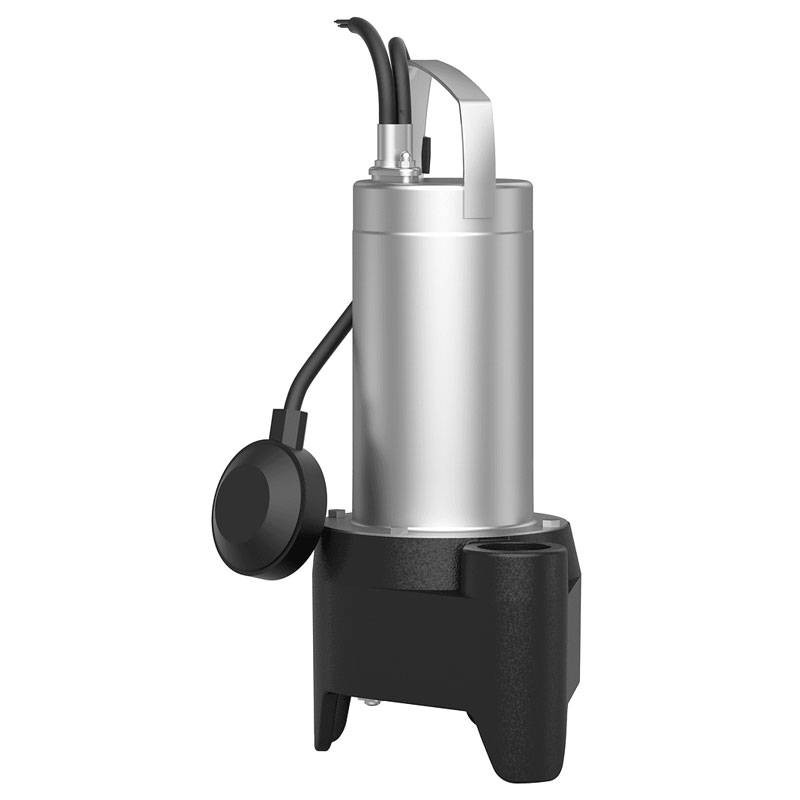

Tauchpumpe mit rückwärts offenem Laufrad und vertikalem Gewindeanschluss.



Das Gehäuse des Hydraulikaggregats ist aus Grauguss, das Laufrad ist aus Kunststoff. Oberflächengekühlter 1~ Motor mit integriertem Betriebskondensator und automatischem thermischen Motorschutz.



Motorgehäuse aus rostfreiem Stahl. Dichtungsraum im Ölbad mit doppelter Dichtung: eine Wellendichtung ist auf der Motorseite, eine Gleitringdichtung auf der Pumpenseite montiert. Abnehmbares Anschlusskabel mit Schwimmerschalter und integriertem Stecker (CEE 7/7).



Merkmale:



Hydraulische Daten:

• Max. Betriebsdruck p 1 bar
• Druckanschluss G 1½
• Freier Kugeldurchgang des Hydrauliksystems 40 mm
• Art der Laufradkonstruktion Rückwärts offenes Laufrad
• Max. Eintauchtiefe 2 m
• Max. Kopf Hmax 9,0 m
• Max. Lieferung Qmax 19,0 m³/h
• Min. Flüssigkeitstemperatur Tmin 3 °C
• Max. Flüssigkeitstemperatur Tmax 40 °C
• Min. Umgebungstemperatur Tmin 3 °C
• Max. Umgebungstemperatur Tmax 40 °C



Motorische Daten

• Netzstromversorgung 1~230V, 50 Hz
• Spannungstoleranz ±10 %
• Motornennleistung P2 0,5 kW
• Leistungsaufnahme P1 max 0,73 kW
• Nennstrom IN 3,3 A
• Einschaltstrom I 7,2 A
• Betriebsart (untergetaucht) S1
• Betriebsart (nicht getaucht) S3-20
• Nenndrehzahl n 2900 1/min
• Leistungsfaktor cos 0,99
• Verbindungsart Direkt online (DOL)
• Anzahl der Pole 2
• Max. Häufigkeit der Starts t 30 1/h
• Isolierstoffklasse F
• Motorschutzklasse IP68



Kabel:

• Länge des Anschlusskabels 5 m
• Kabel Typ H07RN-F
• Kabelquerschnitt 3G1 mm²
• Typ des Anschlusskabels Abnehmbar



Materialien:

• Pumpengehäuse Gusseisen
• Laufrad PK-GF30
• Welle Rostfreier Stahl
• Pumpenseitiger Dichtungswerkstoff Kohlenstoff, harzimprägniert
• Dichtungsmaterial NBR
• Motormaterial Edelstahl



Ausrüstung/Betrieb

• Netzstecker CEE7/7 (Schuko)
• Schwimmerschalter
• Bimetall-Motorschutz

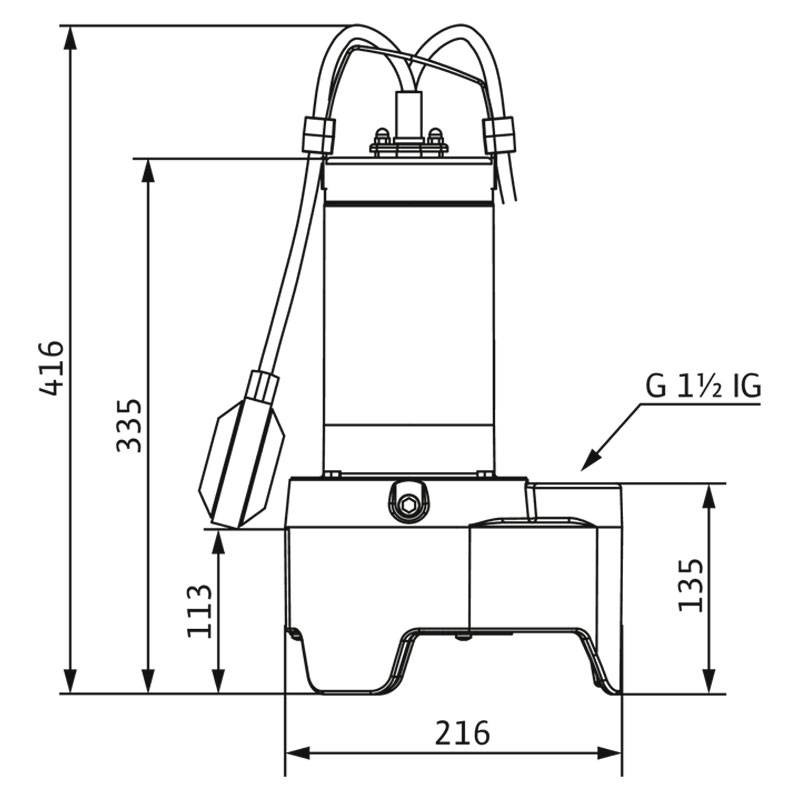

Einbaumaß

• Ausgangsanschluss G 1½
