Fischer Doppelgewindeschraube für PV-Anlagen M10x181mm 00533376
FIS 00533376
8001132046456
Fischer Doppelgewindeschraube für Photovoltaikanlagen M10x181mm, auf Wellblechdächern und Stahlunterkonstruktion.
9,07 €
Verfügbare Artikel: 100
: 90
Vorteile:

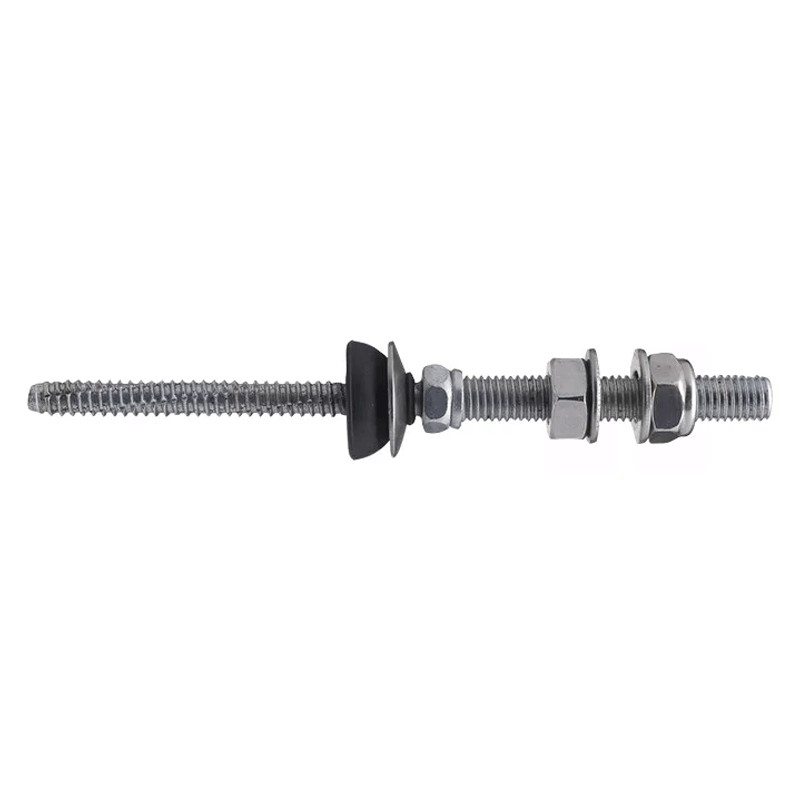

- Komplett: die STSI-Doppelgewindeschraube wird vormontiert mit EPDM-Dichtung, Mutter zum Festziehen und Mutternpaar zur Verbindung mit den MW- oder SSP-Halterungen geliefert
- Schnell: schnelle Installation, da die Abdeckung während der Installation nicht entfernt werden muss
- Wasserdicht: dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Deckels erhalten

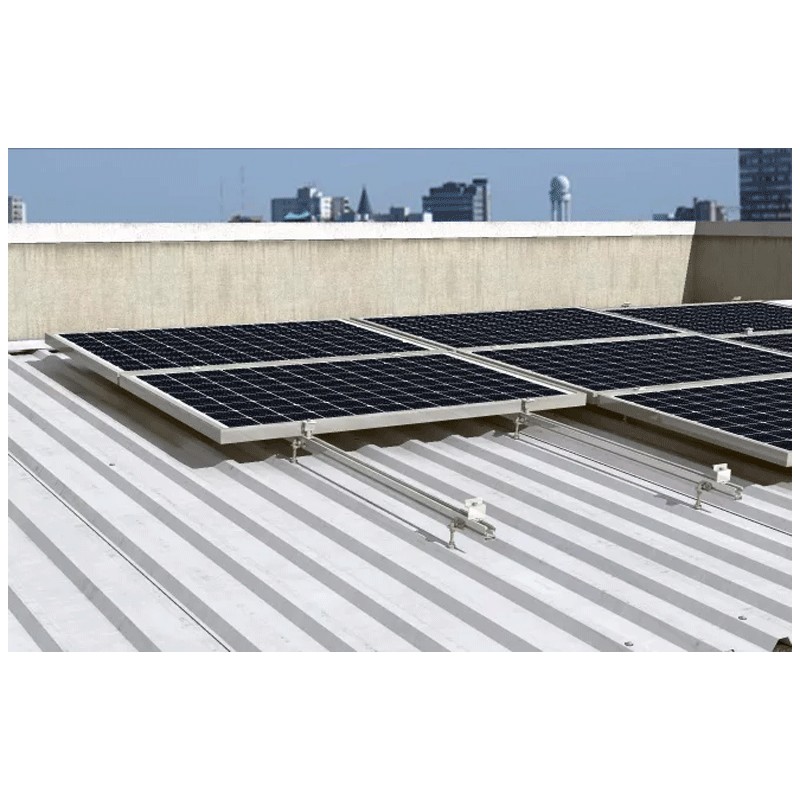

Geeignet für: Wellblechdachsystem mit:
- Solar-Licht-Profil
- Solar-Fischprofil
Befestigung mit Doppelgewindeschraube STSI:
- Direkt auf Stahlträger und Profile nach dem Bohren von Führungslöchern
Montage:
- Bestimmen Sie die Länge der STSI-Doppelgewindeschraube entsprechend der Dicke der Tragkonstruktion
- Legen Sie die Abstände der STSI-Doppelgewindeschrauben entsprechend den Schnee- und Windlasten des Montagebereichs und der Dachneigung fest
- Bestimmen Sie die Position der STSI-Doppelgewindeschrauben in Abhängigkeit von der Tragstruktur und dem Systemlayout
- Bohren Sie die Stütze je nach Schraubendurchmesser und Art der Stütze

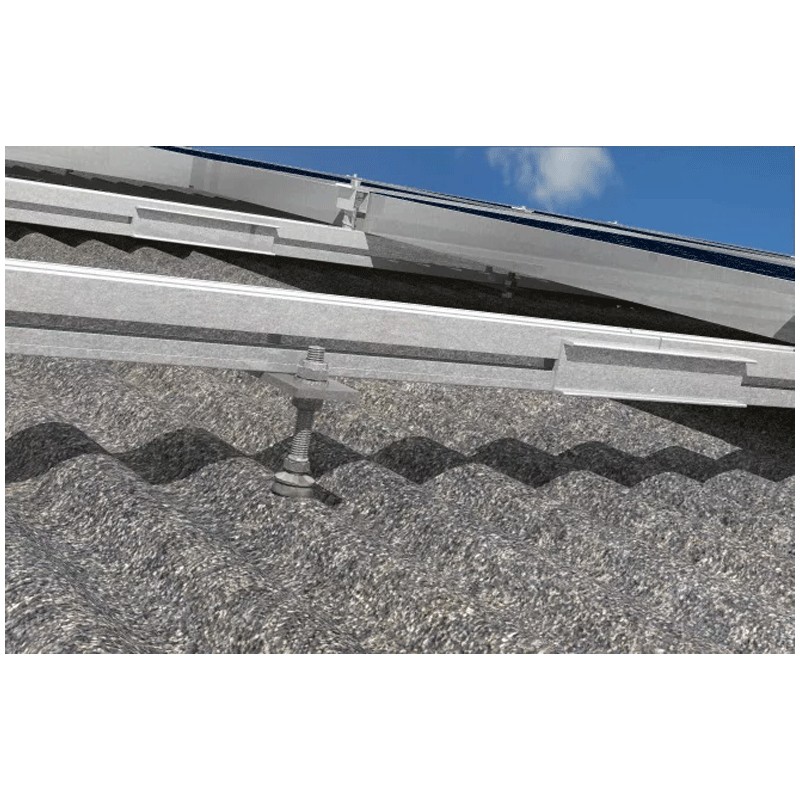

- Schrauben Sie die STSI-Schraube mit Doppelgewinde an die Struktur und bringen Sie den EPDM-Gummi in Kontakt mit der Abdeckung.
- Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu gewährleisten.
- Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Sie sie mit den MU-Muttern in der Höhe verstellen.
Es gibt noch keine Bewertung
Technische Daten
- Art: Schrauben
