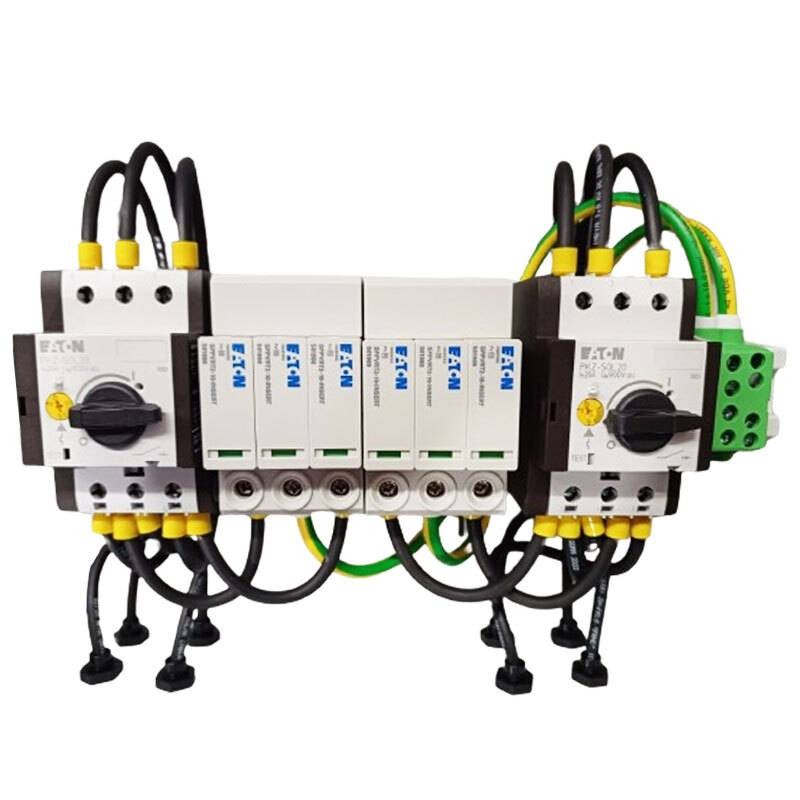

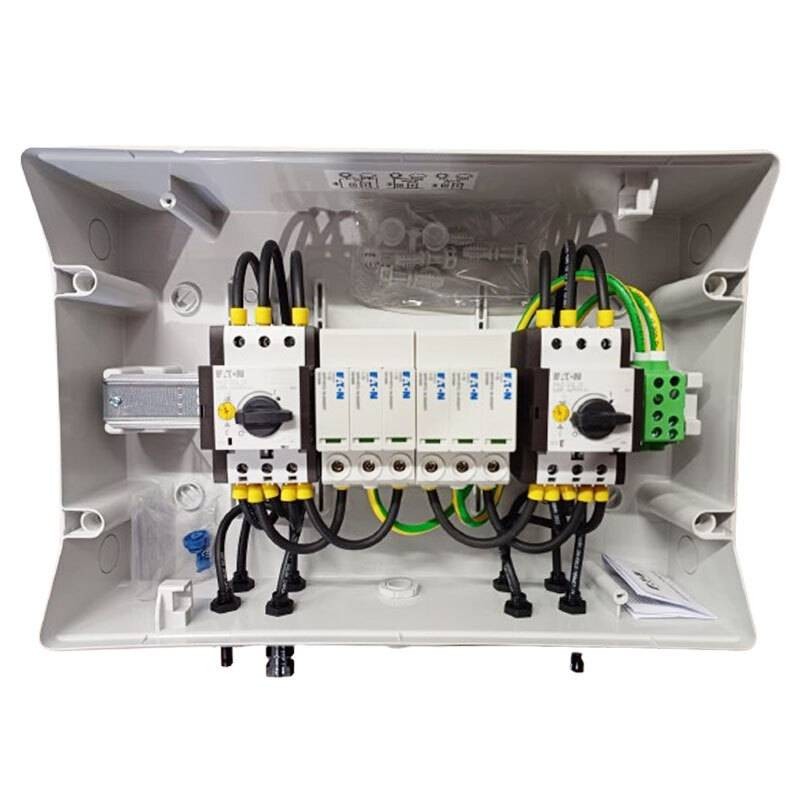

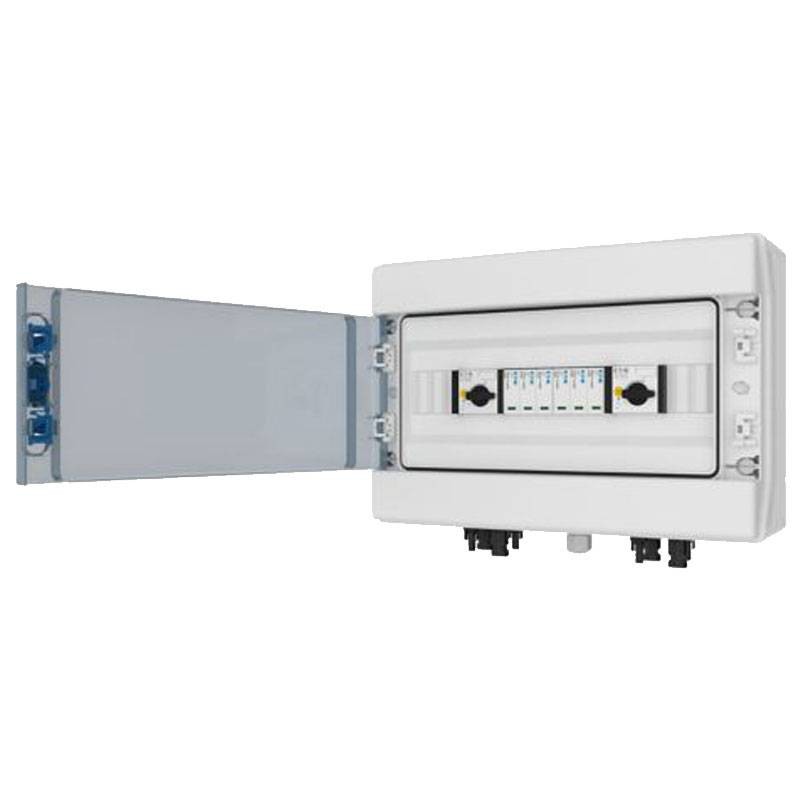

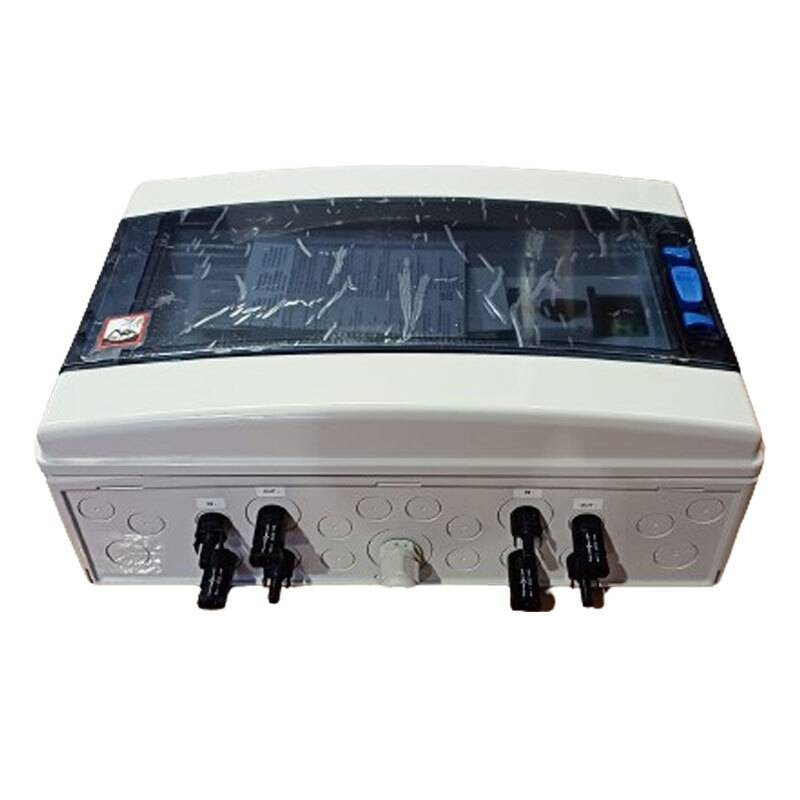

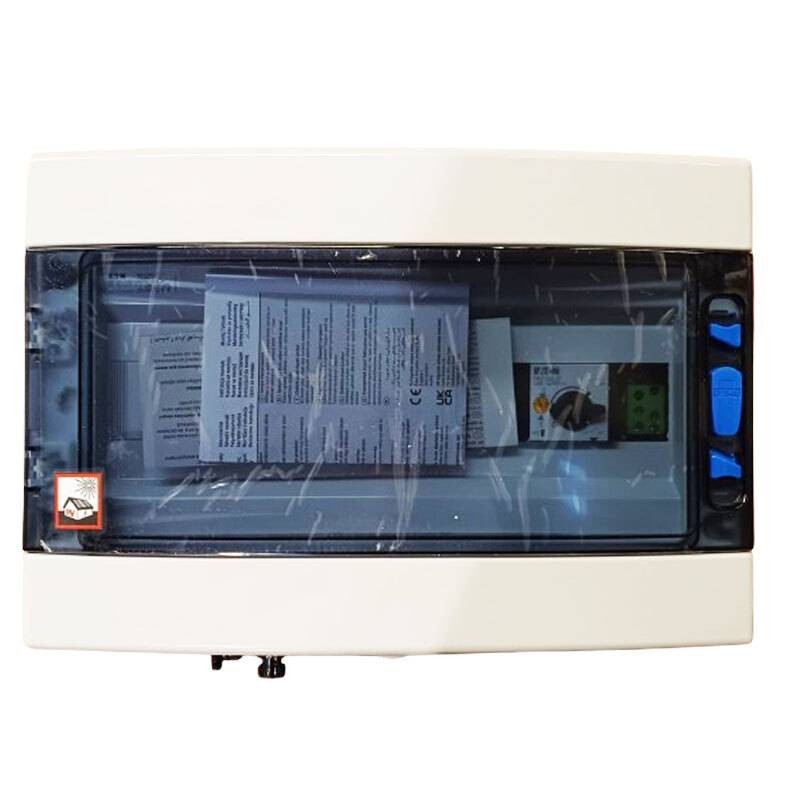

Eaton DC-Strang-Schaltkasten für Photovoltaik Modell IKA-SOL20-X22 bestehend aus:
- 2 PKZ-SOL20 2-polige 20A Strangschutzschalter Code 120938
- PV-Strang am Wechselrichtereingang 2 x IN + 2 x OUT
- 2 SPPVRT2-10-INSERT Typ 2 1000V 3 Module
- Anschluss an MC4
- 1 Paneel IKA-1/18 - 18 Module
![](https://www.elettronew.com/72421-large_default/eaton-schaltkasten-fur-photovoltaik-ika-sol20-x22-ep-501986.jpg)
Eaton Schaltkasten für Photovoltaik IKA-SOL20-X22 EP-501986
468,48 €
Vorteile:
- Sicherheit: IKA-SOL schützt Wechselrichter und PV-Module sowohl vor Überströmen als auch vor Überspannungen auf der DC-Seite der PV-Anlage
- IKA SOLAR schützt PV-Module und Wechselrichter gegen Überströme und Überspannungen auf der DC-Seite der PV-Anlage
- Eaton zertifiziert für Sie nach IEC/EN 61439-2 Anhang DD (PVA)
- IKA-SOL schützt PV-Wechselrichter & Module vor Kurzschlüssen und Überspannungen
- String-Schaltanlagen nach IEC/EN 61439-2 Anhang DD (PVA)
- Zertifizierte String-Wechselrichter (PVA) zu konstruieren und zu prüfen, wäre für Sie zeitaufwändig: Eaton hat sie für Sie vorbereitet und zertifiziert
- Ein wirksamer Schutz ist der erste Schritt. Mit den SPDs der SPPVR-Serie schützt der IKA SOL von vornherein vor Überspannungen.
- Das Vorhandensein des Leistungsschalters PKZ-SOL sorgt dann für eine sichere Abschaltung und den Wechselstromschutz.
Technische Daten
- Spannungsschutzniveau 3,8kV
- Eingangsgleichspannung - max. 900V
- Bemessungsbetriebsspannung (Ue) 900V
- Bemessungsstrom InA der Leistungsschaltergruppe 2x20A
- Bemessungsstrom Inc eines Stromkreises 20A
- Eingangsstrom pro Strang - max 20A
- Ausgangsstrom - max. 20A
- Entladestrom In (8/20 µs) 20kA
- Entladestrom Itotal (8/20 µs) - max. 40kA
Technische / mechanische Daten
- Gehäusematerial ABS (Isolierstoff)
- Höhe des Gehäuses 286 mm
- Länge/Tiefe des Gehäuses 145 mm
- Gehäusebreite 418 mm
- Schutzleiterquerschnitt: 16 - 25 mm² - min./max.: 6 mm²
- Umgebungstemperatur - min. -5 °C
- Umgebungslufttemperatur - max. 40 °C
- Umgebungstemperatur (Tagesdurchschnitt) - max. 35 °C
- Material der Schalttafel: thermoplastischer Kunststoff
- Schutzart IP65
- Schlagfestigkeit IK10
- Schutzklasse Schutzklasse II (Gesamtisolierung)
- Anzahl der Eingänge 2
- Anzahl der Modulschritteinheiten pro Reihe 18
- Anzahl der Reihen 1
- Anzahl der Strangeingänge 2
- Farbige Abdeckung/transparente Tür
- Anschlussart MC4
- Generatorschalter DC-21 A
- DC 20A Strangtrennschalter
- DC-Überspannungsableiter Typ 2
- PV-String am Wechselrichtereingang 2 x IN + 2 x OUT
- 2-poliger Stringschutz
- PVA-Schutzschalter-Baugruppe
Diese Produkte entsprechen der IEC/EN 61439-2 Anhang DD (PVA):
- Die String-Schaltgeräte von IKA SOLAR haben die strengen Tests gemäß IEC/EN 61439-2 Anhang DD (PVA) bestanden, einschließlich Temperaturwechsel-, Temperatur- und Sonneneinstrahlungstests. IKA SOLAR sind daher anschlussfertig
Strangschutzschalter PKZ-SOL20:
- Eatons DC-Strangschutzschalter der Serie PKZ-SOL Moeller bietet Schutz gegen Kurzschlussströme. Um maximalen Schutz zu gewährleisten, wird jedes PKZ-SOL-Gerät in eine kundenspezifische Anschlussdose eingebaut. Ein Hilfskontakt gibt Auskunft über den Schaltzustand, die Dokumentation enthält Diagramme, die den genauen Zusammenhang zwischen dem Auslösestrom des Schutzgerätes und dem Kurzschlussstrom der PV-Module veranschaulichen.
Technische Daten
- Kits:
- Verteilerkästen-Kits
