Vorteile:

• Sicherheit: IKA-SOL schützt Wechselrichter und PV-Module sowohl vor Überströmen als auch vor Überspannungen auf der DC-Seite der PV-Anlage
• IKA SOLAR schützt PV-Module und Wechselrichter gegen Überströme und Überspannungen auf der DC-Seite der PV-Anlage
• Eaton zertifiziert für Sie nach IEC/EN 61439-2 Anhang DD (PVA)
• IKA-SOL schützt PV-Wechselrichter & Module vor Kurzschlüssen und Überspannungen
• String-Schaltanlagen nach IEC/EN 61439-2 Anhang DD (PVA)
• Zertifizierte String-Wechselrichter (PVA) zu konstruieren und zu prüfen, wäre für Sie zeitaufwändig: Eaton hat sie für Sie vorbereitet und zertifiziert
• Ein wirksamer Schutz ist der erste Schritt. Mit den SPDs der SPPVR-Serie schützt der IKA SOL von vornherein vor Überspannungen.
• Das Vorhandensein des Leistungsschalters PKZ-SOL garantiert dann die sichere Abschaltung und den Gleichstromschutz.



Elektrische Daten

• Spannungsschutzpegel 3,8 Kilovolt
• Max. Eingangsspannung DC 900V
• Bemessungsbetriebsspannung (EU) 900V
• INA-Nennstrom der Schaltgerätekombination 1x19,5A
• INC-Nennstrom eines Stromkreises 19,5A
• Eingangsstrom pro Strang max. 19,5A
• Entladestrom IN (8/20 MS) 20kA
• Gesamtstrom (8/20 MS) max 40kA

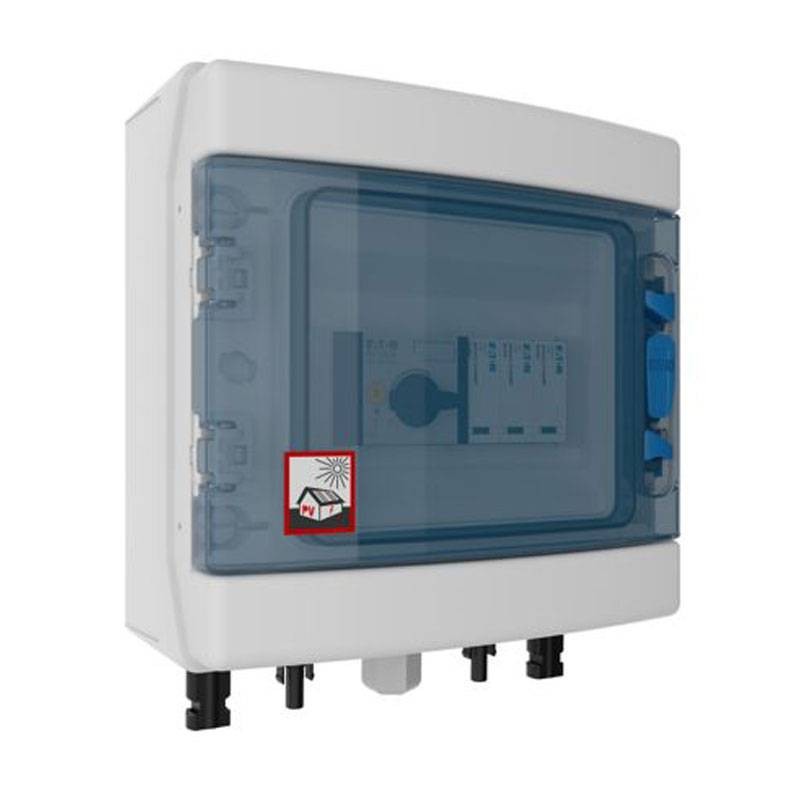

Mechanische Daten

• Gehäusematerial ABS (Isolationsmaterial)
• Farbe Grau
• Gehäusehöhe 231 mm
• Gehäuselänge / Tiefe 115 mm
• Breite des Gehäuses 238 mm
• Sichtbare Montageart
• Schutzleiterquerschnitt: 16 - 25 mm² - min./max.: 6 mm²
• Gehäusematerial Thermoplast
• Schutzart IP65
• Schlagfest IK10
• Min. Betriebstemperatur -5 Grad
• Max. Betriebstemperatur 40 Grad
• Anzahl der Eingänge 1
• Anzahl der Moduleinheiten pro Reihe 8
• Anzahl der Reihen 1
• Anzahl der Strangeingänge 1

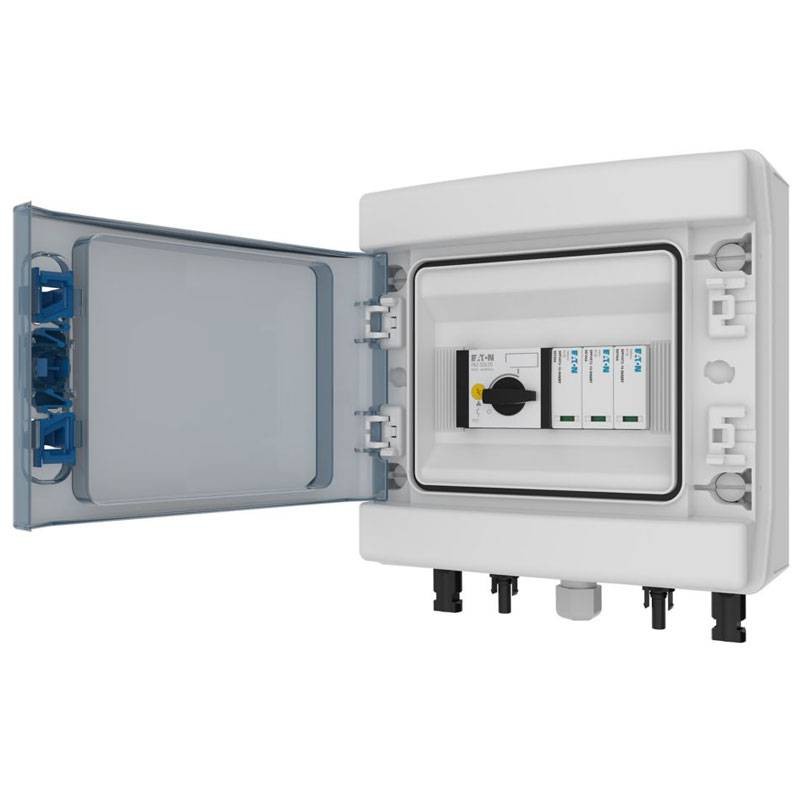

• Transparente Schaltschranktür
• Anschlussart MC4
• Generatorschalter DC-21A
• DC 20A String-Schutzschalter

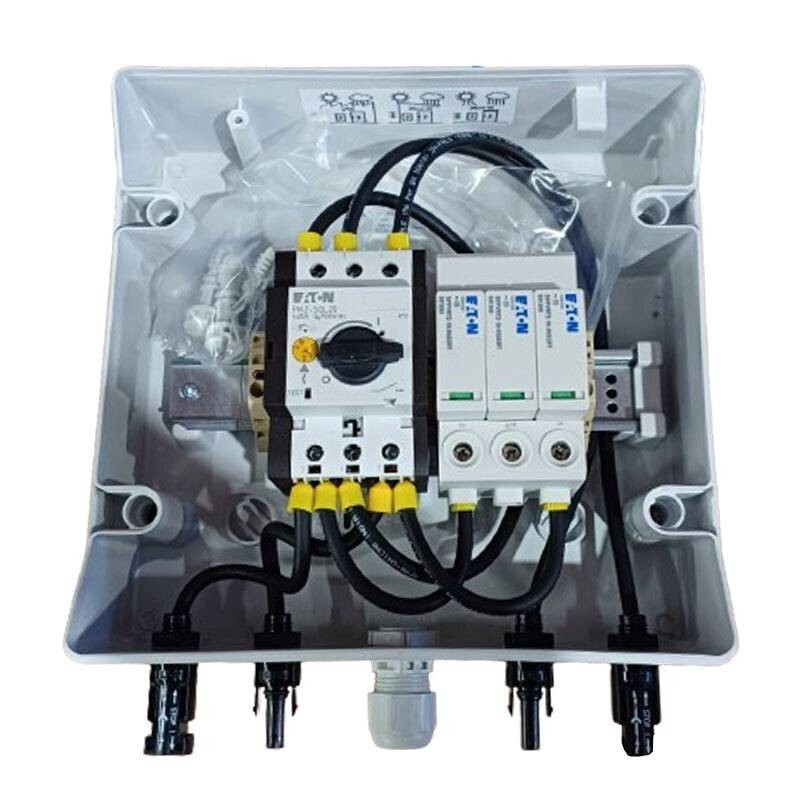

• PV-String am Wechselrichtereingang 1 Eingang + 1 Ausgang
• Strangschutzschalter 2-polig
• PVA-Schutzschalter-Baugruppe



Merkmale:

• Ausgestattet mit Erdungsanschluss/Trennschalter
• Ohne Überwachungsfunktion



Diese Produkte entsprechen der IEC/EN 61439-2 Anhang DD (PVA):

• IKA SOLAR String-Schaltgeräte haben die strengen Tests gemäß IEC/EN 61439-2 Annex DD (PVA) bestanden, einschließlich Temperaturwechsel-, Temperatur- und Sonneneinstrahlungsprüfungen. IKA SOLAR sind daher anschlussfertig.

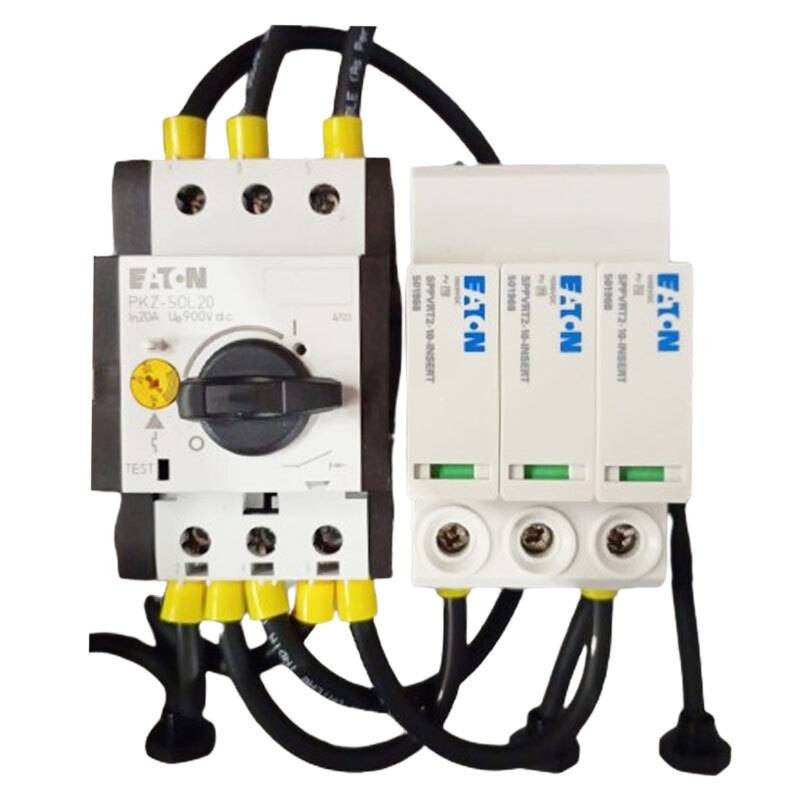

Strangschutzschalter PKZ-SOL20:

• Eatons DC-Strangschutzschalter der Serie PKZ-SOL Moeller bietet Schutz gegen Kurzschlussströme. Um maximalen Schutz zu gewährleisten, wird jedes PKZ-SOL-Gerät in eine kundenspezifische Anschlussdose eingebaut. Ein Hilfskontakt gibt Auskunft über den Schaltzustand, die Dokumentation enthält Diagramme, die den genauen Zusammenhang zwischen dem Auslösestrom des Schutzgerätes und dem Kurzschlussstrom der PV-Module veranschaulichen
