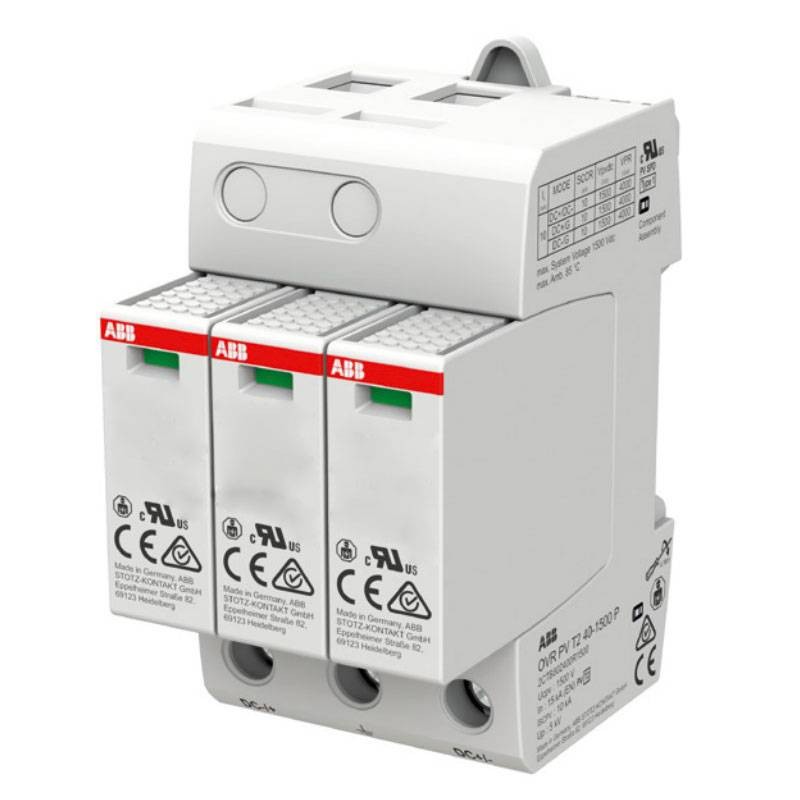

Abb Überspannungsableiter OVR 40kA 1500 Vc OVRPV22401500TS
ABB OVRPV22401500TS
Überspannungsableiter Abb OVR PV T2 mit Meldekontakt TS mit folgenden Eigenschaften
- Bemessungs-Stoßableitstrom: 40 kA
- Nenn-Gleichspannung: 1500 V
- Maximale DC-Dauerspannung: 1500 V
- Maximale PV-Spannung (Fotovoltaik): 1500 V
- Schutzpegel: 4,2 kV
- Montageart: 35 mm DIN-Schiene
- Anzahl der Module: 3
- Schutzgrad: IP20
141,13 €
Verfügbare Artikel: 30
: 18
Um Photovoltaikanlagen effizienter zu schützen, bietet ABB mit dem neuen OVR PV T2 P (TS) ein Überspannungsschutzset mit T1+T2 und T2-Ableitern an, das alle in den meisten Photovoltaikanlagen vorkommenden Situationen abdeckt.
Das Gerät mit herausnehmbarer Patrone eignet sich für die Installation am Ursprung der Anlage, in Schaltanlagen und in der Nähe von Endgeräten und schützt vor indirekten Blitzeinschlägen. Außerdem ist sie mit einer End-of-Life-Anzeige ausgestattet. Im Allgemeinen sind sie für die Installation möglichst nahe an den zu schützenden empfindlichen Geräten geeignet. Der Typ 3 ermöglicht einen Schutz gemäß der Kurve 1.2/50 mit einem sehr niedrigen Restspannungspegel.
Der Überspannungsableiter ist ein Gerät, das innerhalb der Schalttafel, d. h. vor der Hausinstallation, montiert werden kann. Durch seine Verwendung kann die elektrische Anlage, in der er installiert ist, geschützt werden.
Der Überspannungsableiter schützt die gesamte Anlage vor Stromstößen, Überspannungen und Spannungsspitzen, die vom Netzbetreiber oder von atmosphärischen Phänomenen wie Blitzen herrühren können. Diese Stromanomalien können die an die Steckdosen angeschlossenen Geräte schwer beschädigen.
Ein Stromstoß kann die Hardware eines PCs zerstören oder die Platinen von Smartphones, Tablets und Haushaltsgeräten kurzschließen. Bei einem plötzlichen Anstieg des Energieflusses kann sogar das Leben eines Menschen durch einen Stromschlag gefährdet sein.
Um dies zu verhindern, ist es daher ratsam, einen Überspannungsableiter zu installieren.
Überspannungsableiter werden in drei Klassen eingeteilt:
In Klasse 1 finden wir Geräte für den Einsatz in Gebieten, in denen ungünstige Wetterphänomene wie Gewitter und Blitzschlag üblich sind (z. B. im Gebirge). In diesem Fall wird der Ableiter im Schaltschrank montiert und kann mehrere Überspannungen aushalten, ohne beschädigt zu werden. Die Entladung erfolgt in 350 Mikrosekunden, so dass überschüssige Energie nicht in die Anlage gelangt.
Zur Klasse 2 gehören Überspannungsableiter, die das System vor Überspannungen und Spannungsspitzen schützen, die durch Wartungsarbeiten des Betreibers an der Leitung verursacht werden können.
In der Klasse 3 finden wir dagegen Geräte, die einen noch höheren Schutz bieten: In diesem Fall wird der Überspannungsableiter direkt an den Steckdosen im Haus installiert.
Eigenschaften:
- Bemessungs-Stoßableitstrom: 40 kA
- Nenn-Gleichspannung: 1000 V
- Maximale DC-Dauerspannung: 1500 V
- Maximale PV-Spannung (Fotovoltaik): 1500 V
- Schutzpegel: 4,2 kV
- Schutzpegel L-N: 4,2 kV
- Montageart: 35 mm DIN-Schiene
- 3 Module
- Max. Starrer Leiterquerschnitt (starr, halbsteif) 35 mm²
- Max. Flexibler Leitungsquerschnitt (Kapillare) 25 mm²
- Signalisierung an der Leuchte: Optisch
- Prüfklasse Typ 2
- Schutzart: IP20
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 1500V
- Module: 3
- Maximaler Strom: 40KA
- Typ: 2
- Modell: DC
- Stromkreisschutz: Überspannungsableiter
