FTE DTT Antennen Kit mit 5G Filter mit Verstärker und Netzteil VKIT7-5G
FTE VKIT7-5G
8055271138558
Der Bausatz FTE ist die ideale Lösung für die Einrichtung einer kleinen terrestrischen TV-Installation in Gebieten mit guter digitaler terrestrischer Signalabdeckung, die eine gute Signalqualität und Schutz vor Störungen garantiert.

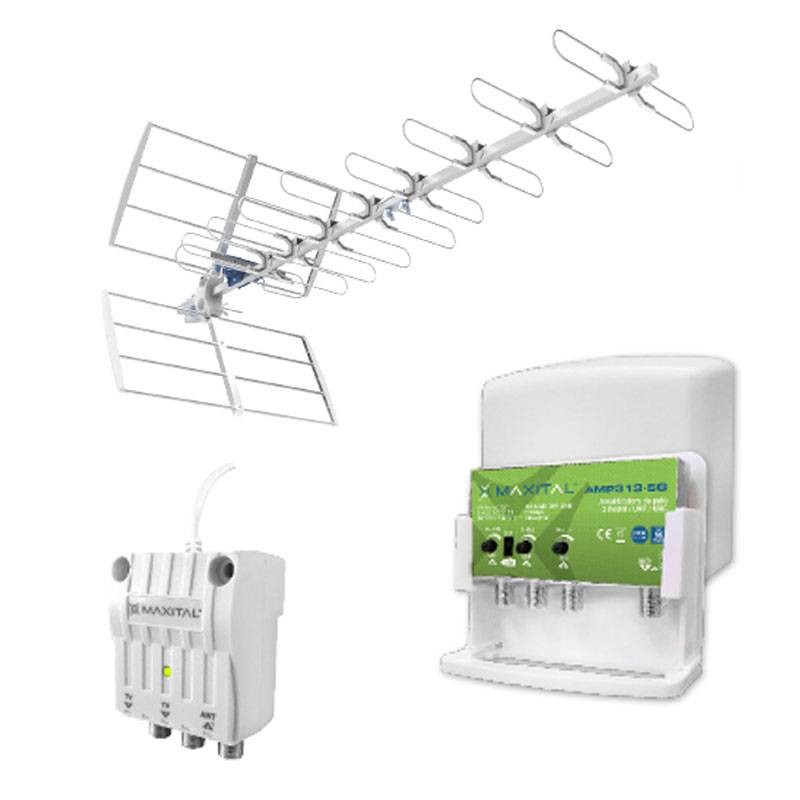

Der Bausatz besteht aus:
-
1 Stück DTT-UHF-Antenne (Code TOP47-5G)
-
1 x 12V-Netzteil (Code LPS302)
-
1 Stück 2-Eingangs-Mastverstärker (BIII / UHF) mit integriertem 5G-Filter (Code AMP204-5G)
66,95 €
Verfügbare Artikel: 2
: 1
FTE Kit Komponenten Antennenverstärker und Stromversorgung VKIT7-5G

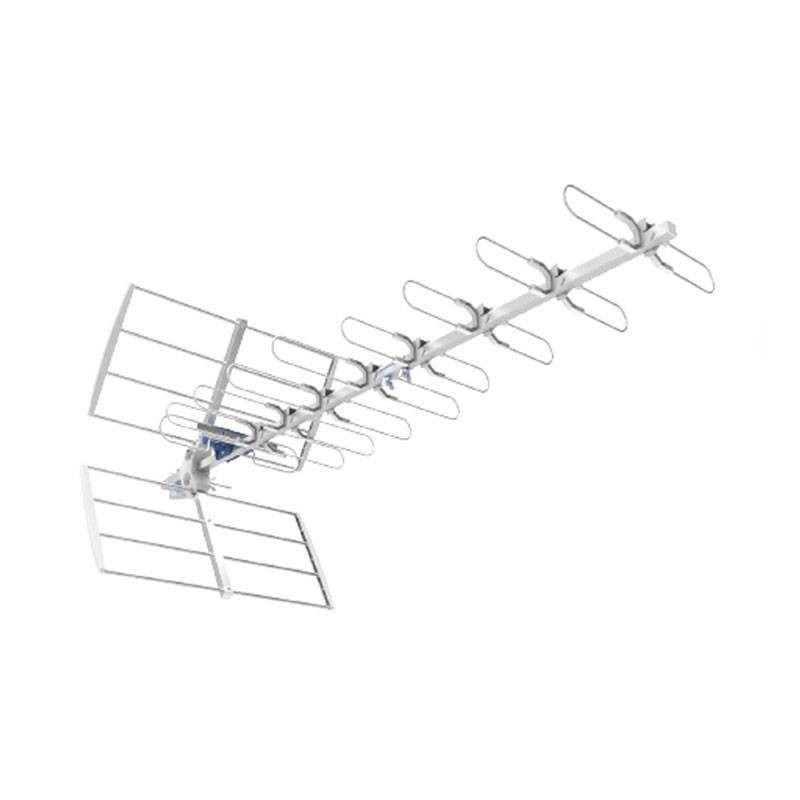

DTT UHF-Antenne
5G-Breitband-UHF-Richtantenne mit 11 Elementen, bestehend aus einem 18x12x0,75 mm großen Träger mit Elementen, die in einem 4 mm dicken Aluminiumstab eingeschlossen sind, einem Dipol mit F-Stecker und Steckerschutzkappe. Ideal für Einzelinstallationen oder kleine zentralisierte Systeme.
Technische Daten UHF-Antenne
Technische Daten
| Kenndaten | Wert |
|---|---|
| Anzahl der Elemente | 11 |
| Band | UHF |
| Unterstützte Kanäle | 21-48 |
| Frequenzbereich | 470-694 MHz |
| Maximale Verstärkung | 14 dBi |
| Vorwärts/Rückwärts-Verhältnis | 26 dB |
| Strahlbreite (-3 dB) H/V | 38° / 45° |
| Impedanz | 75 Ohm |
| Steckertyp | F |
| Polarisation | Horizontal und vertikal |
| Windwiderstand (120 km/h) | 71 N |
| Durchmesser der Mastbefestigung | 28-60 mm |
| Abmessungen (B x H x T) | 565 x 520 x 1280 mm |
| Reflektor | Ø 8 x 0,8 mm / Vorhangtyp |
| Abmessungen der Halterung | 18 x 18 x 0,75 mm |
Zusätzliche Merkmale
| Merkmal | Wert |
|---|---|
| Integrierter 5G-Filter | Im Dipol |
| Montage | Werkzeugloses Klicksystem |
| Dipol | Schnellkupplung |
| Elemente | Vormontiert |
| Verstellung | Zenit für horizontale/vertikale Polarisation |
| Richtwirkung | Gut |
| Mechanische Robustheit | Hoch, mit 18 x 18 mm Halterung |
12V-Stromversorgung LPS-Serie
Stromversorgung über Koaxialkabel für aktive TV-Antennen, Vorverstärker und Mastverstärker. 12V/350mA Stromversorgung. Kunststoffgehäuse für die Montage auf DIN-Schiene. Kann in 503 Unterputzdose oder auf DIN-Schiene installiert werden.
Technische Daten 12V TV-Netzteil
Technische Daten
| Merkmal | Wert |
|---|---|
| Anzahl der Eingänge | 1 |
| Anzahl der Ausgänge | 2 |
| Frequenzbereich | 5 bis 862 MHz |
| Ausgangsspannung | 12 VDC |
| Maximaler Ausgangsstrom | 350 mA |
| Eingangsspannung | 230 VAC / 50 Hz |
| Durchgangsdämpfung | < 4 dB |
| Art der Spannungsversorgung | Schalten |
| Isolationsklasse | II |
| Kurzschluss-Schutz | Ja, selbstrückstellend |
| Gehäusetyp | Druckfestes ABS - Montage auf DIN-Schiene |
| Betriebstemperaturbereich | -10 ÷ +40 °C |
| Abmessungen (B x H x T) | 61 x 38 x 52 mm |
| Konformität | EN62368, EN55032:2015, EN55035:2017, EN61000 |
Zusätzliche Eigenschaften
| Merkmal | Wert |
|---|---|
| Isolierstoffklasse | II |
| Kurzschlussschutz | Selbstrückstellend |
| Energie-Effizienz | Hoch, niedriger Verbrauch |
| Ausführung | Kompakt, ideal für DIN-Schalttafeln |
| Funktion | TV-Signalverteilung auf zwei Masten |

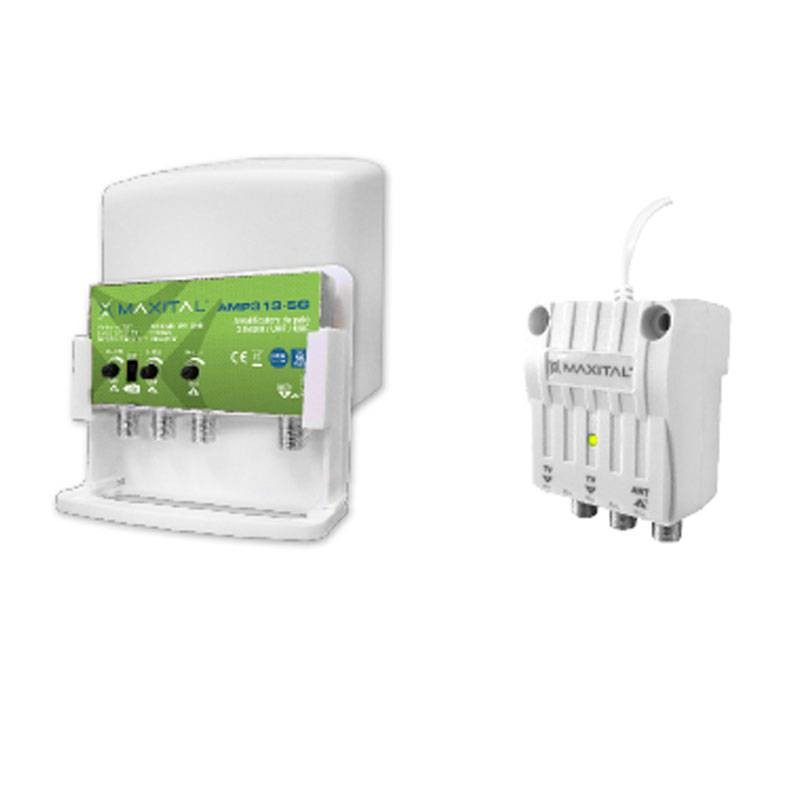

2-Eingangs-Mastverstärker (BIII / UHF) mit integriertem 5G-Filter
2-Eingangs-Mastverstärker der Serie AMP mit 26/28 dB Verstärkung und 115 dBµV Ausgangspegel, 12-V-Stromversorgung, ausgestattet mit internem 5G-Filter und regendichtem Kunststoffgehäuse. Er wird für mittelgroße bis kleine Installationen verwendet.
Technische Daten BIII/UHF-Mastverstärker
Technische Daten
| Kenndaten | Wert |
|---|---|
| Anzahl der Eingänge | 2 (BIII / UHF) |
| Anzahl der Ausgänge | 1 |
| Unterstützte Bänder | 174 bis 230 MHz / 470 bis 694 MHz |
| Verstärkung | 26 dB (BIII) / 28 dB (UHF) |
| Verstärkungseinstellung | 20 dB (BIII) / 20 dB (UHF) |
| Maximaler digitaler Ausgangspegel | 115 dBµV |
| Rauschzahl | ≤ 4 dB |
| Versorgungsspannung | 12 VDC |
| Stromaufnahme | 90 mA |
| Art der Verstärkung | Getrennt BIII / UHF |
| Typ der Anschlüsse | F |
| Maximaler Poldurchmesser | 60 mm |
| Betriebstemperaturbereich | -10 ÷ +55 °C |
| Abmessungen (B x H x T) | 83 x 78 x 28 mm |
| Konformität | EN 50083-2 |
Zusätzliche Eigenschaften
| Merkmal | Wert |
|---|---|
| Hohe Verstärkung | Ja |
| Getrennte Verstärkung | BIII und UHF |
| Integrierter 5G-Filter | Ja |
| Rauschzahl | Niedrig |
| Struktur des Rahmens | Zamak mit abgeschirmten Metallabdeckungen |
| Typ des Gehäuses | Kunststoff |
| Inklusive Zubehör | Klemme zur Befestigung am Mast |
