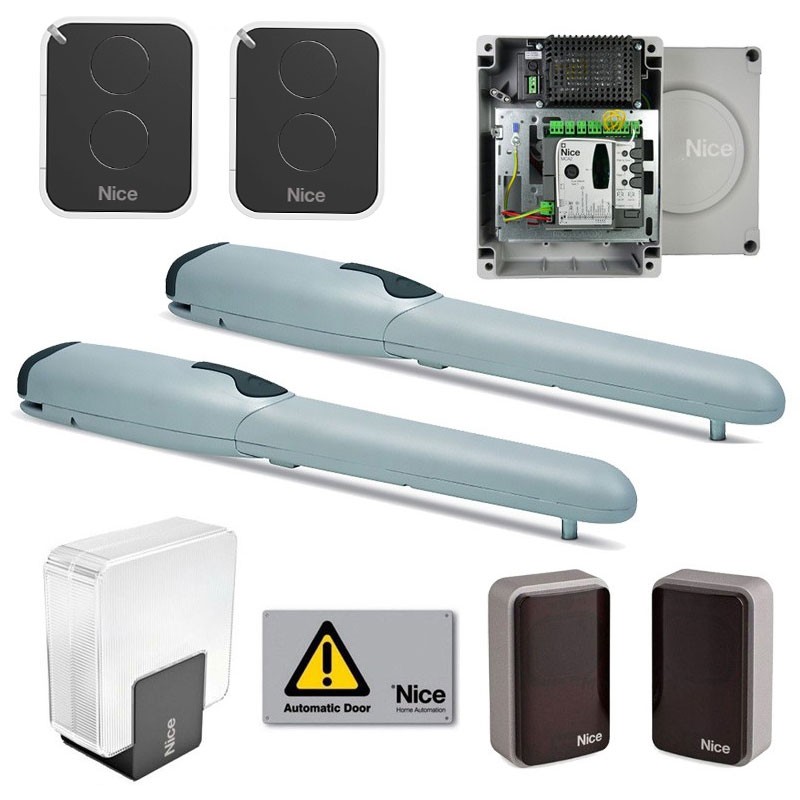

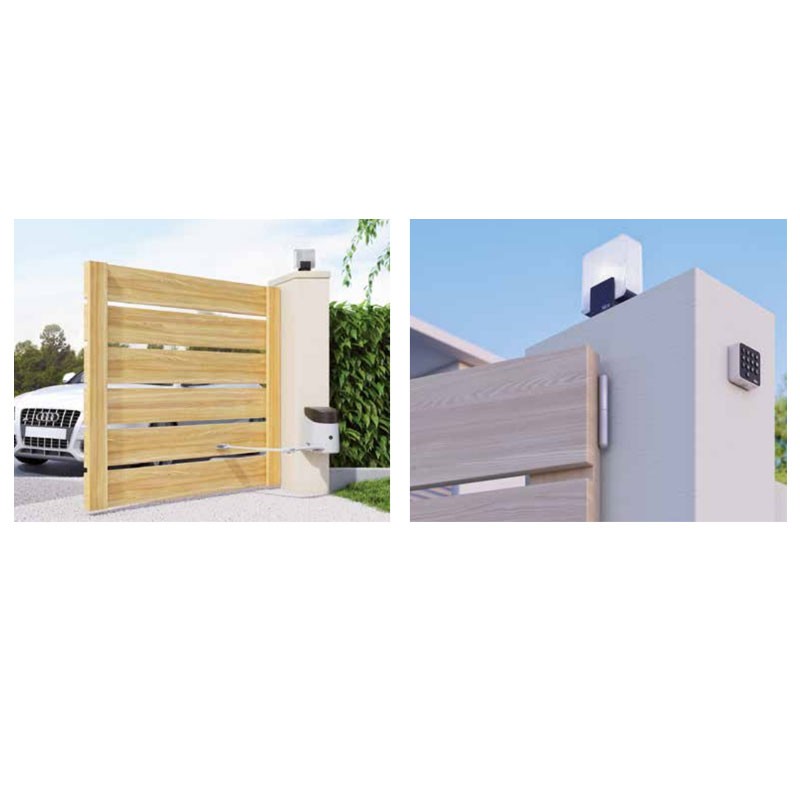

Der Bausatz besteht aus:

• 2 Stück Code WG4024 24 Vdc elektromechanischer Getriebemotor für Aufputzmontage mit Schlüsselentriegelung NICE und mechanischem Endschalter beim Öffnen

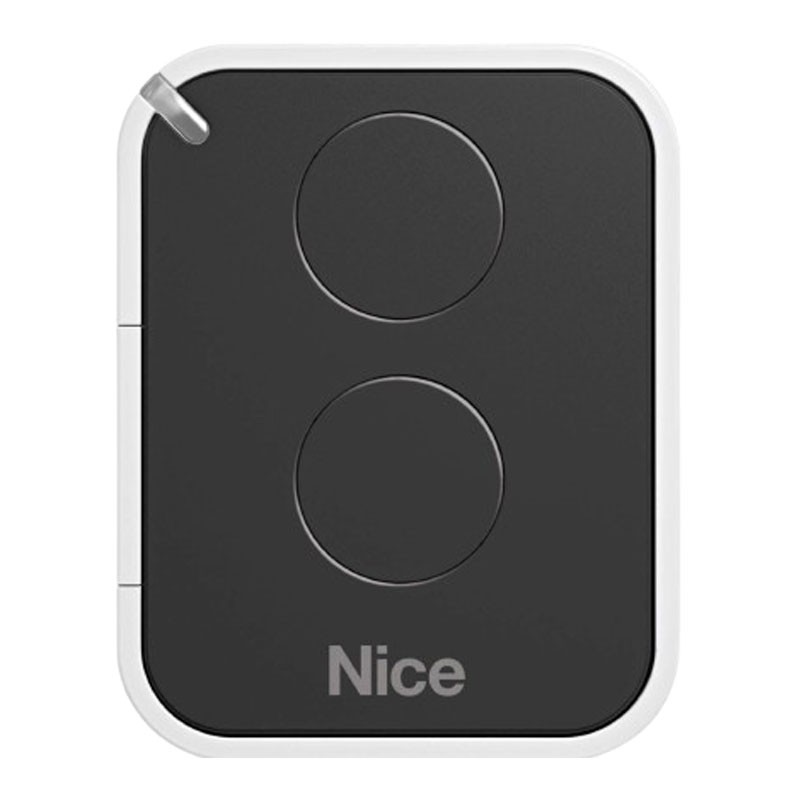

• 2 Stück Sender mit 2 Tasten, Code ON2E, Farbe schwarz, Frequenz 433, 92Mhz
• 1 elektronische Steuereinheit Code MC424L mit integriertem Funkempfänger und steckbarem Zweiwege-Funkempfänger OXIBD im Lieferumfang
• 1 Paar Lichtschranken für den Außenbereich, Code EPM
• 1 Stück LED-Blitzleuchte mit integrierter Antenne Serie ERA LIGHT Code ELAC
• 1 Stück TS-Signaltisch

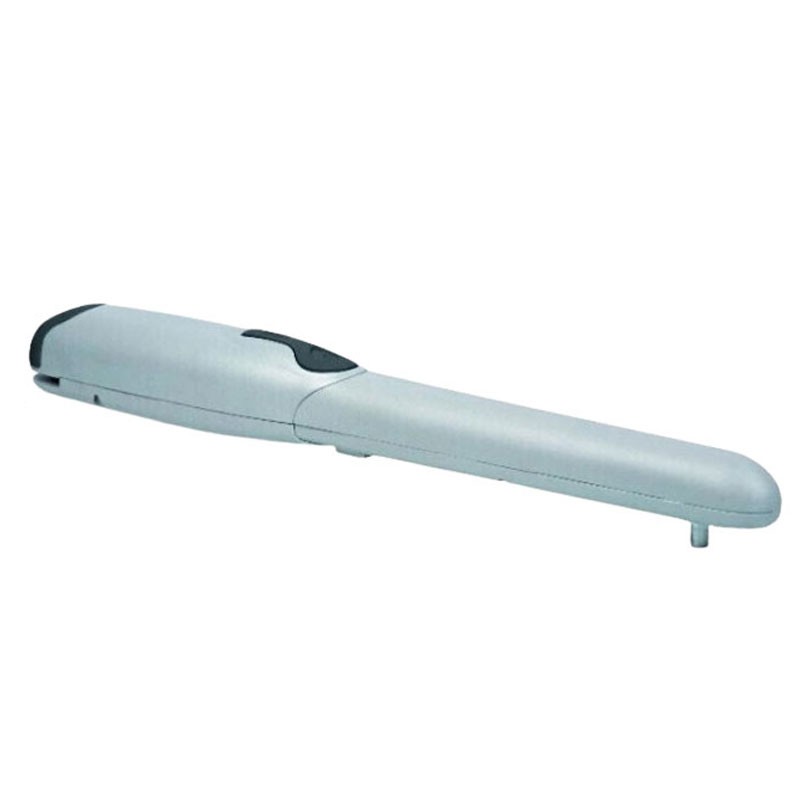

Mit elektromechanischem Getriebemotor WG4024:

• Verwendungsart: für Flügeltore oder Türen
• Speisung 24V
• Max. Stromaufnahme 3,5 A
• Nennaufnahme 2 A
• Maximale Leistungsaufnahme 85 W
• Nominale Leistungsaufnahme 50 W
• Schutzart IP44
• Hub 320 mm
• Leerlaufgeschwindigkeit 0,018 m/s
• Maximale Schubkraft 1500 N
• Nennschubkraft 500 N
• Betriebstemperatur -20 °C bis +50 °C
• Schaltspiele h bei Nenndrehmoment 40
• Geschätzte Lebensdauer zwischen ca. 80.000 und 250.000 Schaltspielen
• Isolierstoffklasse A
• Abmessungen (mm) 770 x 98 x 95 h
• Gewicht (kg) 6

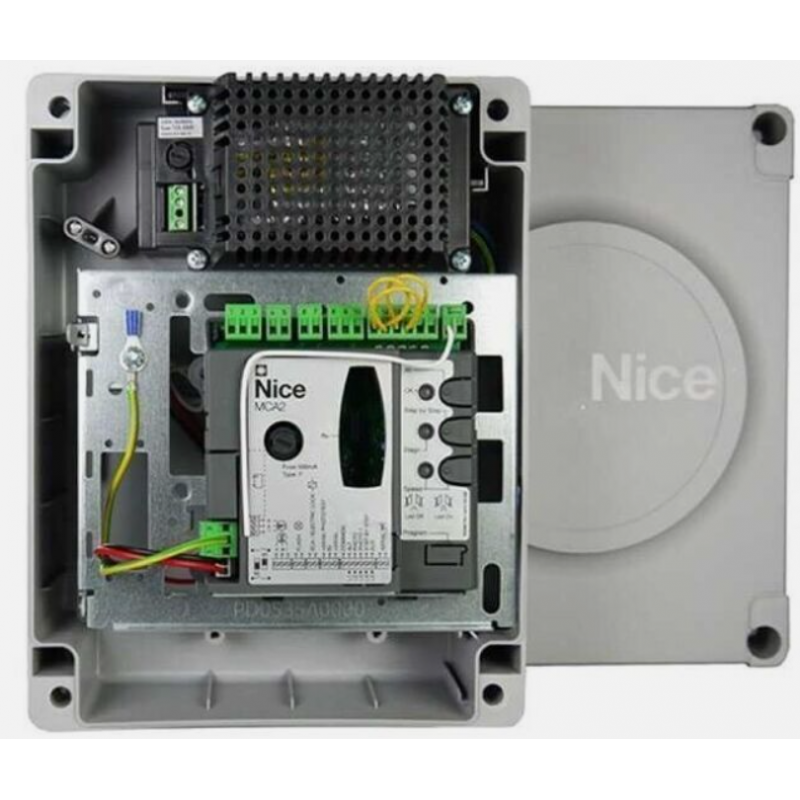

1 Stück elektronische Steuereinheit MC424L mit integriertem Funkempfänger und beidseitig steckbarem OXIBD-Funkempfänger im Lieferumfang: Sie ist für die Steuerung der elektromechanischen Antriebe Wingo, Too, S-fab 24 V für die Automatisierung von Toren oder Drehtüren bestimmt. Er verfügt über ein System zur Überprüfung der Leistung der angeschlossenen Motoren (amperometrisch), das die automatische Erkennung von Endschaltern ermöglicht, die Betriebszeit jedes Motors speichert und eventuelle Hindernisse während der normalen Bewegung erkennt. Diese Funktion erleichtert die Installation, da keine Einstellung der Arbeitszeit und des Torversatzes erforderlich ist. Die Steuerung ist für die normalerweise benötigten Funktionen vorprogrammiert und verfügt über einen Funkempfänger für Fernsteuerungen. Sie kann für zwei Arten von ALT-Eingängen programmiert werden: - Alt Typ NC für den Anschluss an Kontakte vom Typ NC. - Alt mit konstantem Widerstand. Ermöglicht den Anschluss von Geräten mit einem konstanten Widerstand von 8,2 KΩ (z.B. Schaltleisten) an die Steuereinheit.


Technische Daten:

• Spannung: 230 V~ ±10%.
• Frequenz: 50/60 Hz
• Sicherung: 1A Typ T
• Max. Leistungsaufnahme 170 Watt
• Notstromversorgung vorbereitet für PS124 Pufferbatterien und Solemyo Solar Kit
• Maximaler Motorstrom 3 A (mit amperometrischer Eingriffsstufe "Grad 6")
• Service-Netzteilausgang 24 V maximaler Strom 200 mA (Spannung kann von 16 bis 33 V variieren)
• Ausgang Phototest 24 V maximaler Strom 100 mA (die Spannung kann zwischen 16 und 33 V variieren)
• Blinklichtausgang für 24 V Blinkleuchten, max. Leistung 25 W (Spannung kann zwischen 16 und 33 V variieren)
• Torlichtausgang für 24 V Lampen, maximale Leistung 5 W (Spannung kann zwischen 16 und 33 V variieren) oder 12 V~ 25 W Elektroschlösser
• ALT-Eingang für Öffnerkontakte oder konstanten Widerstand 8,2 KΩ +/- 25%.
• Automatische Erkennung der Arbeitsdauer
• Pausenzeit programmierbar auf 5, 15, 30, 45, 60, 80, 120, 180 Sekunden
• Entladezeit programmierbar auf 0,2, 0,4, 0,6, 0,8, 1,0, 1,2, 1,4 Sekunden
• Verzögerung beim Öffnen des Flügels programmierbar auf 0, 5, 10, 15, 20, 30, 40, 50% der Arbeitszeit
• Automatisch erkannte Verzögerung beim Schließen des Flügels
• Max. Kabellänge 30 Meter
• Funkempfänger Typ "SM" steckbar für SMXI-, SMXIS-, OXI-Empfänger (Mode I und Mode II)
• Betriebstemperatur - 20 bis +55 °C
• Schutzart IP54 bei intaktem Gehäuse

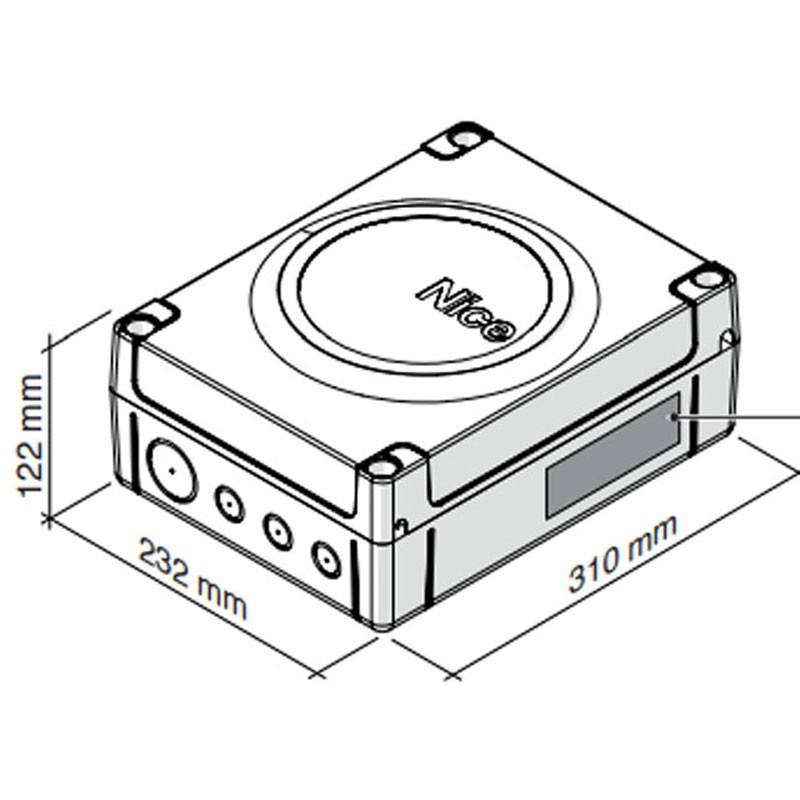

• Abmessungen (mm) 310 x 232 x H 122
• Gewicht (kg) 4,1

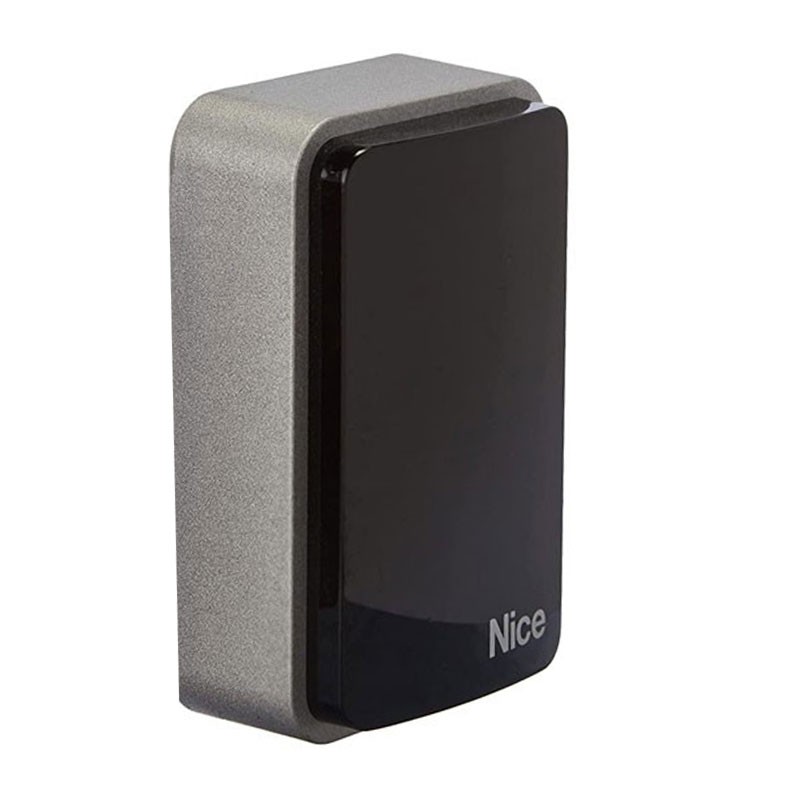

1 Stück Paar EPM-Fotozellen für den Außenbereich:

• Geschätzte Reichweite 15 Meter (30 mit Überbrückung + 10 abgeschaltet)
• Spannungsversorgung ohne Steckbrücke 24 Vac/Vdc Grenzwerte: 18-35 Vdc, 15-28 Vac mit Steckbrücke 12 Vac/Vdc Grenzwerte: 10-18 Vdc, 9-15 Vac
• Stromverbrauch (mA) 25 RX, 30 TX
• Maximale Stromaufnahme: ca. 55 mA (TX + RX)
• Winkel des vom TX ausgesandten Strahls: 20° (± 25%)
• Erfassungswinkel des RX: ca. 20°, ohne Reduktionskegel; 8°, mit Reduktionskegel (± 25%)
• Schutzart IP44
• Ansprechzeit: weniger als 30ms
• Betriebstemperatur: -20/+50°C
• Montage: Befestigung der Elemente gegenüberliegend, an zwei senkrechten Wänden parallel zueinander oder auf einer speziellen Säulenhalterung
• Relaiskapazität max. 500 mA und 48 V
• Abmessungen (mm) 50 x 80(h) x 28,5 mm
• Gewicht 143 Gramm



Vorteile:

• Sicher: Gerät vom Typ D gemäß EN12453 zur Erkennung von Hindernissen in der optischen Achse zwischen Sender (TX) und Empfänger (RX)
• Mit der Fototestfunktion kann die Ausfallsicherheit der Kategorie 2 nach EN 954-1 erreicht werden
• Modernste Technologie: Blendschutzschaltung eliminiert mögliche Störungen durch Sonnenlicht
• EPM-Modelle, ermöglicht 2 Durchflussstufen
• Widerstandsfähig, auch in einbruchsicherer Ausführung: wetterfestes ABS-Gehäuse, auch mit Metallgehäuse erhältlich

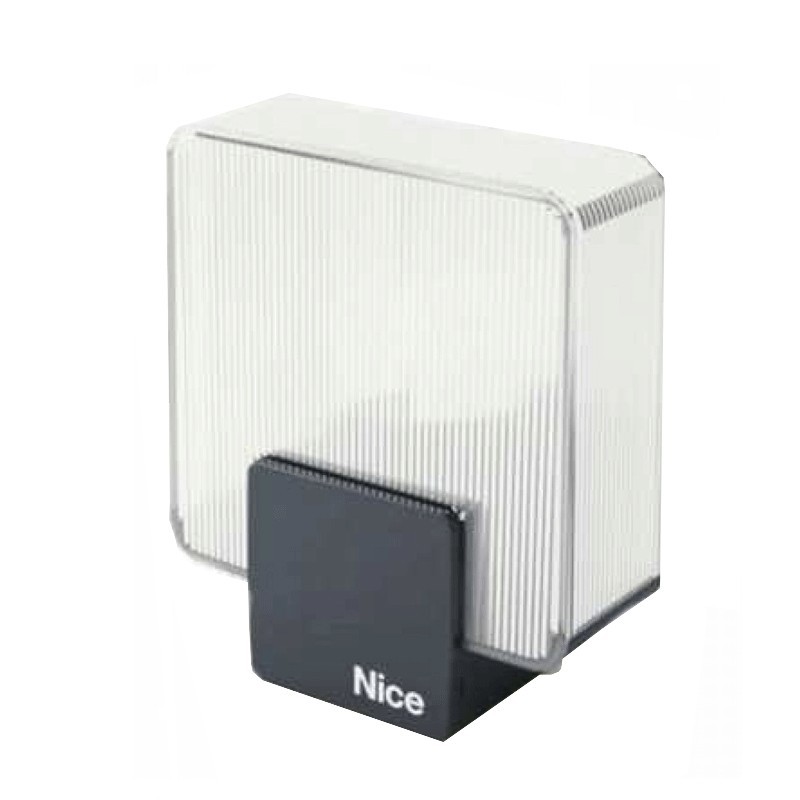

1 Stück LED-Blitzleuchte mit integrierter Antenne Serie ERA LIGHT Code ELAC: Kompatibel mit verschiedenen elektrischen Normen und auch in Bereichen mit Spannungsschwankungen einsetzbar. Besonders stoßfestes Gehäuse, geeignet für die Befestigung in verschiedenen Positionen. Verbraucht ca. 80% weniger Strom als herkömmliche Kennleuchten, integrierte 433,92 MHz-Antenne.



Technische Daten:

• Spannungsversorgung: 90-240 Vac
• Frequenz: 50/60 Hz
• Maximale Aufnahme: 36 mA
• Leistung: 5 Watt
• Lampe: weiße LED
• Internes Blinklicht: ja
• Max. Betriebszyklus: 33% (5s ton, 10s toff)
• Schutzart: IP44
• Betriebstemperatur: -20/+50°C
• Abmessungen: 132X72X155
