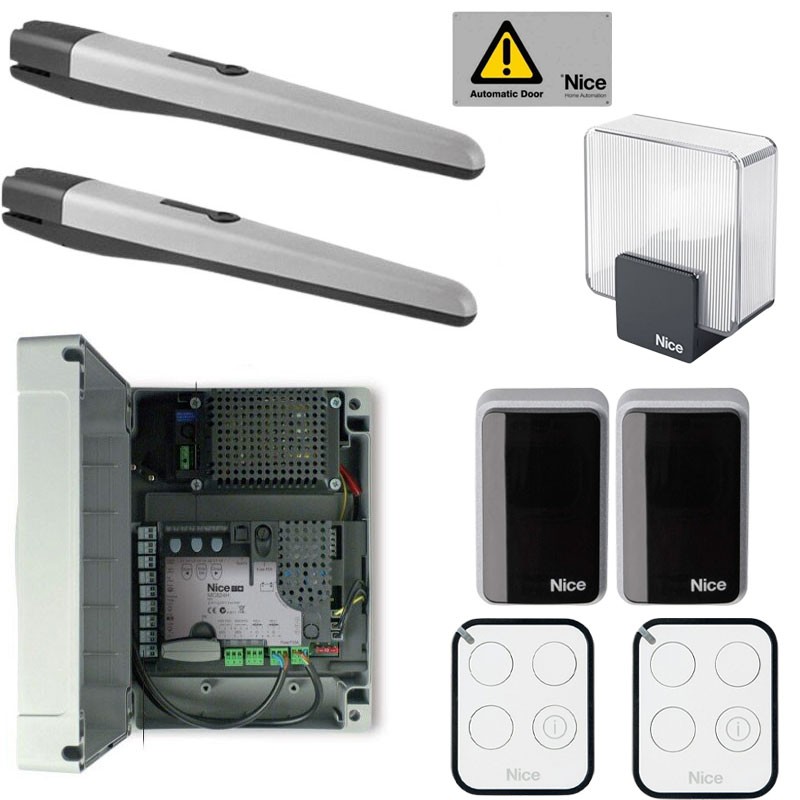

Bausatz für die Automatisierung von Flügeltoren mit Flügeln bis zu 3 Metern, 24 Vdc Stromversorgung, Aufputzmontage, ideal für den Einsatz im Wohnbereich. Elektromechanischer Getriebemotor mit magnetischem Encoder. Neuer Bausatz, vorbereitet für das Solarsystem Solemyo und das System Opera für die Verwaltung, Programmierung und Diagnose der Fernautomatisierung dank der neuen Steuereinheit Moonclever (MC824H), ausgestattet mit der Technologie Nice BlueBUS. Zuverlässigkeit und Langlebigkeit dank des Gehäuses, das aus zwei robusten Aluminiumschalen mit Polyesterlackierung besteht, die widerstandsfähiger gegen Witterungseinflüsse sind. Die beweglichen Innenteile sind vollständig aus Stahl, Leichtmetalllegierungen und Technopolymeren gefertigt. Geräuscharmer Betrieb: patentierte Schneckenanordnung der Innenteile aus Bronze. Großer und bequemer Anschlussraum: schneller und einfacher Zugang von oben zu den Innenteilen, die sich im oberen Motorraum befinden.





Technische Daten der einzelnen Komponenten des Kits:

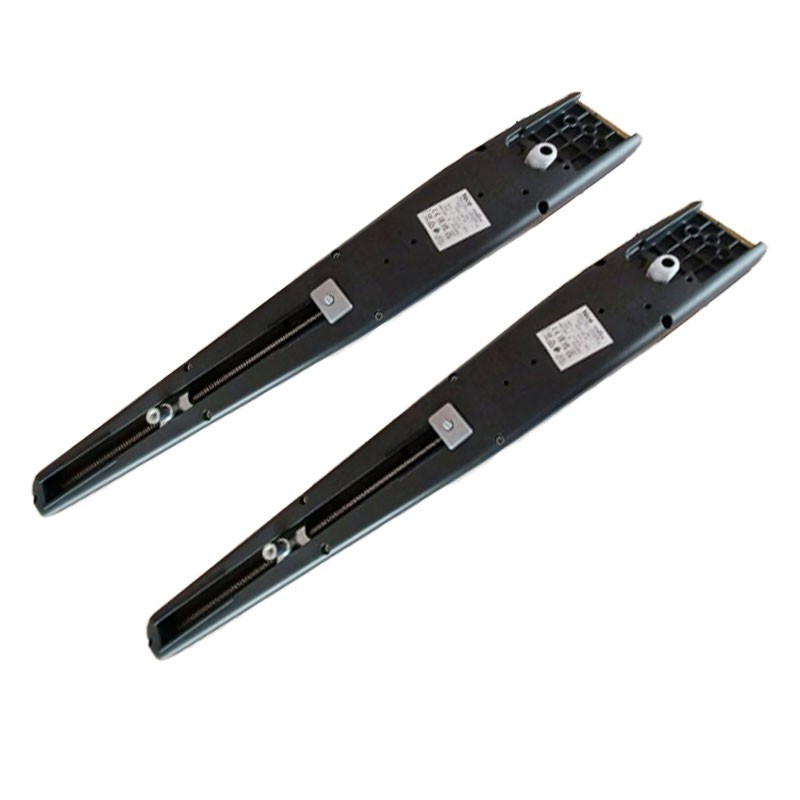

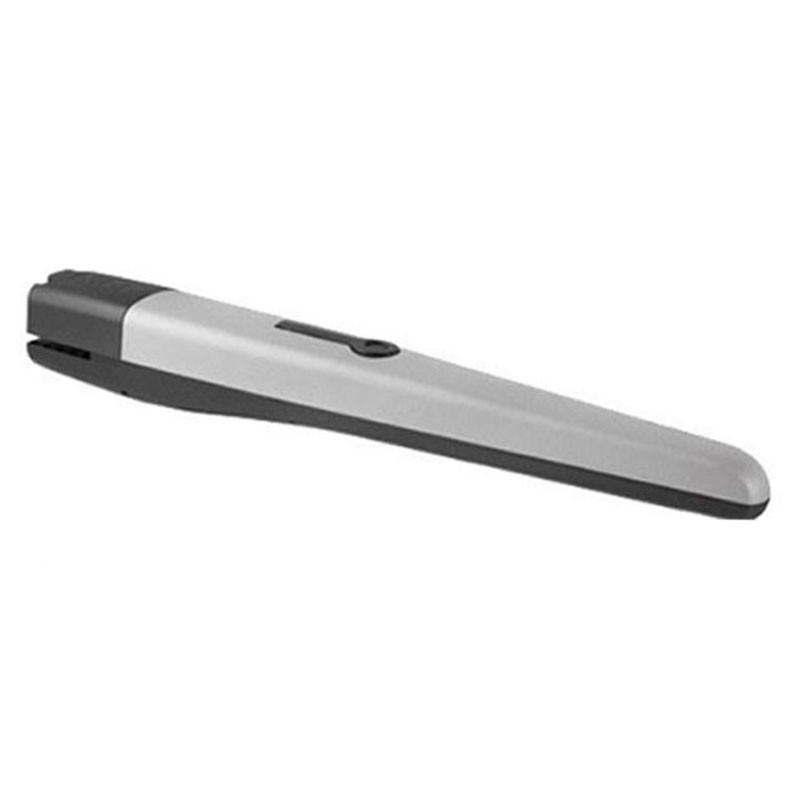

2 irreversible elektromechanische Toona-Getriebemotoren der Serie 4 für Drehtore oder Drehtüren (Code TO4024):

• Stromversorgung: 24Vdc
• Maximale Stromaufnahme: 5 Ampere
• Nennaufnahme: 2 Ampere
• Maximale Leistungsaufnahme: 120W
• Nominale Leistungsaufnahme: 48W
• Eingebauter Kondensator: nein
• Schutzart: IP44
• Hub 385 mm
• Leerlaufgeschwindigkeit 0,016 m/s
• Leerlaufgeschwindigkeit 0,016 m/s
• Maximale Kraft 1800 N
• Nennkraft 600 N
• Betriebstemperatur -20 °C bis +50 °C
• Wärmeschutz: NO
• Zyklen/h bei Nennkraft: 95
• Isolierstoffklasse F
• Gewicht: ca. 6 kg
• Abmessungen (mm) 820 x 115 x 105 h

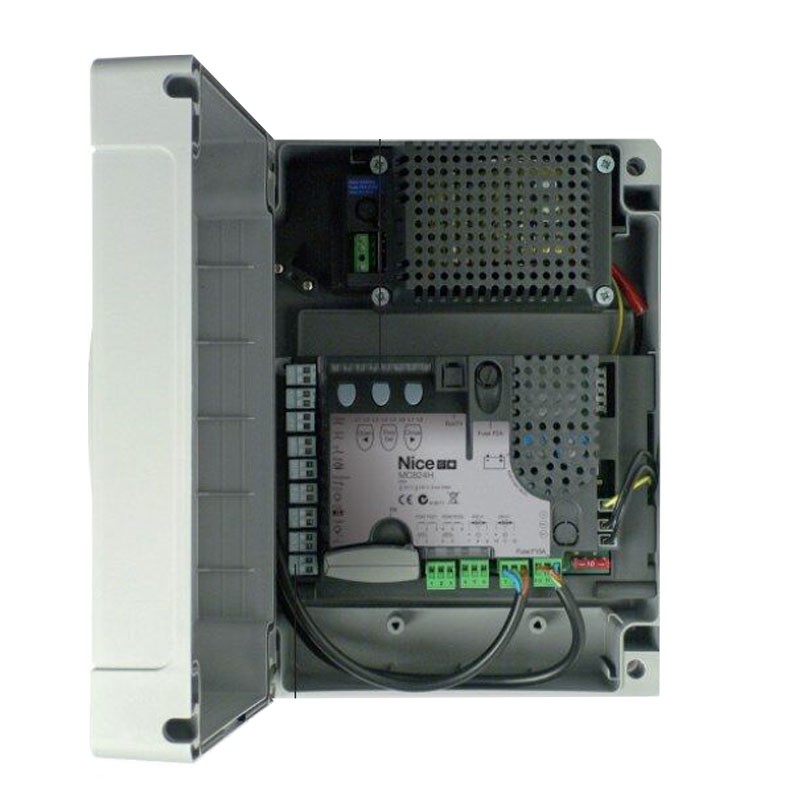

1 Elektronische Steuereinheit MC824H: Dies ist eine elektronische Steuereinheit für die Automatisierung von Drehtoren. Sie ist in der Lage, elektromechanische Antriebe zu steuern. Sie verfügt über ein System zur Überprüfung der Leistung der angeschlossenen Motoren (amperometrisch). Dieses System ist in der Lage, Endschalter automatisch zu erkennen, die Betriebszeit jedes einzelnen Motors zu speichern und eventuelle Hindernisse während der normalen Bewegung zu erkennen. Diese Funktionen vereinfachen die Installation erheblich, da keine Einstellung der Arbeitszeit und des Torversatzes erforderlich ist. Vorprogrammiert für die normalerweise benötigten Funktionen und mit integriertem Funkempfänger für Fernbedienungen.



• Netzspannung: 230 Va ±10%
• Frequenz: 50/60 Hz
• Netz-Nennleistungsaufnahme 200 W
• Leistungsaufnahme des Batterieanschlusses des Steuergeräts bei "Standby-all"-Betrieb: weniger als 100 mW
• Betriebstemperatur -20°C ... +55°C
• Einsatz in besonders sauren oder salzhaltigen oder explosionsgefährdeten Umgebungen: NEIN
• Schutzart IP54 bei intaktem Gehäuse
• Abmessungen (mm) 310 x 232 x H 122
• Gewicht (kg) 4,1

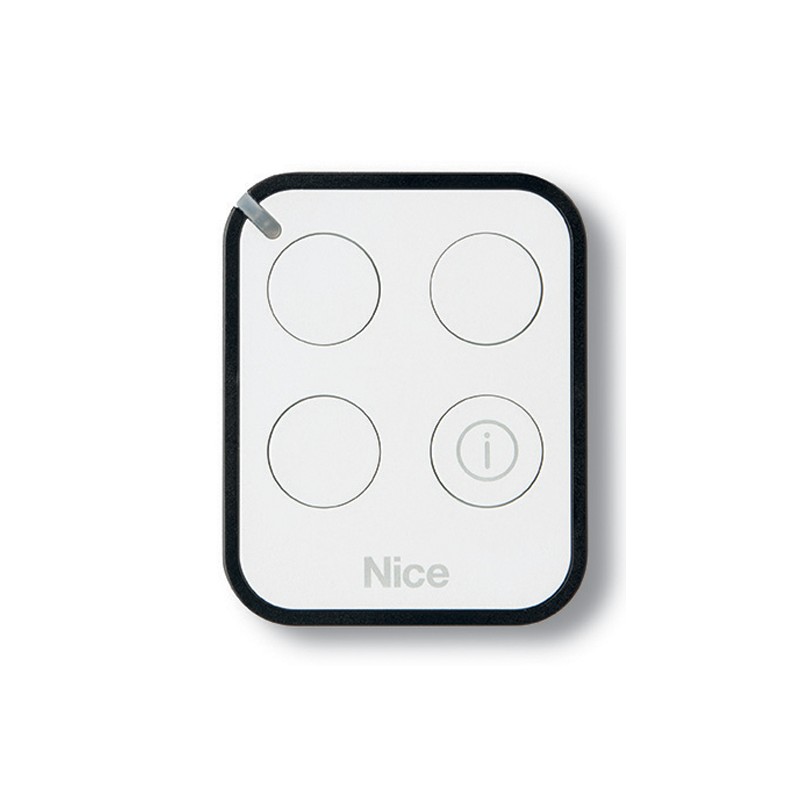

2 Sender mit 3 Kanälen 433,92 MHz (Code ON3EBD), erforderlich für die Steuerung von Automationen (Tore, Garagentore, Straßenschranken und ähnliches). Arbeitsfrequenz 433,92 MHz bidirektional. Spannungsversorgung: 3 Vdc; Lithiumbatterie Typ CR2032. Ausgestattet mit 4 Tasten, 3 Tasten zum Senden von Befehlen und 1 Funktionstaste zur Abfrage des Automatisierungsstatus oder zur Codeänderung.

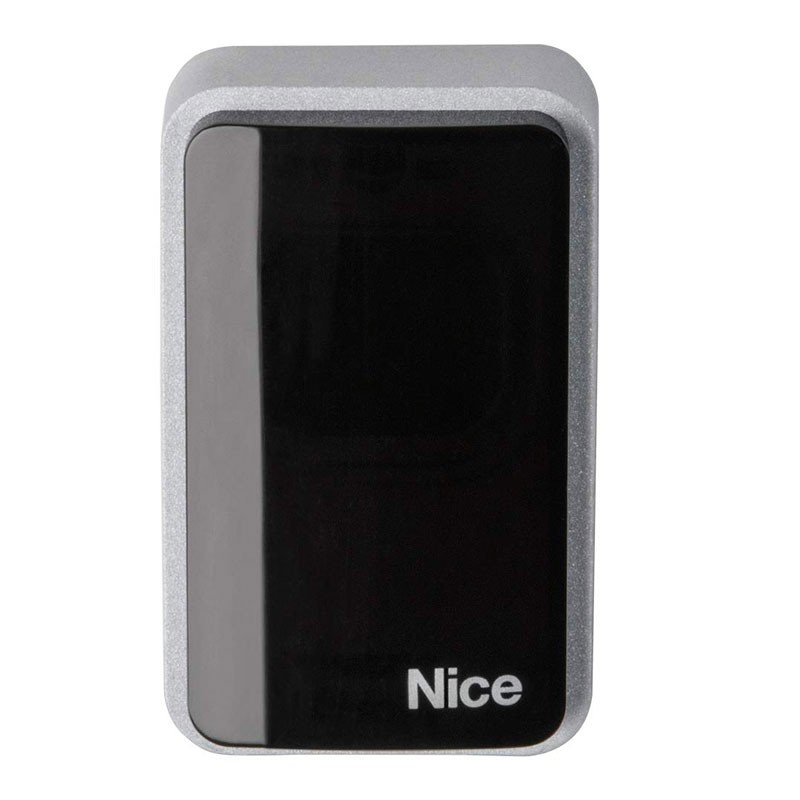

1 Paar Lichtschranken (Code EPMB): Diese Vorrichtung ist eine Fotozelle, d.h. ein Präsenzmelder vom Typ D, gemäß EN 12453. Vorgesehen für Automatisierungssysteme für Türen, Tore, Garagentore und ähnliches. Das Gerät ist mit der "BlueBus"-Technologie ausgestattet, die den Anschluss und die Kommunikation zwischen den Fotozellen und dem Steuergerät (oder der Schnittstelle) mit zwei elektrischen Leitern ermöglicht. Die Verbindung ist "parallel"; jedem Fotozellenpaar wird durch das Einfügen bestimmter Steckbrücken eine spezifische Funktion in der Automatisierung zugewiesen.



• Verwendete Technologie: direkte optische Interpolation zwischen TX und RX, mit moduliertem Infrarotstrahl
• Reichweite: Nutzreichweite 15 Meter, maximale Reichweite 30 Meter. Die Reichweite kann bei atmosphärischen Phänomenen (Nebel, Regen, Staub usw.) um 50 % reduziert werden.
• Schutzart: IP44
• Einsatz in sauren, salzhaltigen oder explosionsgefährdeten Umgebungen: nein
• Betriebstemperatur: -20 bis +50°C
• Montage: Befestigung der Elemente voreinander, an zwei senkrechten Wänden parallel zueinander oder an einer speziellen Säulenhalterung

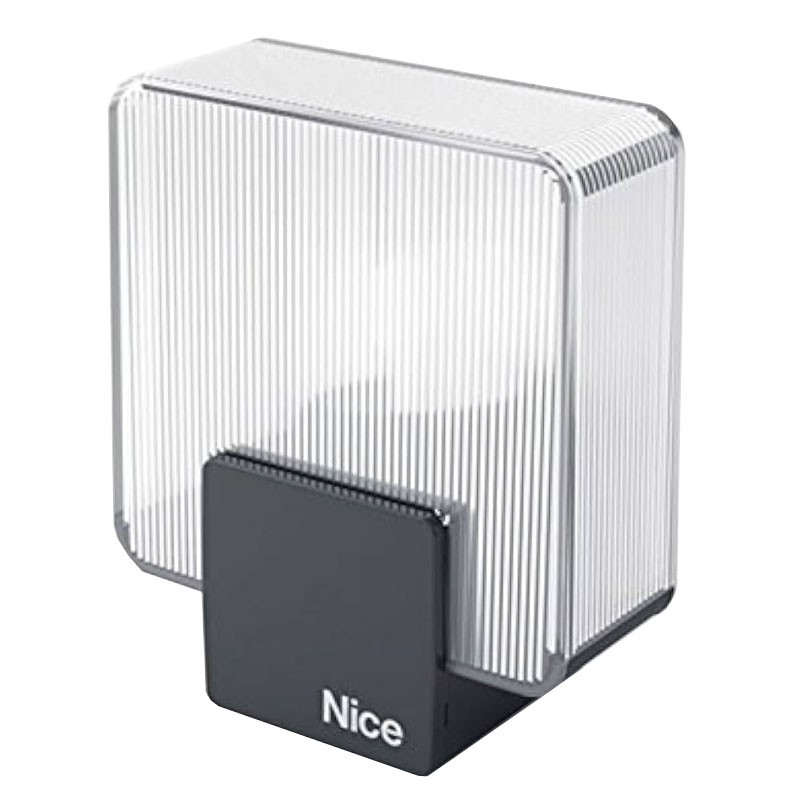

1 LED-Blitzwarnleuchte mit integrierter Antenne (Code ELDC): Besonders stoßfestes Gehäuse, geeignet für die Befestigung in verschiedenen Positionen. Verbraucht ca. 80% weniger Strom als herkömmliche Warnleuchten, integrierte 433,92 MHz-Antenne.



• Stromversorgung: 12/36 Vdc
• Maximaler Verbrauch: 230 mA
• Leistung: 5,6 Watt
• Lampe: weiße LED
• Internes Blinklicht: ja
• Maximaler Betriebszyklus: 50% (5s ton, 5s toff)
• Schutzart: IP44
• Betriebstemperatur: -20/+50°C
• Abmessungen: 132X72X155
