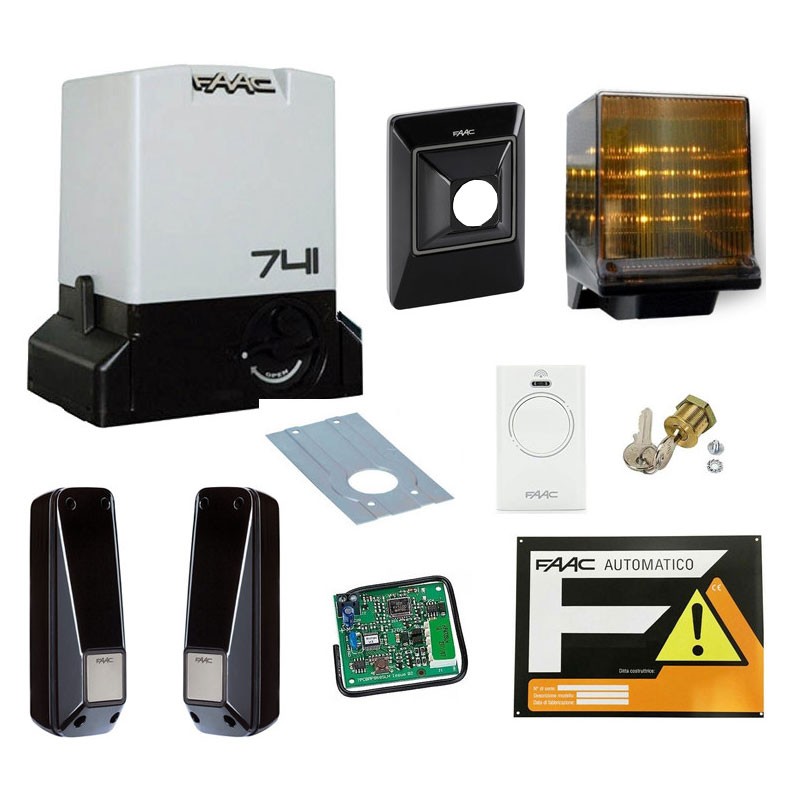

Technische Daten der Komponenten des Faac DELTA 3-Bausatzes für Schiebeantriebe bis 900KG 230V:





1 741 E Z16 Getriebemotor mit eingebauter Elektronik und Encoder, Fundamentplatte (Code 1097815): Vereinfachte Programmierung dank des Displays und der vorverdrahteten, drehbaren Platine. Magnetischer Endschalter. Eingebauter Encoder für die Umkehrung bei Hindernissen und die präzise Steuerung der Öffnung und Verlangsamung.



Merkmale:

• Netzspannung 220-240V~ 50/60 Hz
• Elektromotor: Einphasiger Asynchronmotor
• Max. Leistung 500 Watt
• Max. Drehmoment 24 Nm
• Max. Schubkraft 650 N
• Untersetzungsverhältnis 1:25
• Maximale Flügelbreite 15 Meter
• Geschwindigkeit des Flügels 12 m/min
• Drehzahlregelung und Motorsteuerung Nein
• Magnetischer Endschalter
• Ritzel Z16 Modul 4
• Geber: Optischer Geber
• Krafteinstellung: Über elektronische Karte
• Betriebsumgebungstemperatur: -20°C bis +55°C
• Wärmeschutz: 140°C
• Schutzart IP44
• Gewicht 11 kg
• Abmessungen (BxTxH): 295 x 181 x 320 mm
• Max. Gewicht der Tür: 900 kg
• Häufigkeit der Nutzung: S3 - 40%
• Elektronische Ausstattung: eingebaut 740D




1 FAACLED 230V Blinker (Code 410023):

• Stromversorgung: 230V
• Schutzart: IP55
• Betriebsumgebungstemperatur: -20°C/+55°C
• Farbe der Kuppel: gelb
• Ausgestattet mit integrierter LED-Schaltung und Blinken



1 Paar Fotozellen XP 20 D (Code 785102): Einstellbare Wandfotozelle Faac XP20 D für die Automatisierung von Toren.



Eigenschaften der Fotozelle:

• Versorgungsspannung: 24V
• Maximale Entfernung der Lichtschranke 20 Meter
• Art der Installation: Wandbefestigung
• Schutzart: IP54
• Selbstausrichtungswinkel: ± 7° (20 m) ± 13,5° (5 m)
• Horizontaler Ausrichtungswinkel: -90° +90°
• Abmessungen (BxTxH): 41,5 x 42,5 x 130 mm
• Stromaufnahme: Rx (30 mA) + Tx (20 mA)
• Art der Kontakte : N.C
• Schaltleistung: 60 VA / 24 W
• Betriebsumgebungstemperatur: -20/+55°C



1 Schlüssel- und Steuerschalter XK10 (Code 401302): Faac XK10 Schlüssel- und Steuerschalter, 1 Umschaltmikroschalter, ohne Schloss.

• Art der Wand- oder Säulenmontage
• Schaltleistung 100 mA
• Schutzart IP54
• Betriebsumgebungstemperatur -20 °C/+55 °C
• Abmessungen (BxTxH) 72 x 35 x 100 mm



1 Kundenspezifisches Schlüsselschloss (Code 71275101): Kundenspezifisches Schloss für Schlüssel und Steuertaste XK10.




1 Steckbarer 1-Kanal-Empfänger RP 433 SLH (Code 787824): Original FAAC RP 433 SLH Ein-Kanal-Steckempfänger. Ausgestattet mit dem von FAAC patentierten selbstlernenden SLH-Codierungssystem mit Rolling Code, das bis zu 250 Codes speichern kann. Er arbeitet auf der Frequenz von 433Mhz und bedient die Sender FAAC XT2 433 und XT4 433. Der Empfänger ist außerdem mit einem 5-poligen Molex-Stecker ausgestattet, der es ermöglicht, schnell an FAAC-Geräte anzuschließen, die mit einem solchen Stecker ausgestattet sind.

Merkmale:

• 20V bis 30V DC Versorgungsspannung
• Bis zu 250 Sender können gespeichert werden
• Nennreichweite 50 Meter
• Abmessungen 55x53 mm
• Anzahl der Kanäle 1
• Empfangsfrequenz 433 Mhz
• Rolling Code SLH-Codierungssystem
• Schutzart IP44
• Umgebungsbedingungen -20 °C bis 55 °C





1 XT2 433 SLH LR 2-Kanal-Sender (Code 787007): Faac XT2 Zweikanal-Fernbedienung, Betriebsfrequenz 433,92 MHz, Farbe weiß, mit SLH LR-Technologie Kodierungstyp. Spezifische Steuerung von automatischen Toren. Stromversorgung durch 2 Lithium-Batterien 3V CR2032 bereits enthalten.



Ersetzt frühere 433 SLH Modelle wie TML2 433 SLH - T2 433 SLH - XT2 433 SLH Code 787003.



SLH (self learning hopping code): Der Code ändert sich jedes Mal, wenn der Sender benutzt wird. Ein Algorithmus erkennt und validiert ihn. Vorteile: Klonen fast unmöglich. Möglichkeit der Replikation der kodierten Sender, auch aus der Ferne des Empfängers, mit dem patentierten SELF LEARNING System (Sender zu Sender), einfach durch Drücken der Tasten nach einer bestimmten Sequenz.




LR = GROSSE REICHWEITE: können die Sender dank einer zusätzlichen, in der Nähe des Senders angebrachten Antenne fast das DOPPELTE der derzeitigen Entfernung zurücklegen. FAAC-Patent Der Sender SLH LONG RANGE führt bei jeder Betätigung der Bedientasten in Echtzeit eine Umgebungserfassung durch (z. B. Position der Hand, Vorhandensein von elektrischen Störungen usw.) und konfiguriert die Elektronik automatisch neu, um die abgestrahlte Leistung bei jeder Übertragung zu maximieren. Vollständig kompatibel mit früheren SLHs.



Wie wählt man eine Fernbedienung aus?

Prüfen Sie zunächst, ob die vorhandene Fernbedienung ein Master ist, drücken Sie eine beliebige Taste und prüfen Sie das Blinken der LED: Blinkt sie kurz auf, bevor sie dauerhaft leuchtet, handelt es sich um einen MASTER; leuchtet die LED dagegen sofort dauerhaft, handelt es sich um einen SLAVE. In diesem Fall können Sie die neue Fernbedienung nicht aktivieren, Sie müssen sich an den Installateur oder Administrator des Systems wenden oder einen Master beschaffen.
Faac hat Fernbedienungen hergestellt, die in den Frequenzen 868 Mhz und 433 Mhz fast identisch sind. Prüfen Sie zunächst die Schrift auf der Rückseite, wenn sie nicht mehr lesbar ist, achten Sie auf diese kleinen Unterschiede:
Bei den Modellen XT2 und XT4, die es sowohl in weißer als auch in schwarzer Farbe gibt, ist die Frequenz bei der weißen Fernbedienung 868 Mhz, wenn das FAAC-Logo und der Kreis um die Tasten schwarz sind, bei der grauen Fernbedienung 433 Mhz;; bei der schwarzen Fernbedienung ist die Frequenz 868 Mhz, wenn das FAAC-Logo und der Kreis um die Tasten weiß sind, bei der grauen Fernbedienung 433 Mhz. Die Vorgängerversion des XT2 433 Modells mit der Nummer 787003 hatte nicht die Abkürzung LR und nicht die kleine Serigraphie über der LED, aber es ist das gleiche Produkt;
für die Modelle TML2 und TML4, wenn das FAAC Logo grau ist, ist die Frequenz 868 Mhz, wenn es blau ist, ist die Frequenz 433 Mhz;
für die Modelle T2 und T4, wenn die Fernbedienung anthrazitgrau mit schwarzen Tasten ist, ist die Frequenz 868 Mhz, wenn die Fernbedienung schwarz mit schwarzen Tasten ist, ist die Frequenz 433Mhz;
es gibt eine ähnliche Fernbedienung, die XT4 433 RC (nicht SLH), die nicht kompatibel ist, sie kann durch die unterschiedliche Form des Knopfkreises und durch die LED, die rund statt oval ist, unterschieden werden.




Eigenschaften des Senders:

• Arbeitsfrequenz 433,92 MHz
• Anzahl der Tasten 2
• Farbe Fernbedienung weiß
• Farbe Faac Schrift grau
