Abb Schaltschrankbausatz für PV-Anlage DC 1 Eingang + 1 Ausgang 1000V
KIT ABBDC11

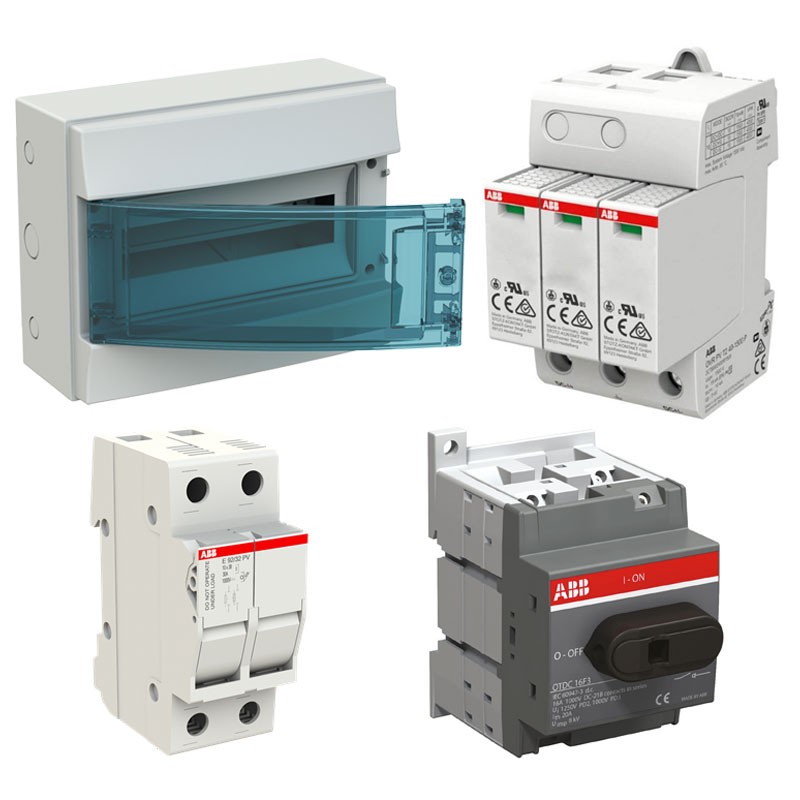

Abb String-Schaltschrank für Photovoltaik-Anlage DC11 1 Eingang + 1 Ausgang 1000V bestehend aus:
- 1 Schaltschrank Mistral 65H mit transparenter Tür, 12 Module H65P12X120750
- 1 Lasttrennschalter 3P 25A 1000VDS OTDC25F3
- 1 Modularer Trennschalter E 92/32 PV E 90 PV 2P 32A M204703
- 1 OVR PV T2 40 kA 1000Vc-Ableiter OVRPV22401000TS
Mit dem Kit sparen Sie im Vergleich zum Einzelkauf der Artikel
132,86 €
Verfügbare Artikel: 9
: 9
Häufig zusammengekauft
Der Abb DC-Photovoltaik-String-Lösungssatz hat folgende Vorteile:
- Schaltschrank der Serie Mistral H: Speziell für Photovoltaikanlagen (UV-beständig) und für die Installation im Freien konzipiert IP65 750° GWT
- OTDC-Trennschalter: Kein Derating bis zu 75°C im Schaltschrank, IEC-Norm DC-PV2, Zuverlässigkeit 10.000 Schaltspiele
- OVR PV 1000Vdc Discharger: Selbstschutz bis zu 10 kA DC, Hilfssignalkontakte, herausnehmbare Patronen, Zulassung nach EN50539-11
Spezifikationen der Komponenten des Bausatzes:

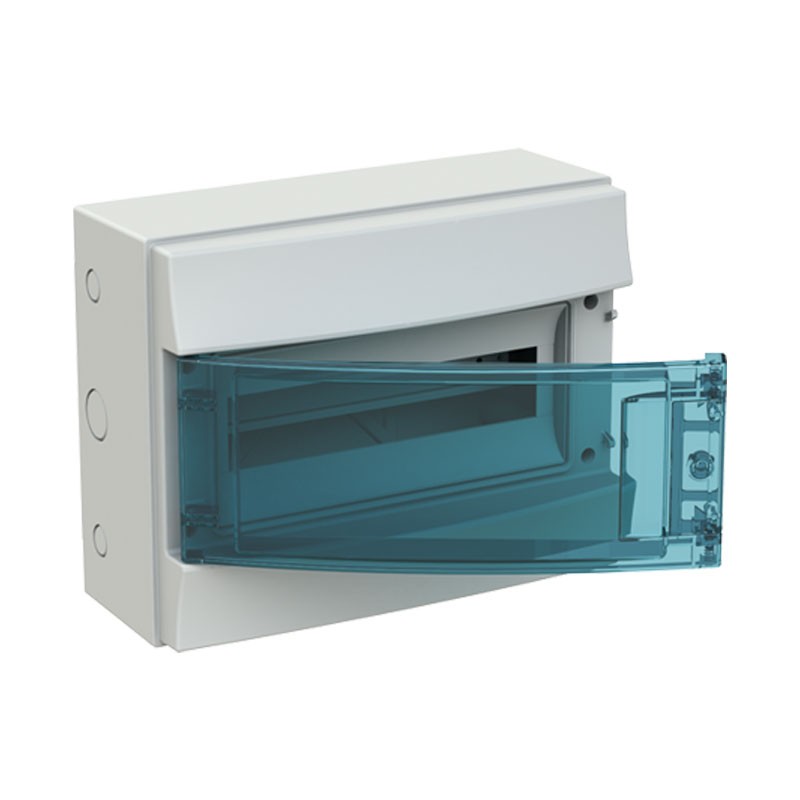

Schaltschrank der Serie Abb Mistral mit den folgenden Merkmalen:
- Anzahl der Module: 12
- Anzahl der Reihen: 1
- Art der Montage: Aufputzmontage (Putz)
- Gehäusematerial: Kunststoff
- Schutzart: IP65
- Farbe: Grau
- Breite des Produkts: 320 mm
- Höhe des Produkts: 155 mm
- Produkttiefe: 250 mm
- Nettogewicht des Produkts: 1,4 kg
Lasttrennschalter Abb 25A 3 Pole 1000VDC 3 Module
Speziell für DC-Anwendungen entwickelt. Dank der kompakten Bauweise, der Effizienz und der Zuverlässigkeit der OTDC-Reihe erreichen die Photovoltaikanlagen eine neue Entwicklungsstufe
- Produktbreite: 52,5 mm - Produkthöhe: 89 mm - Produkttiefe: 77,6 mm
- Nettogewicht des Produkts: 0,2 kg
- Nennbetriebsstrom DC-21B (Ie):(1000 V) 25 A
- Konventioneller thermischer Strom (Ithe): Vollständig geschlossen 32 A
- Stehende Stoßspannung (Uimp): 8 kV
- Bemessungsisolationsspannung (Ui): 1000 V
- Bemessungsbetriebsspannung: 1000 V
- Bemessungskurzschluss-Schließvermögen (Icm): (1000 V DC) 0,8 kA
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 0,3 W
- Verschmutzungsgrad: 3
- Grifffarbe: Schwarz
- Grifftyp: Knopf
- Zwangsöffnungsmoment (direktes Öffnen): 0,4 0,8 N-m
- Schaftdurchmesser: 6 mm
- Betriebsart: Frontbedienung
- Montageart: Sockelmontage, DIN-Schienenmontage
- Anzahl der Stromkreise: 1
- Anzahl der Pole: 3
- Kabelquerschnitt: 2,5 ... 16 mm²
- Schutzart: IP20

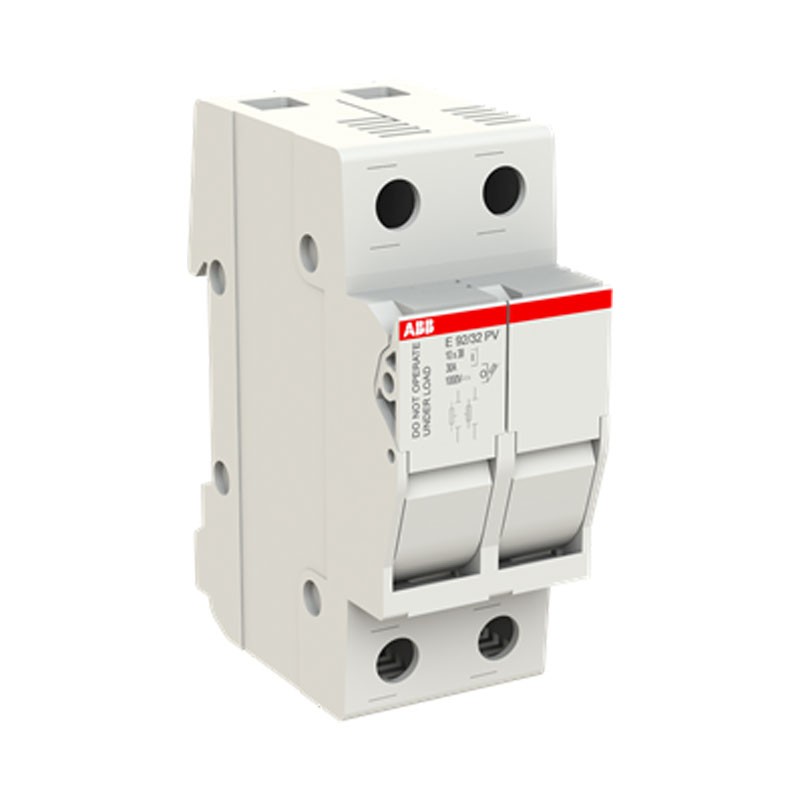

ABB Modularer Lasttrennschalter E 92/32 PV 32A 1000V M204703:
- Bemessungsspannung 1000 Vdc
- Bemessungsbetriebsspannung 1000 Vdc
- Bemessungsstrom In 32 Ampere
- 2 Pole geschützt
- Schutzart IP20
- Größe der Sicherungen 10x38 mm
- Montage auf DIN-Schiene
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 3 W
- Breite 0,035 m Produkthöhe 0,085 m Produkttiefe 0,064 m
- Nettogewicht des Produkts 0,122 kg

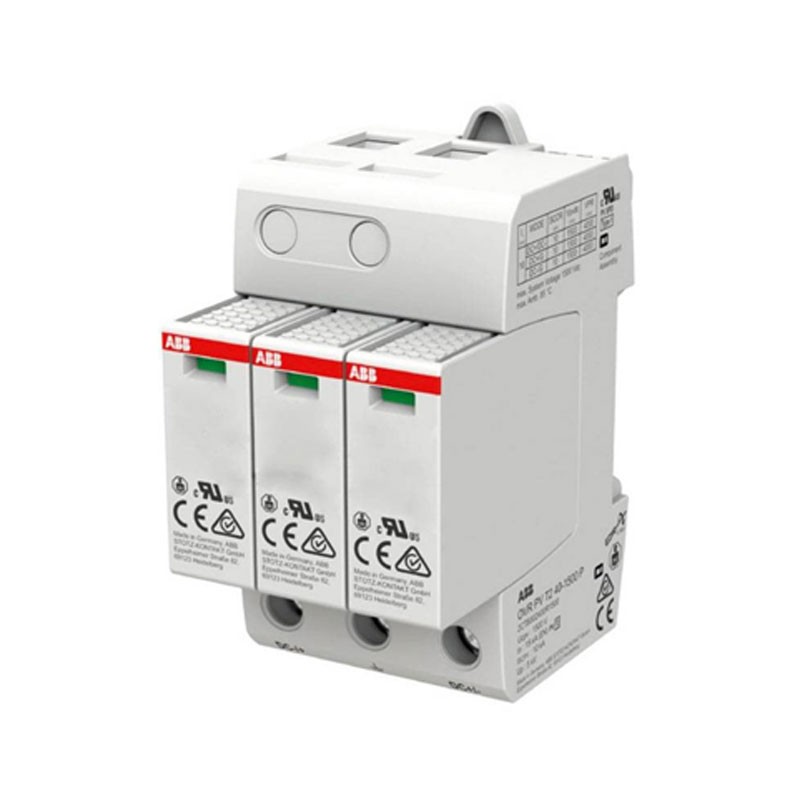

Überspannungsableiter Abb OVR PV T2 mit Meldekontakt TS mit folgenden Eigenschaften
- Bemessungs-Stoßableitstrom: 40 kA
- Nenn-Gleichspannung: 1000 V
- Maximale DC-Dauerspannung: 1000 V
- Maximale PV-Spannung (Fotovoltaik): 1000 V
- Schutzpegel: 4,2 kV
- Schutzpegel L-N: 4,2 kV
- Montageart: 35 mm DIN-Schiene
- 3 Module
- Max. Litzenquerschnitt starr (starr, halbsteif) 35 mm²
- Max. Leitungsquerschnitt flexibel (Kapillar) 25 mm²
- Signalisierung an der Leuchte: Optisch
- Prüfklasse Typ 2
- Schutzart: IP20
Es gibt noch keine Bewertung
Technische Daten
- Kits: Verteilerkästen-Kits
