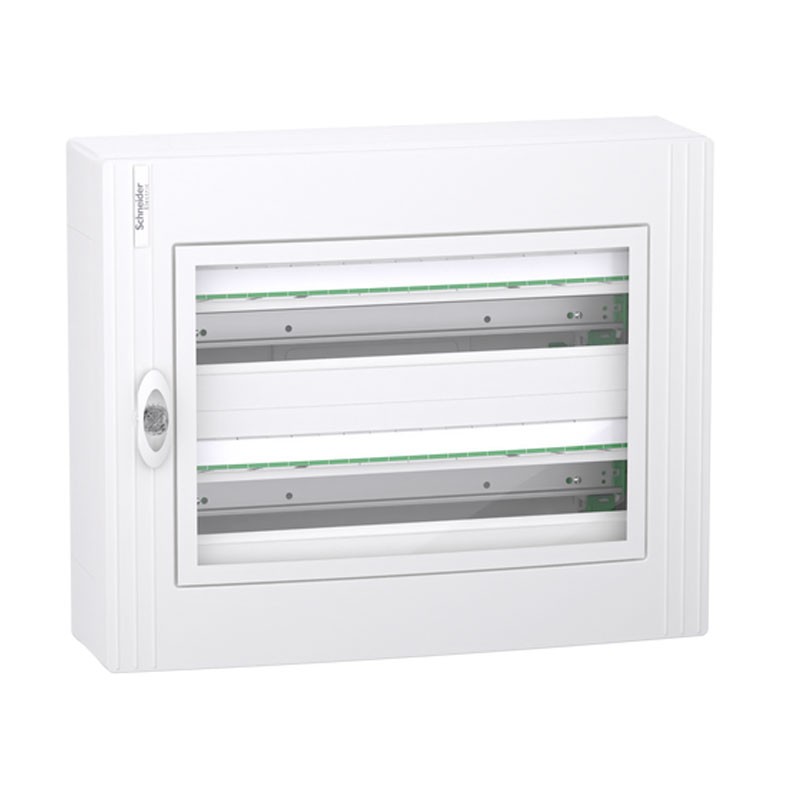

Schneider PRISMASET XS Wand-Schaltschrank mit transparenter Tür 48M LVSXM224
SNR LVSXM224
3303432378035
Schneider PRISMASET XS Wand-Schaltschrank mit folgenden Merkmalen:
- Anzahl der 18-mm-Module pro Reihe: 24
- Anzahl der horizontalen Reihen: 2
- Gesamtzahl der 18-mm-Module: 48
- 9 mm Raster: 96
- Elektrische Isolationsklasse: Klasse II
- Breite: 550 mm gesamt
- Höhe: 450 mm gesamt
- Tiefe: 168 mm gesamt
- Innentiefe: 155 mm
- IP-Schutzgrad: IP40 bei geschlossener Tür
- IK-Schutzgrad: IK09 bei geschlossener Tür
- Überspannungskategorie: II
- Umgebungslufttemperatur für den Betrieb: -25/+60 °C
406,21 €
Verfügbare Artikel: 1

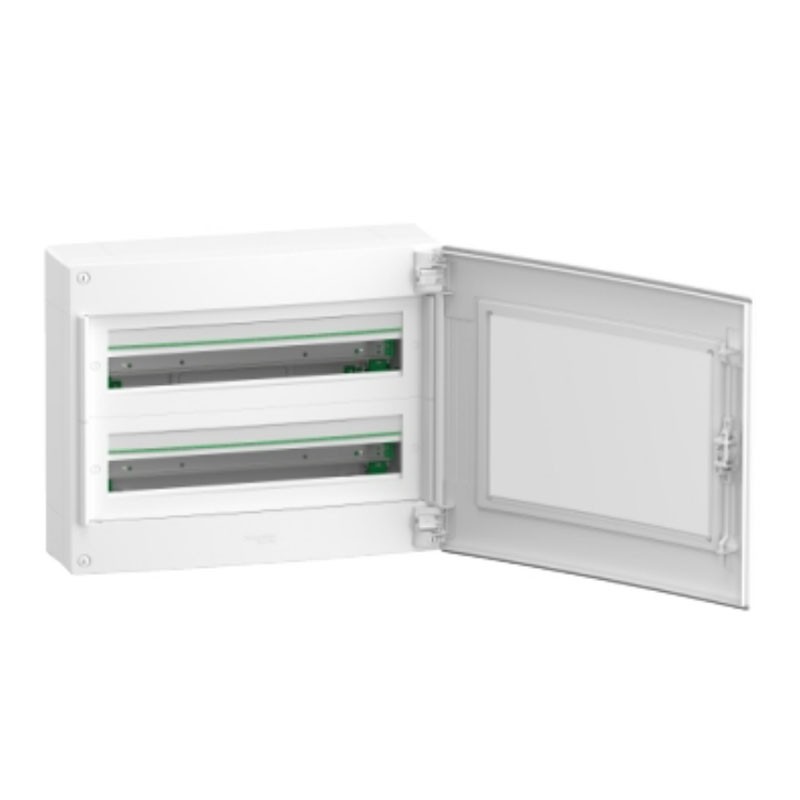

Dieser PrismaSeT XS-Kasten ist ein Aufputz-Verteilerkasten. Dieser Kasten aus Metall und Kunststoff besteht aus 2 Reihen mit 24 18-mm-Modulen. Er ist für alle Arten von modularen Gehäusen geeignet. Dieses Gehäuse ist für die Innenmontage vorgesehen. Der IP-Schutzgrad bei geschlossener Tür beträgt IP40. Es wird mit einer farblosen, transparenten Tür geliefert. Die Farbe des Gehäuses und der Abdeckplatte ist weiß (RAL 9003). Dieser gebrauchsfertige Schrank ist sowohl für den Wohnbereich als auch für den Dienstleistungssektor bestimmt. Er ist für Elektriker konzipiert und bietet Ergonomie und Flexibilität bei der Installation. Die Kabel können durch die Ober- oder Unterseite des Schranks über abnehmbare Durchführungsplatten geführt werden. Er ermöglicht den Zugang über Kabel, Leerrohre oder Dachrinnen. Er ist mit 1 Rückwand und 2 DIN-Schienen ausgestattet. Die Stromschienen sind abnehmbar und erleichtern die Verdrahtung und Wartung. Es wird mit 1 Erdungsklemmleiste geliefert. Diese Klemmenleiste hat 24 Ausgänge (3x25mm²+21x4mm²). Er kann auch einen vertikalen Verteiler Acti9 VDIS aufnehmen, der aus 24 Modulen besteht. Sie wird mit 1 Typenschild, 1 Etikettenschutz, 1 Blindstreifen und einigem Zubehör zur Kabelbefestigung geliefert. Die elektrische Isolationsklasse ist Klasse II. Die Bemessungsisolationsspannung Ui beträgt 400 V. Die Überspannungskategorie ist II. Der Nennstrom In beträgt bis zu 125 A. Es entspricht den Normen IEC 60670-1 und 24 sowie IEC 61439-1 und 3. Die Gesamtabmessungen betragen (B) 550 mm x (H) 450 mm x (T) 168 mm. Das Produktgewicht beträgt 10.270 kg. Das Gehäuse und die Abdeckplatte sind aus Technokunststoff gefertigt. Die Rückwand und die Tür sind aus Metall gefertigt. Die Beständigkeit des Kunststoffs gegen Flammen und anormale Hitze beträgt 650°C für das Gehäuse und die Abdeckplatte. Der Schutzgrad IK gilt bei geschlossener Tür. Die Betriebstemperatur liegt zwischen -25°C und 60°C.
Gelieferte Ausrüstung:
- 2 Typenschilder
- 2 Etikettenschutzschilder
- 1 Klemmleiste
- 1 Blindplattenleiste
- 1 Tür
- 2 DIN-Schienen
- 2 Kabelbefestigungselemente

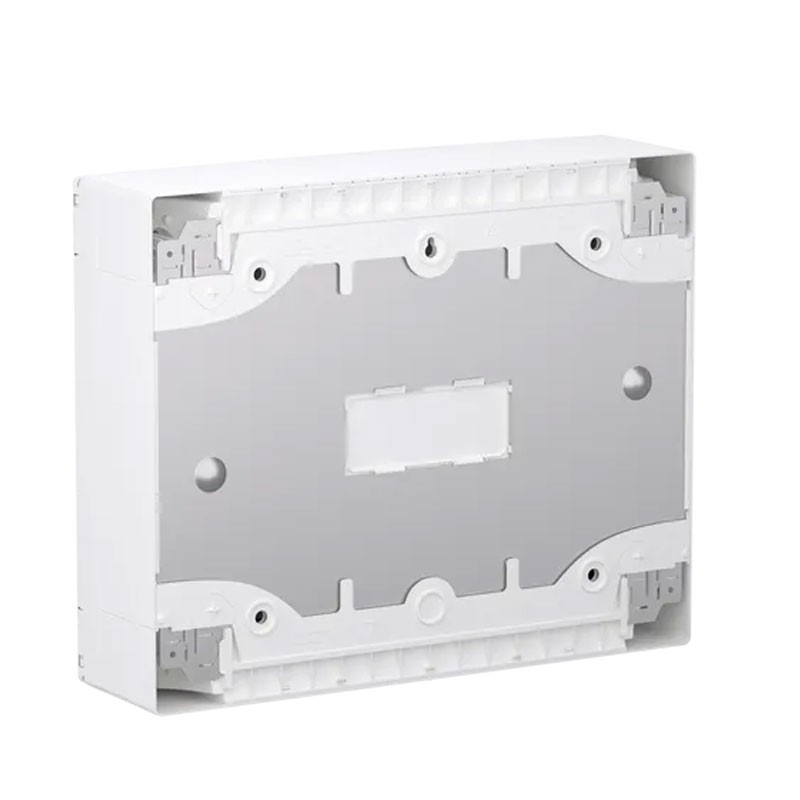

- 1 Rückwand
Weitere technische Merkmale:
- Frontplatte Typ: Modular
- Türtyp: Transparent
- Schienentyp: DIN symmetrisch
- Beschreibung der Montageplatte: Ohne Montageplatte
- Abnehmbare Teile: DIN-Schiene
- Verlustleistung 67W
- Nennstrom: 125 A
- Bemessungsisolationsspannung [Ui]: 400 V
- Kabeleinführung: Kabel oder Rohre - Ausschnittplatten - Führung - Abnehmbare Platten
- Anzahl der Klemmenblöcke: 1 Erde mit 24,0 Abgängen
- Abgänge der Verteilerklemme: 3 x 25 mm² + 21 x 4 mm² für Erdung
- Abgänge der Verteilerklemme: 6 x 25 mm² + 32 x 4 mm² für die Erdung
- Anschlüsse - Klemmen: Schraubanschluss (Erdung) , 3,0 6...25 mm² - Steckanschluss (Erdung) , 21,0 1,5...4 mm² (flexibel) - Steckanschluss (Erdung) , 21,0 6 mm² (starr oder verdrahtet)
- Beschreibung der Verriegelungsoptionen: Option Schlüsselschloss
- Gehäusematerial: Rückseite: Metall - Gehäuse: Technokunststoff - Front: Technokunststoff - Tür: Glas
- Nettogewicht: 10.270 kg
- Farbe: Gehäuse: weiß (RAL 9003) - Frontplatte: weiß (RAL 9003) - Tür: farblos
- Marktsegment: Wohnbereich - Kleine Gebäude
- Feuerbeständigkeit: Gehäuse: 650 °C gemäß IEC 60695-2-11 - Frontplatte: 650 °C gemäß IEC 60695-2-11
- Normen: IEC 60670-1 - IEC 60670-24 - IEC 61439-1 - IEC 61439-3
- Qualitätskennzeichen: IMQ
Es gibt noch keine Bewertung
Technische Daten
- Art: Frontplatten
- Module: 48
- Schutzart: IP40
- Modell: Mit Tür
Wand
