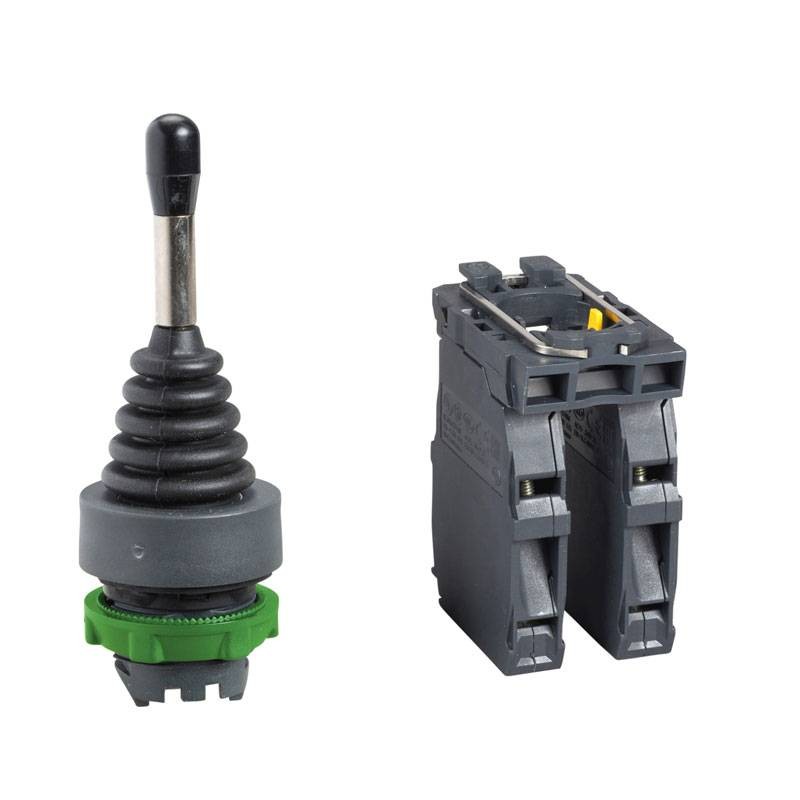

Schneider 5-Positionen Manipulator mit 0/1NO Positionsrückführung XD5PA24
SNR XD5PA24
3389110904307
Schneider 5-Positionen-Manipulator mit Rückstellung auf Position 0/1NO mit den folgenden Eigenschaften:
- Konventioneller thermischer Strom in Luft: 10 A gemäß EN/IEC 60947-5-1
- Bemessungsisolationsspannung: 600 V (Verschmutzungsgrad 3) nach EN 60947-1
- Bemessungs-Stoßspannung: 6kV nach EN 60947-1
- Zusammensetzung und Art der Kontakte: 1 NO
- 5 Positionen
- 4 Richtungen
- Einbaudurchmesser: 22 mm
65,79 €
Verfügbare Artikel: 18
: 17
Der Manipulator Harmony XB5 von Schneider Electric arbeitet mit einem federbelasteten 4-Wege-Nullstellungsmechanismus. Sie passt in ein 22-mm-Loch. Die Stromversorgung erfolgt über Schraubklemmen. Er hat 1 Schließer und eine Kunststoffhülse. Dieser Manipulator bietet eine ergonomische Schnittstelle für die Maschinensteuerung.
Er lässt sich leicht in Standard-Schalttafelöffnungen mit 22 mm Durchmesser einbauen und kann mit klassischen Schraubklemmen an die Steuerkreise angeschlossen werden. Es bietet eine einfache und präzise Maschinensteuerung in vielen industriellen Anwendungen. Dank der Schutzart IP66 ist es stoß- und vibrationsfest, gegen das Eindringen von Staub und Flüssigkeiten geschützt und eignet sich ideal für den Einsatz in rauen Umgebungen.
Weitere Informationen:
- Kunststoff-Lünette
- Die modulare Bauweise vereinfacht die Wartung, Änderung und Nachrüstung nach der Installation
- Passt in eine 22-mm-Standardbohrung, um die Kompatibilität mit vorhandenen Maschinen zu gewährleisten
- Breiter Betriebstemperaturbereich von -25°C bis 70°C gewährleistet vielseitige Einsatzmöglichkeiten
- Ideal für Anwendungen, die eine gute chemische Beständigkeit und/oder eine doppelte elektrische Isolierung erfordern
Klemmenanschlüsse
- Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende nach EN 60947-1
- Schraubklemmen, > = 1 x 0,22 mm² ohne Kabelende nach EN 60947-1
Kopfform (Schraube)
- Phillips-Kopf kompatibel mit Philips-Schraubendreher Nr. 1
- Kreuzschlitzkopf kompatibel mit Pozidriv-Schraubendreher Nr. 1
- Schlitz kompatibel mit Ø 4 mm Plattenschraubendreher
- Schlitz kompatibel mit Ø 5,5 mm Schraubendreherplatte
Elektrische Lebensdauer:
- 1000000 Zyklen, AC-15, 2 A bei 230 V, Arbeitsbereich <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, AC-15, 3 A bei 120 V, Einschaltdauer <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, AC-15, 4 A bei 24 V, Einschaltdauer <3600 Zyklen/h, Belastungsfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Einschaltdauer <3600 Zyklen/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
- 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Arbeitsbereich <3600 Zyklen/h, Lastfaktor: 0,5 nach EN/IEC 60947-5-1 Anhang C
Merkmale:
- Kopfmaterial: Kunststoff
- Material des Befestigungssockels: Kunststoff
- Betätigungsart: Antriebswelle 54 mm lang
- Abmessungen: Höhe 47 mm Breite 30 mm Tiefe 132 mm
- Mechanische Lebensdauer: 1000000 Zyklen
- Anzugsdrehmoment: 0,81,2 Nm nach EN 60947-1
- Kurzschlussschutz: 10 A Patronensicherung Typ gG nach EN/IEC 60947-5-1
- Nennbetriebsstrom: 0,1 A bei 250 V, DC-13, R300 gemäß EN/IEC 60947-5-1 - 0,22 A bei 125 V, DC-13, R300 gemäß EN/IEC 60947-5-1
- Schutzbehandlung: TH
- Lagertemperatur: -4070 °C
- Betriebsumgebungstemperatur: -2570°C
- Klasse II gemäß IEC 60536
- IP-Schutzart: IP66 nach IEC 60529
- Schutzgrad IK: IK03 nach IEC 50102
- Vibrationsfestigkeit: 5 gn (FA= 2500 Hz) gemäß IEC 60068-2-6
- Schockfestigkeit: 30 gn (Dauer = 18 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27 - 50 gn (Dauer = 11 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27
Es gibt noch keine Bewertung
Technische Daten
- Art: Joystick
