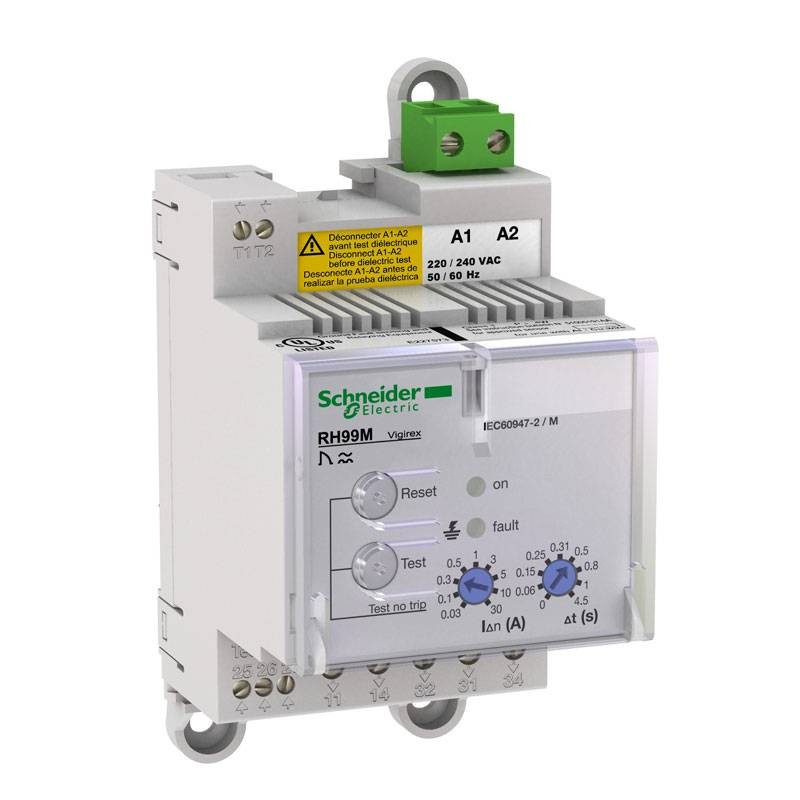

Schneider RH99M 0,03/30A 0/4,5 s 240 Vac Differenzialrelais 56173
SNR 56173
3303430561736
Schneider RH99M Fehlerstromrelais mit den folgenden Eigenschaften:
- Art des Produkts oder Bauteils: Fehlerstromschutzrelais
- Montagewinkel: DIN-Schiene
- Art des Fehlerstromschutzes: Typ A
- Einstellungsart: Wahlschalter
- Art der Einstellung der Restdifferentialempfindlichkeit: Einstellbar, 9 Werte
- Erdschlussempfindlichkeit: 0,03/30 A
- Konventioneller thermischer Strom in der Box: 8 A
- Mindestlast: 10 mA und 12V
- Nominale Versorgungsspannung: 220...240 V "AC" "50/60 Hz" 55...110%.
- Leistungsaufnahme: 4 VA
- Überwachtes Verteilernetz: 1000 V - "AC" bei "50/60 Hz" (maximal) - 1000 V - "AC" bei 400 Hz (maximal)
261,69 €
Verfügbare Artikel: 17
: 1
Das RH99M ist ein Differentialschutzrelais für die DIN-Schienenmontage. Sie schützt vor direkten oder indirekten Berührungen, Brandgefahren und Motoren. Er misst den Differenzstrom in einem elektrischen System durch den zugehörigen Ringkernwandler.
Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Restbetriebsstrom überschritten wird. Die Betriebsspannung liegt zwischen 220 V AC und 240 V AC bei 50/60 Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Verzögerung ist mit 9 Einstellungen von sofort bis 4,5 s wählbar.
Erfordert lokale manuelle Rückstellung nach Fehlerbehebung. Die überwachte Netzspannung beträgt bis zu 1000 V AC bei 50/60/400 Hz. Er wird auf einer DIN-Schiene in einer Schalttafel installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Ringkernwandler von Schneider Electric kombiniert werden.
Merkmale:
- Kompatibilität der Stromsensoren: VigiPacT TOA Differenzstromsensor - VigiPacT A Differenzstromsensor - VigiPacT L Differenzstromsensor
- Bemessungs-Stoßspannung: 8 kV
- Testfunktion: Ferntest
- Überwachung: Elektronik (kontinuierlich) - Stromversorgung (kontinuierlich) - Relais-/Sensoranschluss (kontinuierlich)
- Messart: Interne Messung des Erdschlussstroms, Bereich: 80...100%.
- Unverletzlichkeitseinstellungen: Geschützt mit versiegelbarer Platte
- IP-Schutzart: IP40 an der Frontseite - IP30 an den Seitenteilen - IP20 an den Anschlussklemmen
- IK-Schutzgrad: IK07
- Überspannungskategorie: IV
- Schutzklasse gegen elektrischen Schlag: Klasse II
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Verschmutzungsgrad: 3
- Betriebsumgebungstemperatur: -35/+70 °C
- Lagertemperatur: -55/+85 °C
Es gibt noch keine Bewertung
Technische Daten
- Art: Fehlerstromschutzrelais
- Spannung: 220/240VAC
- Module: 3
- Art des Schalters: A
- Schutzart: IP20
- Ampere: 0.03-30A
IP30
IP40
