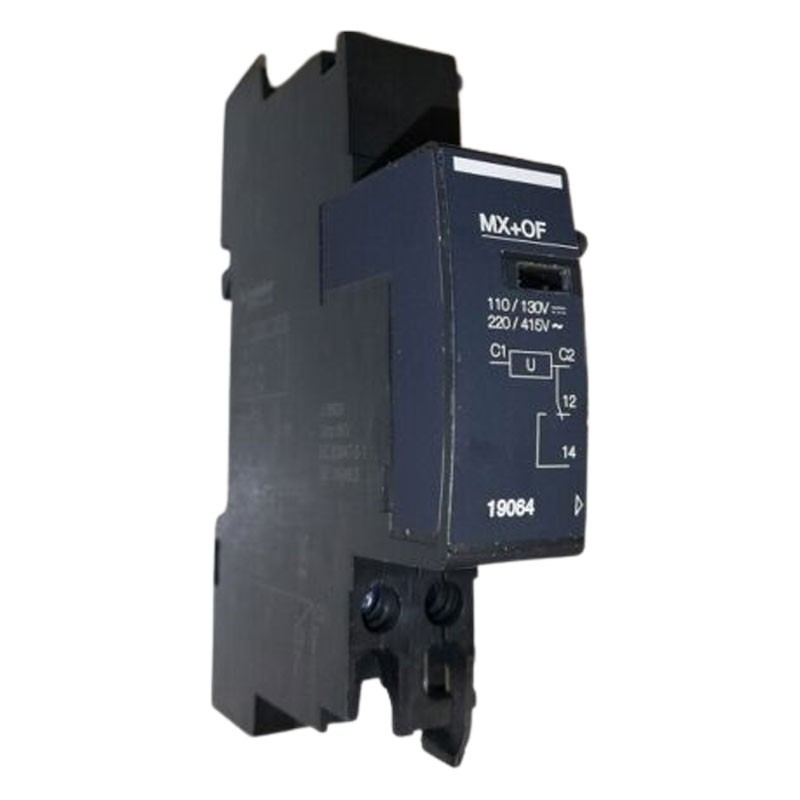

Schneider NG125 MX+OF 220/415V 220/415V Stromauslöserschalter 19064
SNR 19064
3303430190646
Schneider NG125 MX+OF aktuelle Version mit den folgenden Eigenschaften:
- Produkttyp oder Bauteil: Auslösespule mit Öffner/Schließer-Kontakt
- Steuerspannung: 230/415 V AC 50/60 Hz 110/130 V DC
- Nennisolationsspannung: 690V AC 50/60 Hz
- Bemessungs-Stoßspannung: 8 kV
- Montagewinkel: 35 mm symmetrische DIN-Schiene
62,49 €
Verfügbare Artikel: 20
: 2
Dieses elektrische Hilfsgerät MX+OF Acti9 ist ein stromführender Spulenauslöser mit offenem/geschlossenem Hilfskontakt. Sie ist für NG125 bestimmt. Dieses Gerät verfügt über einen Öffnungs-/Schließkontakt OF, der die offene oder geschlossene Stellung des Schalters anzeigt. Er ist mit einem automatischen Unterbrechungskontakt ausgestattet.
Die Breite in Schritten von 9 mm beträgt 4. Das Produkt gibt das zugehörige Gerät frei, wenn es eingeschaltet wird. Der Nennbetriebsstrom beträgt 6A bis 240V AC, 3A für mehr als 240V AC, 2A bis 48VDC und 1A bei 130V DC. Die Steuerspannung Uc beträgt 230...415VAC oder 110...130VDC. Die Nennbetriebsspannung Ue liegt zwischen 200VAC und 240V AC. Die Betriebsfrequenz beträgt 50 Hz oder 60 Hz. Kann für eine modulare Installation auf eine DIN-Schiene montiert werden.
Die Betriebstemperatur liegt zwischen -25°C und 60°C. Die Lagertemperatur liegt zwischen -40°C und 85°C. Dieses Produkt entspricht der Norm IEC/EN 60947-5-1.
Die Hauptaufgabe des Auslösegeräts besteht darin, den Motorschutzschalter bei einem Netzspannungsausfall zu öffnen und so zu verhindern, dass der Motor bei Wiederkehr der Spannung unbeabsichtigt anläuft.
Nennbetriebsstrom
- 3 A bei >= 240 V "AC
- 6 A bei < 240 V "AC
- 1 A bei 130 V DC
- 2 A bei <= 48 V "DC
- 6 A @ <= 24 V "AC
Merkmale:
- 9 mm Stufen: 2
- Kompatibilität der Reichweite: Acti9 Vigi NG125 - Acti9 (Acti9 NG125LMA) - Acti9 (Acti9 NG125NA) - Acti9 (Acti9 NG125)
- Elektrische Lebensdauer: 10000 Zyklen
- Abisolierlänge: 10 mm
- Anzugsdrehmoment: 1 Nm
- IP-Schutzart: IP20 B - IP4
- Verschmutzungsgrad: 3
- Überspannungskategorie: II
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Betriebsumgebungstemperatur: -25/+60 °C
- Lagertemperatur: -40/+85 °C
Es gibt noch keine Bewertung
Technische Daten
- Art: Arbeitsstromauslöser
