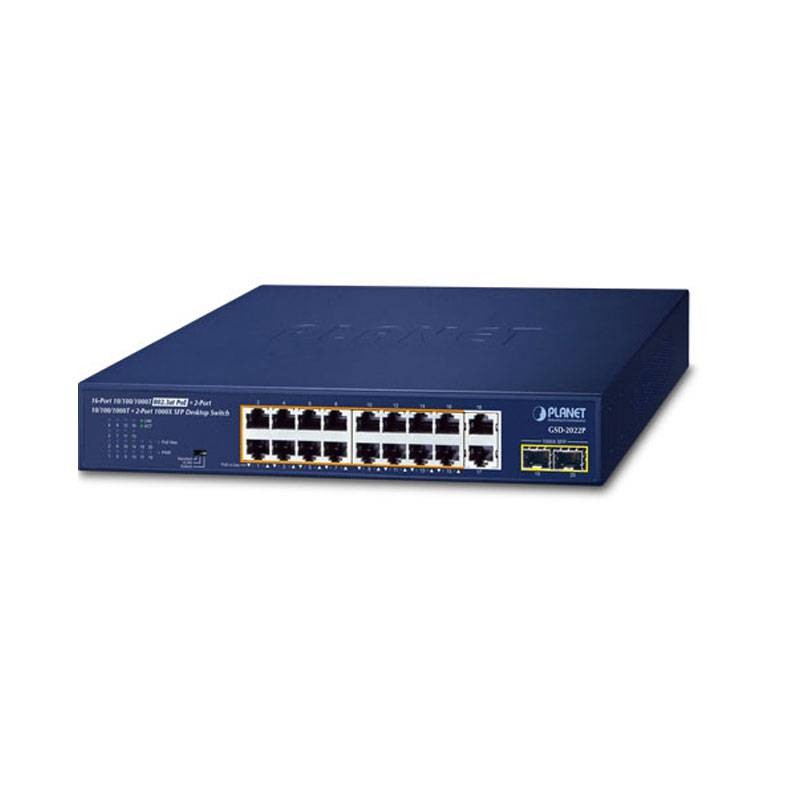

Um 32 W PoE-Netzwerkanwendungen mit Gigabit-Geschwindigkeit zu ermöglichen, ist der GSD-2022P mit 16 Gigabit-Ethernet 10/100/1000BASE-T-Ports, 2 zusätzlichen Gigabit-TP-Ports und 2 SFP 1000BASE-X-Schnittstellen mit dem internen Stromversorgungssystem ausgestattet. Mit einem PoE-Budget von insgesamt 185 Watt bietet er IEEE 802.3af PoE Gigabit-Fähigkeit (bis zu 15,4 W) und IEEE 802.3at PoE+ (bis zu 32 W) an allen Ports.



Der GSD-2022P bietet zuverlässige Switching-Technologie und fortschrittliche Netzwerkfunktionen und vereinfacht die Installation und das Energiemanagement von Netzwerkgeräten wie Wireless Access Points, VoIP-Telefonen und Sicherheitskameras. Durch die Integration von Strom- und Datenübertragung in ein einziges Gerät werden außerdem Zeit und Kosten für die Bereitstellung gespart, da die Netzwerkgeräte nicht mehr an den Standort der Steckdose gebunden sind und keine zusätzliche Wechselstromverkabelung erforderlich ist.



Der GSD-2022P bietet ein ideal sicheres Überwachungssystem zu geringeren Gesamtkosten. Der GSD-2022P bietet 16 10/100/1000Mbps 802.3at PoE+ Ports, die genügend PoE-Strom für 16 IEEE 802.3af/IEEE 802.3at PoE+ IP-Kameras gleichzeitig liefern können. Es kann auch mit einem 16-Kanal-NVR oder zwei 8-Kanal-NVRs verbunden werden, die mit dem Backbone-Switch und dem Überwachungszentrum verbunden sind. Mit einer solchen Hochleistungs-Switch-Architektur können die von PoE-IP-Kameras aufgezeichneten Videodateien im NVR-System gespeichert werden, wo der Administrator die Überwachungsbilder sowohl im lokalen LAN als auch an entfernten Standorten steuern und überwachen kann.



Der DIP-Schalter bietet die Betriebsarten Standard, VLAN und Extend:

• Der GSD-2022P arbeitet als Standard IEEE 802.3at PoE+ Switch in der Betriebsart "Standard".
• Der VLAN-Betriebsmodus bietet die portbasierte VLAN-Funktion, die dazu beiträgt, die gegenseitige Beeinflussung von Multicast- oder IP-Kamera-Broadcast-Stürmen zu verhindern.
• Im "Extend"-Betriebsmodus arbeitet der GSD-2022P auf einer Pro-Port-Basis mit 10 Mbit/s im Duplex-Modus, unterstützt aber eine 20-Watt-PoE-Leistungsabgabe über eine Entfernung von bis zu 250 Metern und übertrifft damit die 100-Meter-Grenze für UTP-Ethernet-Kabel



Mit dieser brandneuen Funktion bietet der GSD-2022P eine zusätzliche 802.3at PoE+ Entfernungsverlängerung und spart so die Kosten für die Installation von Ethernet-Kabeln.



Der GSD-2022P verfügt nicht nur über die Power-over-Ethernet-Technologie, sondern auch über eine automatische PD-Überwachung und einen Echtzeit-PoE-Status. Die Live-PD-Überwachungsfunktion wird im Standard-, VLAN- und erweiterten Modus angewendet. Nachdem das PoE des Anschlusses eingeschaltet ist, beginnt das Gerät zu erkennen, ob der Anschluss Daten überträgt. Wenn der Anschluss keine Daten überträgt und die Dauer eine bestimmte Zeit überschreitet, schaltet sich PoE automatisch ab und anschließend wieder ein. Außerdem wird die Zuverlässigkeit des Netzwerks erheblich verbessert, da der PoE-Port die Stromversorgung des PD wiederherstellt und so den Verwaltungsaufwand des Administrators reduziert.



Die beiden eingebauten Mini-GBIC-Steckplätze des GSD-2022P sind mit dem 1000BASE-SX/LX SFP (Small Form-factor Pluggable) Glasfaser-Transceiver kompatibel, der mit dem Backbone-Switch und der Fernüberwachungszentrale verbunden ist. Die Entfernung kann von 550 Metern (Multimode-Faser) auf 10/20/30/40/50/60/70/120 Kilometer (Singlemode-Faser oder WDM-Faser) erweitert werden. Sie sind für Anwendungen in Rechenzentren und Unternehmen geeignet.



Anwendungen: Der GSD-2022P verfügt über 16 PoE-Inline-Stromversorgungsschnittstellen und kann damit problemlos eine Stromversorgung für die zentrale Steuerung des IP-Telefonsystems, des IP-Kamerasystems und der drahtlosen AP-Gruppe für das Unternehmen bereitstellen. Für die Überwachung des Unternehmens oder des Geländes können an jeder Ecke Kameras installiert werden. Der GSD-2022P ist nicht an eine Steckdose gebunden und macht die Installation der Kamera einfacher und effizienter.



Merkmale:

• Hardware-basierte 10/100/1000Mbps automatische MDI/MDI-X-Aushandlung
• Unterstützt IEEE 802.3x Flusskontrolle im Vollduplex-Modus und Gegendruck im Halbduplex-Modus
• Integrierte Adress-Look-up-Engine, die 8K absolute MAC-Adressen unterstützt
• 9K Jumbo Frame unterstützt alle Geschwindigkeiten (10/100/1000Mbps)
• Hardware-DIP-Schalter zur Auswahl von Standard-, VLAN- und erweitertem Modus
• VLAN-Modus: Die Ports 1 bis 16 können nicht miteinander kommunizieren, aber sie können mit den Uplink-Ports 17 bis 18 und den SFP-Ports 19 bis 20 kommunizieren.
• Erweiterter Modus: Die Ports 1 bis 8 haben eine Datenrate von 10 Mbps. Die weiteste Übertragungsdistanz beträgt bis zu 250 Meter und alle Ports können miteinander kommunizieren
• VLAN-Modus isoliert Ports, um Broadcast-Stürme zu verhindern und gegen DHCP-Spoofing zu schützen
• Automatisches Adresslernen und Adressalterung
• Unterstützt energieeffizientes Ethernet (EEE) (IEEE 802.3az)
• 12-Zoll-Tischgröße, 1U Höhe
• LED-Anzeigen für Systemstrom, PoE ready port und PoE-Aktivität, Geschwindigkeit, Link/Act

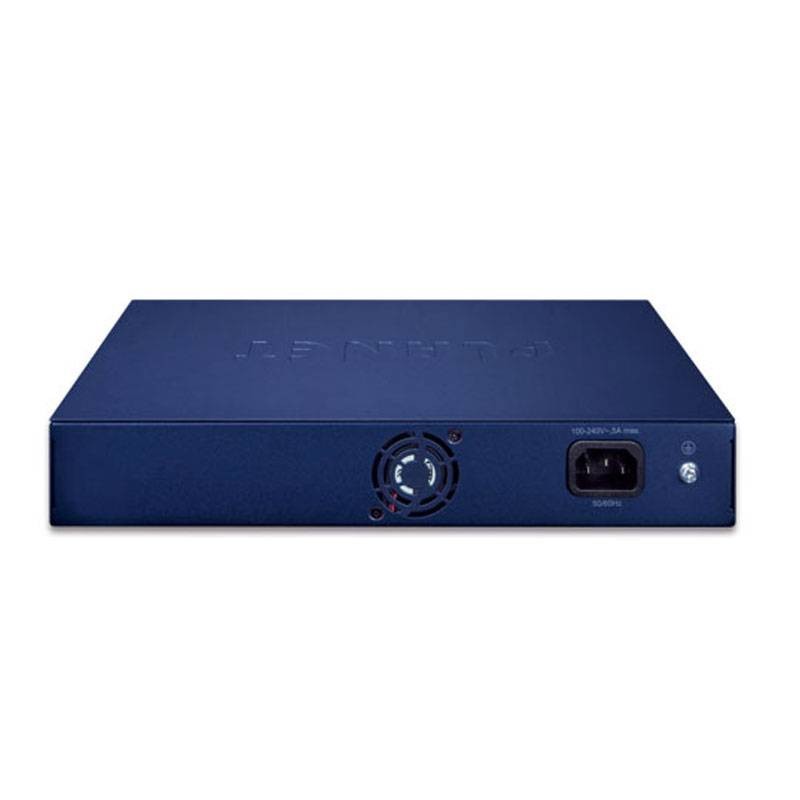

• 1 geräuscharmer Lüfter für eine stabile und effiziente Leistung
• Unterstützt ±6KV DC-Kontaktentladung und ±8KV DC-Luftentladung für Ethernet-ESD-Schutz
• Unterstützt ±6KV Überspannungsfestigkeit



Stromversorgung über Ethernet:

• Konform mit IEEE 802.3at Power over Ethernet PSE Endspan
• Bis zu 16 Ports von IEEE 802.3af/802.3at betriebenen Geräten (Ports 1~16)
• Unterstützt PoE-Leistung von bis zu 32 Watt pro PoE-Port, mit einem PoE-Gesamtbudget von 185 W
• Jeder Port unterstützt 54V DC-Stromversorgung für PoE-betriebene Geräte
• Erkennt automatisch ein eingeschaltetes Gerät (PD)
• Unterstützt die PD-Live-Funktion
• Stromkreisschutz verhindert Strominterferenzen zwischen den Anschlüssen
• Fernspeisung bis zu 100 m im Standardmodus und 250 m im erweiterten Modus
