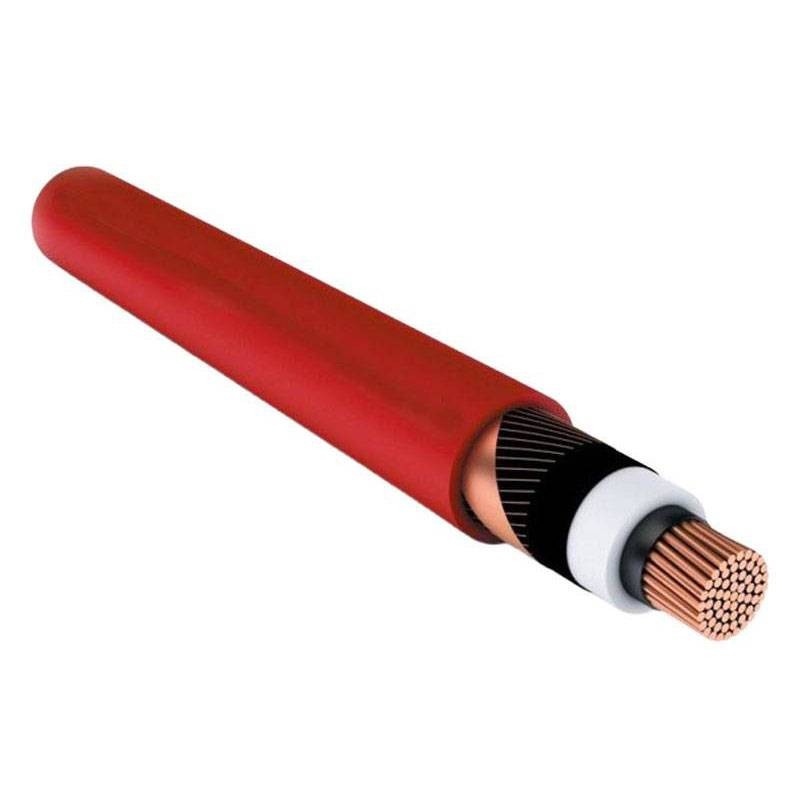

Einadriges Mittelspannungskabel RG26H1M16 1x50 sq. mm 18/30 kV rot
9X9 RG26H1M161X5018
Das unipolare Mittelspannungskabel RG26H1M16 ist dank seiner HEPR-Gummi-Isolierung in G26-Qualität und seiner thermoplastischen LS0H-Ummantelung für den Energietransport in Anlagen mit hohen Sicherheitsanforderungen konzipiert. Ideal für kritische Umgebungen und Installationen mit hohen Sicherheitsanforderungen, mit den folgenden Eigenschaften:
-
Durchmesser des Leiters: 8,1 mm
-
Äußerer Durchmesser: 32,9 mm
-
Nennspannung: 18/30 kV
-
Maximale Betriebsspannung: 36 kV
-
Farbe: rot
Der Verkaufspreis versteht sich pro Meter.
Die Hersteller unserer Kabel sind:
- Baldassari cavi
- Icel
- La Triveneta
- Prysmian
Für das Produkt gilt das Widerrufsrecht nicht, da die Kabel gemäß Ihren persönlichen Anweisungen geschnitten sind
Je nach Länge und/oder Durchmesser des Kabels kann für den Transport die Verwendung von Trommeln erforderlich sein. Diese Option ist mit zusätzlichen Kosten verbunden, die bei Abschluss des Auftrags je nach den spezifischen Anforderungen mitgeteilt werden.
19,62 €
Verfügbare Artikel: 673
: 606
2 Jahre Garantie
RG26H1M16 Kabel: HEPR G26, geschirmtes Kupfer und sichere LS0H-Ummantelung
HEPR G26-Gummi-Isolierung für hervorragende Leistung
Das RG26H1M16-Kabel verfügt über eine hochwertige HEPR-Gummi-Isolierung (G26), die eine bessere thermische und mechanische Leistung als herkömmliche Kabel ermöglicht. Mit einer maximalen Betriebstemperatur von 105 Grad bietet es unter normalen Bedingungen einen Überlastungsspielraum von 10 % und eine höhere Widerstandsfähigkeit in kritischen Situationen.
Leiter aus rotem Kupfer und fortschrittliche Abschirmung
Der Leiter besteht aus rotem Kupfer in einer kompakten, starren Formation, die eine optimale Energieübertragung gewährleistet. Das Kabel ist mit einer doppelt extrudierten Halbleiterschicht und einer Abschirmung aus roten Kupferdrähten mit Kupferband in einer Gegenspirale ausgestattet, um einen wirksamen Schutz gegen elektromagnetische Störungen zu gewährleisten.
LS0H-Ummantelung: Sicherheit und Feuerbeständigkeit
Der Kabelmantel besteht aus thermoplastischem LS0H-Material in M16-Qualität, das halogenfrei ist und im Falle eines Brandes eine geringe Rauch- und Giftgasentwicklung gewährleistet. Diese Eigenschaft macht es ideal für Installationen in geschlossenen Umgebungen, wie z.B. in Serverräumen, Traforäumen und Industrieanlagen.
Anwendungen und Verlegungsmethoden
Das Kabel eignet sich für den Energietransport zwischen Traforäumen und Großverbrauchern, wobei es verschiedene Verlegearten gibt:
-
In der Luft, in Rohren oder in Kanälen für maximale Vielseitigkeit
-
Installationen in feuergefährdeten Umgebungen, dank der LS0H-Ummantelung
-
Umgebungen mit einer hohen Konzentration von elektrischen Geräten, für Schutz und Zuverlässigkeit
-
Im Falle von UV-Belastung ist ein angemessener Schutz erforderlich
Technische Daten
| Merkmal | Wert |
|---|---|
| Durchmesser des Leiters | 8,1 mm |
| Äußerer Durchmesser | 32,9 mm |
| Nennspannung | 18/30 kV |
| Maximale Betriebsspannung | 36 kV |
| Leiter | Rotes Kupfer, starrer kompakter Aufbau, Klasse 2 |
| Halbleiterschicht | Stranggepresst, kalt abisoliert |
| Isolierung | Bleifreies HEPR G26 Gummi, Dicke 7,7 mm |
| Schirm | Rote Kupferdrähte mit gegengesponnenem Kupferband |
| Ummantelung | LS0H Thermoplast, M16 Qualität, 2 mm dick |
| Maximale Betriebstemperatur | 105 Grad |
| Min. Betriebstemperatur | -15 Grad |
| Maximale Kurzschlusstemperatur | 300 Grad |
| Minimale Verlegetemperatur | 0 Grad |
| Farbe | Rot |
Es gibt noch keine Bewertung
Technische Daten
- Querschnitt: 50mmq
- Anzahl internen Kabel: 1
