Lovato DMG2000: Modularer Netzanalysator für Schaltschrank

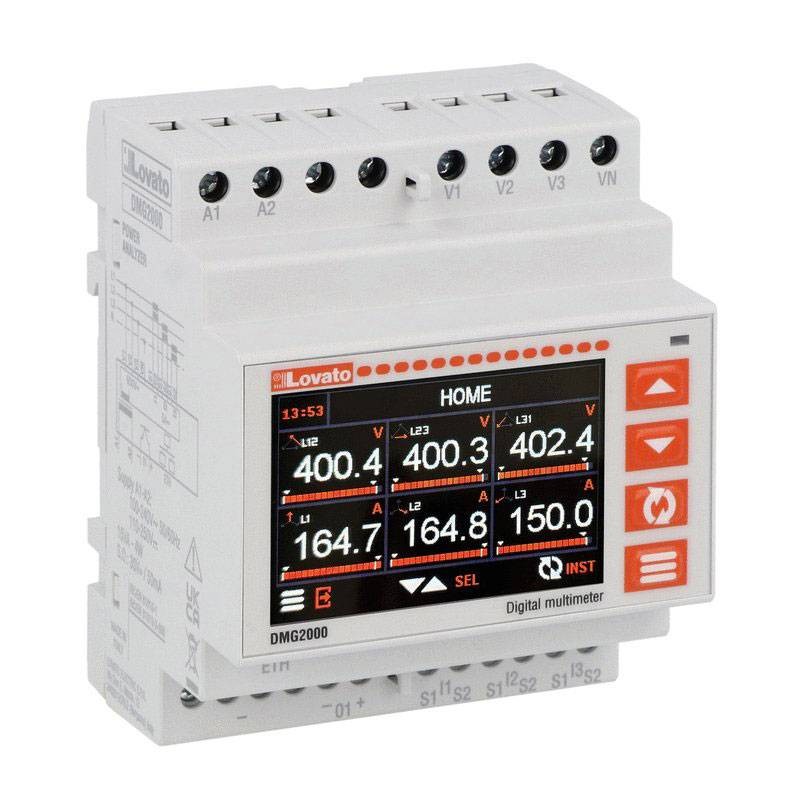

Das Multimeter Lovato DMG2000 ist ein digitales Multifunktionsgerät, das zur Messung und Überwachung der wichtigsten elektrischen Parameter in Industrieanlagen, im Dienstleistungssektor und in der Gebäudeautomation entwickelt wurde. Dank des modularen Formats auf 35 mm DIN-Schiene lässt es sich leicht in Schaltschrank integrieren, was die Einführung eines Energiemonitoringsystems erleichtert, ohne die bestehende Verkabelung zu verändern. Das Farbdisplay verbessert die Benutzererfahrung: Es ermöglicht eine klare Anzeige von Spannungen, Strömen, Leistungen und Energien und erleichtert schnelle Überprüfungen während Tests, Wartungen und Diagnosen.
Zuverlässige Energiemessungen: Klasse 0.5s für Wirkenergie
Wenn es darum geht, Verbräuche zu erfassen oder zu analysieren, zählt die Genauigkeit. DMG2000 bietet eine Messgenauigkeit der Wirkenergie in Klasse 0.5s gemäß IEC/EN 62053-22, eine Spezifikation, die für viele Anwendungen der Überwachung und internen Verbrauchsverteilung geeignet ist. Für die Blindenergie ist die Klassifizierung Klasse 2 gemäß IEC/EN 62053-23, nützlich zur Bewertung von Blindleistungskompensation und Ineffizienzen im Zusammenhang mit induktiven Lasten, um Kosten und Leistung der Anlage zu optimieren.
Harmonische Analyse bis zum 63. Ordnung: Energiequalität unter Kontrolle
Mit der Zunahme von Wechselrichtern, USV, Schaltnetzteilen und LED-Beleuchtung sind Harmonische immer häufiger anzutreffen. Der DMG2000 integriert eine harmonische Analyse bis zur 63. Ordnung, ein wesentliches Werkzeug zur Identifizierung von Verzerrungen und kritischen Punkten, die Überhitzung, ungewollte Auslösungen oder eine Verkürzung der Lebensdauer der Komponenten verursachen können. Diese Daten direkt im Schaltschrank zu haben, mit einer farbigen Anzeige, hilft, präziser bei Filtern, Blindleistungskompensation und Lastenausgleich einzugreifen.
Integriertes Ethernet: bereit für Überwachung und Integration
Die Anwesenheit des integrierten Ethernet-Ports macht den DMG2000 besonders praktisch in Kontexten, in denen eine zentrale Datenerfassung erforderlich ist. Durch Anschluss an das LAN-Netzwerk können Sie das Gerät in Überwachungs-, Energiemonitoring- oder vorausschauende Wartungssysteme integrieren und die Sichtbarkeit auf den Verbrauch und die elektrischen Parameter verbessern. Da es nicht erweiterbar ist, ist der DMG2000 eine kompakte und vollständige Lösung für diejenigen, die ein bereits einsatzbereites Gerät ohne zusätzliche Module wünschen.
Installation und Kompatibilität mit TA: einfach in neuen Anlagen und Retrofit
Der DMG2000 misst den Strom über Stromwandler (TA) mit Sekundär /5A oder /1A, eine Kompatibilität, die die Installation in neuen Anlagen und den Austausch/Upgrade in bestehenden Schaltschränken erleichtert. Die Hilfsstromversorgung 100240 VAC vereinfacht die Integration weiter, da sie sich an die Hauptstromversorgungen des Schaltschranks anpasst.
| Hilfsstromversorgung (Us) |
| Nennspannung Hilfsstromversorgung AC |
100…240 VAC |
| Nennspannung Hilfsstromversorgung DC |
110…250 VDC |
| Betriebsgrenzen AC |
85…264 VAC |
| Betriebsgrenzen DC |
93.5…300 VDC |
| Einsatzfrequenz |
45…66 Hz |
| Maximale Leistungsaufnahme |
3.2 VA |
| Maximale Verlustleistung |
1.3 W |
| Spannungseingänge |
| Nennspannung Phase-Phase (Ue) |
600 VAC |
| Nennspannung Phase-Neutral (Ue) |
400 VAC |
| Messbereich Phase-Phase |
20…830 VAC |
| Messbereich Phase-Neutral |
10…480 VAC |
| Einsatzfrequenz |
45…66 Hz |
| Messmethode |
True RMS |
| Einfügemodus |
Einphasig, zweiphasig, dreiphasig mit oder ohne Neutralleiter, dreiphasig symmetrisch |
| Stromeingänge |
| Nennstrom (Ie) |
1 / 5 A |
| Messbereich |
0.01…1.2 A / 0.01…6 A |
| Messmethode |
TRMS |
| Überlastbarkeit |
+20% Ie von externem TA mit Sekundär 5A |
| Genauigkeit |
| Phasenspannung |
±0.2% |
| Verkettete Spannung |
±0.2% |
| Strom |
±0.2% |
| Frequenz |
±0.05% |
| Wirkleistung |
±0.5% |
| Wirkenergie |
Klasse 0.5s (IEC/EN 62053-22) |
| Blindenergie |
Classe 2 (IEC/EN 62053-23) |
| Isolierungen |
| Nennisolationsspannung |
690 V (IEC/EN) |
| Nennstoßspannung (Uimp) |
9,5 kV |
| Prüfspannung bei Betriebsfrequenz |
5,2 kV |
| Funktionen |
| Harmonische Analyse |
Bis zur 63. Ordnung |
| Programmierbare SPS-Logik |
Nein |
| Kommunikationsschnittstelle |
Ethernet |
| Ethernet-RS485 Gateway-Funktion |
Ja |
