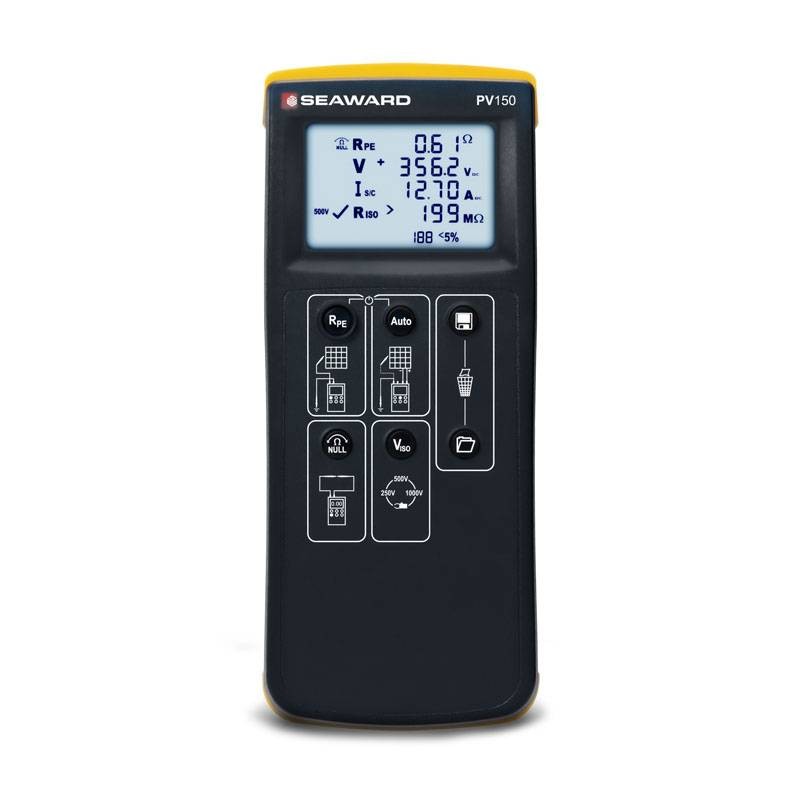

Mit dem PV150 können Sie die für eine Photovoltaikanlage erforderlichen Messungen zur Überprüfung der elektrischen Sicherheit sowie die Funktionsprüfung der Module oder Strings, die Teil der Anlage sind, gemäß den Bestimmungen des CEI-Leitfadens 82-25 als Referenz (CEI 64/8 und IEC/EN62446) durchführen.



Es führt automatisch die folgenden Messungen durch

• Isolationsmessung bis zu 1000VDC
• Leerlaufspannung und Kurzschlussstrom Voc/Isc bis zu 1000V / 15A
• Kontinuität von Schutzleitern mit 200mA

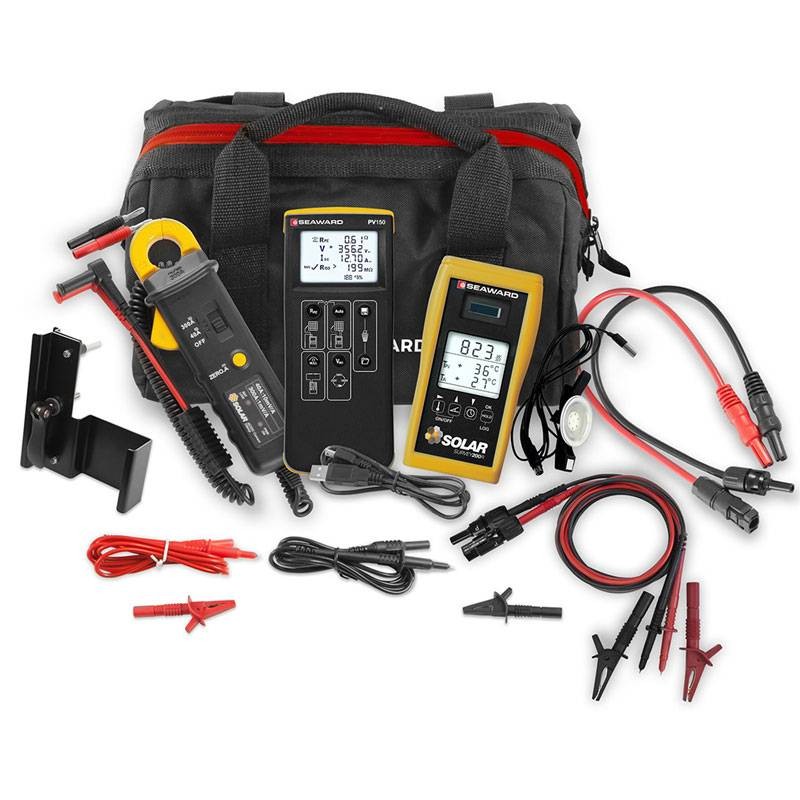

Das PV150 ermöglicht die Überprüfung der Funktionsfähigkeit der Strings eines Photovoltaikfeldes (IEC/EN62446) durch Messung der Leerlaufspannung Voc und des Kurzschlussstroms Isc, auch bezogen auf die STD-Bedingungen der Einstrahlung, unter Verwendung des Zubehörs der Serie SOLAR200. Es ermöglicht auch die Leistungsanalyse des photovoltaischen Feldes (DC) unter Betriebsbedingungen mit Hilfe von Standard-Strommesszangen, die einen Hinweis auf die von der PV-Anlage erzeugte Leistung geben.



Mit einem einzigen Tastendruck führt der neue PV150-Tester alle sicherheitsrelevanten Messungen der PV-Anlage sequenziell durch.



Automatischer Ablauf der Messungen:

• Kontinuität von Schutzleitern mit 200mA
• Voc Vakuumspannung bis zu 1000V DC
• Isc Kurzschlussstrom bis zu 15A DC
• Isolationsprüfung bis zu 1000V DC



Das Ergebnis kann gespeichert werden und ein Bericht über Ihre Messungen kann über die Software erstellt werden. Das Diagramm zeigt, wie die Kabel vom Pv150 an den zu prüfenden String anzuschließen sind, damit alle Ergebnisse sicher und AUTOMATISCH ermittelt werden können.



Messung der Bestrahlungsstärke:

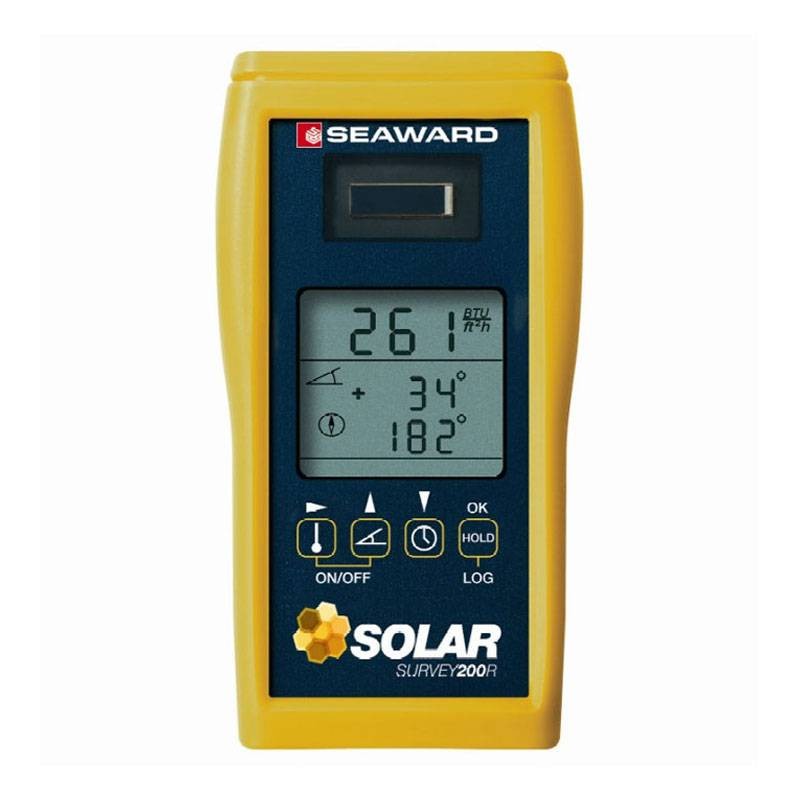

• Die spezielle drahtlose Verbindung zwischen dem PV150 und dem Hochleistungsmessgerät Solar Survey 200R ermöglicht die Anzeige und Messung der Bestrahlungsstärke in Echtzeit, während die elektrischen Tests durchgeführt werden. Dies bedeutet, dass Einstrahlung, Neigung und Umgebungstemperatur gleichzeitig im PV150 aufgezeichnet werden können, während elektrische Tests durchgeführt werden.
• Survey 200R kann auch als Datenlogger für die Messung der Bestrahlungsstärke verwendet werden. Die gespeicherten Daten können zur weiteren Analyse und Berichterstellung in die Solar Cert Software heruntergeladen werden.



DC-Leistungsmessung:

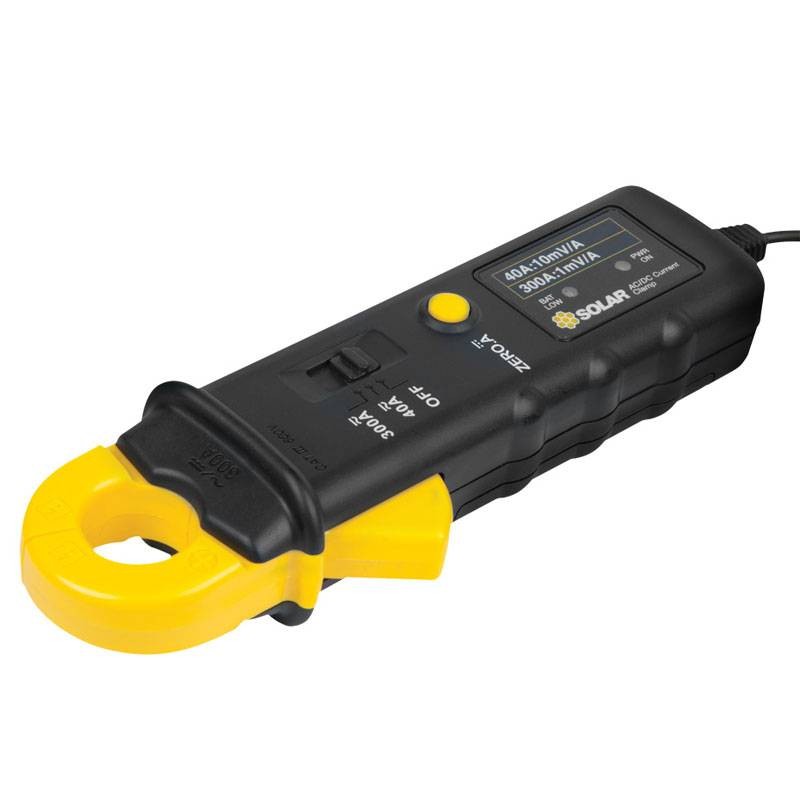

• Mit der standardmäßigen Strommesszange kann die Gleichstromleistung oder der Betriebsstrom der Strings gemessen werden.
• Die Stromzange hat zwei Skalen, 40A und 300A, und wenn Sie sie an den PV150 anschließen, können Sie die erzeugte Leistung und den Strom leicht auf dem Display ablesen.



PV150 Elektrische Spezifikationen:

• Stromversorgung 6 x 1,5V AA-Batterien
• Batterielebensdauer 1000 Messungen
• Kundenspezifische LCD-Anzeige mit Hintergrundbeleuchtung
• 200 Ergebnisspeicher
• PC-Schnittstelle
• USB zum Herunterladen auf den PC (CSV-Format)
• Sicherheit IEC/EN 61010-1,IEC/EN62446
• Betriebstemperatur 0 ÷ 40°C
• Messkategorie CAT III 300V
• Betriebshöhe bis zu 2000M
• Verschmutzungsgrad 2
• Referenznorm IEC/EN 61557-1-2-3-4-5-6-7



Funktionen:

• IEC 64-8
• EMC 2014/30/EU
• EMC: IEC/EN61326
• IEC-Leitfaden 82-25
• IEC/EN61010-032
• IEC/EN61010-1
• IEC/EN61557-1
• IEC/EN61557-2
• IEC/EN61557-4
• IEC/EN62446
• NIEDERSPANNUNGSRICHTLINIE 2014/35/EU
• CE-KENNZEICHNUNG



Messung der Leerlaufspannung (photovoltaische Klemmen)

• Anzeigebereich 0.0 1000VDC
• Messbereich 5.0 1000VDC
• Auflösung 0,1VDC
• Genauigkeit ± (0,5% + 2 Ziffern)
• Kurzschlussstrommessung
• Anzeigebereich 0.00 15.00ADC
• Messbereich 0,50 15,00ADC
• Maximale Leistung 10kW
• Auflösung 0,01 ADC
• Genauigkeit ±(1% + 2 Ziffern)



Kontinuität

• Leerlaufprüfspannung >4V
• Prüfstrom in 2? >200mA
• Anzeigebereich 0.00? - 199?
• Messbereich (EN 61557-4) 0,05? 199?
• Auflösung maximal 0,01?
• Genauigkeit ±(2% + 2 Ziffern)
• Anzahl der Wiederholungsprüfungen nach IEC61557-4 Ca. 4000



Isolationswiderstand

• Spezifikation der Prüfspannung -0% +20% (offener Stromkreis)
• Prüfspannung @ 1mA >1mA in UN x (1000/V)
• Prüfstrom Kurzschluss <2mA
• Anzeigebereich 0.05M? - 199M?
• Messbereich (EN 61557-2) 0,20 M? 199 M?
• Auflösung 0,01M maximal
• Genauigkeit 0.05M 100M? ±(5% + 5 Stellen) 101M? 199M ±(10% + 5 Nachkommastellen)
• Anzahl der Wiederholungsprüfungen nach IEC61557-2 Ca. 3000



Rpe-Spannungsmesser (4 mm Klemmen)

• Anzeigebereich 30V 440V
• Spannungsmessbereich 30V 440V DC
• 30V 440V AC 50-60Hz
• Auflösung 1V
• Genauigkeit ± (5% + 2 Ziffern)



Betriebsstrom (über AC/DC-Stromzange)

• Anzeigebereich 0,1 A - 40,0 A
• Strommessbereich 0,1 A 40,0A DC
• 0,1A 40,0 50-60HzA AC
• Auflösung 0,1 A
• Genauigkeit ± (5% + 2 Ziffern)



DC Leistung (über AC/DC Stromzange)

• Anzeigebereich 0.00kW 40kW
• Messbereich 0,50kW 40kW
• Auflösung 0.01kW
• Genauigkeit ±(5% + 5 Ziffern)
