Signalkontakt Chint XF9: klare Anzeige des Gerätestatus
Der Signalkontakt Chint XF9 (Code 184994) ist ein nützliches Gerät zur Überwachung des Status von Leitungsschutzschaltern und Fehlerstromschutzschaltern (MCB/RCBO). Die Konfiguration 1NA+1NC ermöglicht die Anzeige sowohl der Öffnungs- als auch der Schließposition der Kontakte und bietet eine präzise visuelle Anzeige des Schaltzustands des Geräts.
Einfache Montage und Kompatibilität

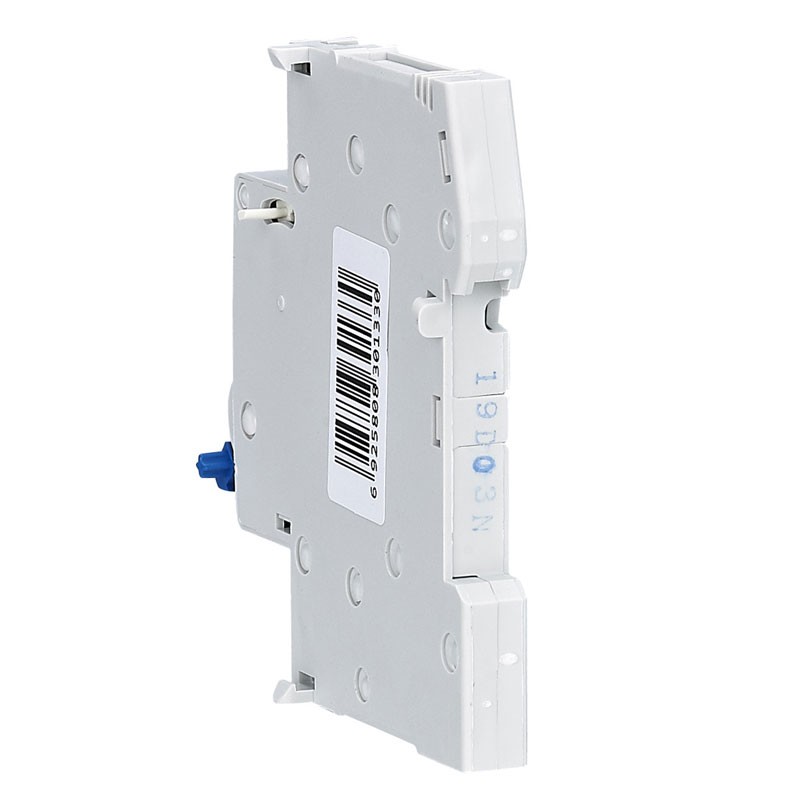

Dieser Signalkontakt lässt sich dank eines speziellen Stifts, der die Installation erleichtert, einfach auf der linken Seite der Schalter montieren. Er ist kompatibel mit den Serien NB1, NBH8, NB1L, NB310L und ermöglicht das Anbringen von bis zu zwei Kontakten für ein Signalgebungssystem an mehreren Geräten.
Leistung und Zuverlässigkeit
Der Kontakt XF9 ist für Spannungen bis zu 500 V ausgelegt und kann in Umgebungen mit Temperaturen zwischen -5°C und +40°C arbeiten. Die Isolationsspannung beträgt 500V, während die Stoßspannungsfestigkeit 4 kV (1,2/50 µs) erreicht, was sichere und zuverlässige Leistungen über die Zeit gewährleistet. Das Gerät entspricht internationalen Standards und hat die Schutzart IP20, die es gegen Staub und kleine Wassereinbrüche resistent macht.
Lebensdauer und Wartung
Mit einer mechanischen Lebensdauer von 10.000 Zyklen und einer elektrischen Lebensdauer von 6.050 Zyklen ist der Chint XF9 Kontakt für eine lange Lebensdauer ausgelegt, auch bei Anwendungen mit hoher Nutzungshäufigkeit. Die Installation und Wartung werden durch den Anschluss für ein 2,5 mm² Kabel vereinfacht, mit einem Anzugsdrehmoment von 0,8 N·m, um eine sichere Verbindung zu gewährleisten.
| Allgemeine Daten |
| Nennwert |
AC415 50/60Hz 3 Ampere - AC240 50/60Hz 6 Ampere |
| Konfiguration |
1NA+1NC |
| Nennstoßspannungsfestigkeit (1,2/50) Uimp |
4000 In |
| Dielektrische Prüfspannung bei ind. Frequenz für 1 min |
2 kV |
| Isolationsspannung Ui |
500 In |
| Verschmutzungsgrad |
2 |
| Elektrische Lebensdauer |
6.050 |
| Mechanische Lebensdauer |
10.000 |
| Schutzart |
IP20 |
| Umgebungstemperatur |
-5/+40°C |
| Lagertemperatur |
-25/+70°C |
| Anschlussart |
Kabel 2,5mm² |
| Abmessungen des oberen/unteren Anschlusses für Kabel AWG 18-14 |
0,8 N·m |
| Anzugsdrehmoment |
7 In-Ibs |
