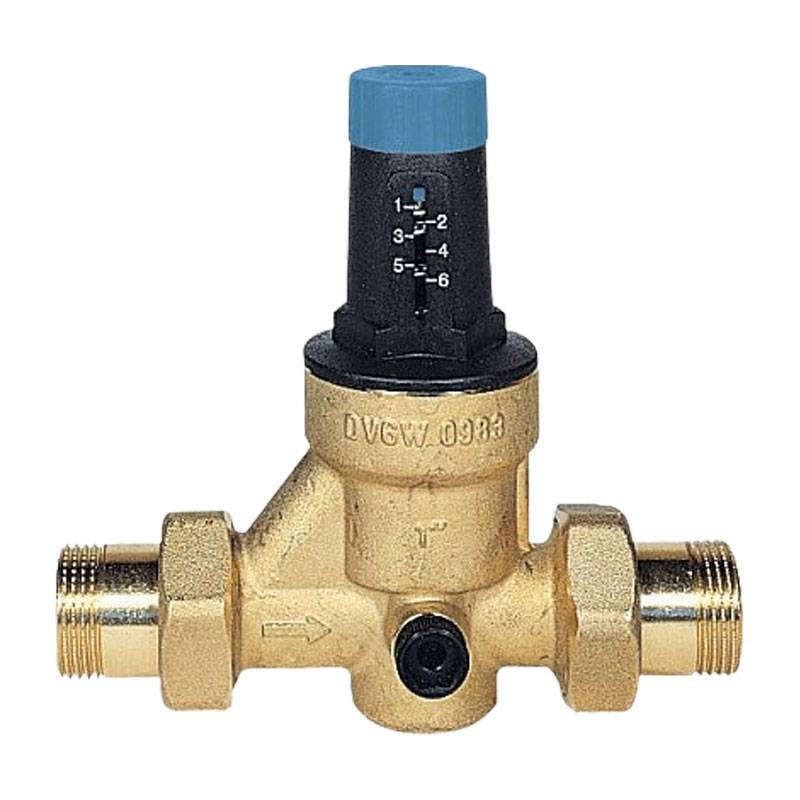

Watts DRVN Druckminderer A/A 1/2 Messing 0502515
CZZ 0502515
8019001016967
Watts DRVN Druckminderer mit den folgenden Merkmalen:
- Anschluss: Außengewinde/Außengewinde
- Anschlüsse: 1/2 Zoll
- Werkstoff: Messing
- Maximaler Vordruck: 25 bar
Patentierter Membrandruckminderer mit kompensiertem Sitz, mit Drehknopf zur Einstellung des Ausgangsdrucks und externer Skala zum einfachen Ablesen des eingestellten Drucks. Komplett mit Verschraubungen.
53,50 €
Verfügbare Artikel: 15
: 9
Merkmale:
- Maximaler Eingangsdruck: 25 bar
- Druck am Auslass: 1,5÷6 bar
- Einstellung des Nachdruckes (Schraube 4) im Uhrzeigersinn: Druckerhöhung gegen den Uhrzeigersinn: Druckminderung
- Manometer für den Nachdruck (nur DRV-M) Manometer Ø50 Skala 0÷6 bar
- Maximale Betriebstemperatur DRVN 30°C
- Maximale Betriebstemperatur DRV 60°C (30°C DVGW)
- Konstruktionsmerkmale DRV und DRVN
- Gehäuse Sandgestrahltes Messing/CW617N
- Kuppel Sandgestrahltes Messing/(DRV) CW617N
- Verstärktes Technopolymer (DRVN)
- Messing Messing CW617N
- Einlass- und Auslassanschlüsse Messing CW617N
- NBR-Membran mit Nylongewebe - KTW - W270
- Dichtung und O-Ring NBR KTW - W270
- Feder Verzinkter Stahl
- Kalibrierschraube und Kontermutter Messing CW617N
- Schmutzfänger Rostfreier Stahl
Druckminderer werden verwendet
In Sanitäranlagen:
- zur Aufrechterhaltung eines konstanten Wasserdrucks im Verteilungsnetz hinter dem Druckminderer
- zur Vermeidung einer übermäßigen Wasserentnahme durch Regelung des Drucks an den Zapfstellen
- um den Wasserdruck konstant unter dem maximal zulässigen Wert zu halten
In Druckluftsystemen
- um den Druck im Netz konstant zu halten, unabhängig von Schwankungen des von den Kompressoren gelieferten Drucks
hinter Lagertanks oder Zylindern
- zur Reduzierung und Stabilisierung des normalerweise niedrigeren Drucks im Netz
Neben Wasser werden Druckminderer auch für Luft und Gas (neutral) eingesetzt. Die Druckminderer der Serien DRV, DRVM, DRVN, DRVMN sind mit kompensiertem Sitz ausgestattet. Das bedeutet, dass der Eingangsdruck, der auf die beiden Öffnungen mit gleichem Querschnitt wirkt, kompensiert wird und somit keine Kraft auf das Verschlussbolzensystem ausübt, wenn sich der Öffnungsgrad des Druckminderers ändert.
Der Ausgangsdruck hingegen wirkt auf die Membrane und damit auf das System aus Stift und Verschluss, das somit zwei entgegengesetzten Kräften ausgesetzt ist: der vom Ausgangsdruck ausgeübten Kraft, die zum Schließen des Verschlusses führt, und der von der Feder ausgeübten Kraft, die zum Öffnen führt. Daraus ergibt sich ein Verhalten des kompensierten Sitzreduzierventils, bei dem der Ausgangsdruck praktisch unempfindlich gegenüber Schwankungen des Vordrucks ist.
Es gibt noch keine Bewertung
Technische Daten
- Art: Druckminderer
- Anschluss: Außengewinde/Außengewinde
- Anschlüsse: 1/2 Zoll
