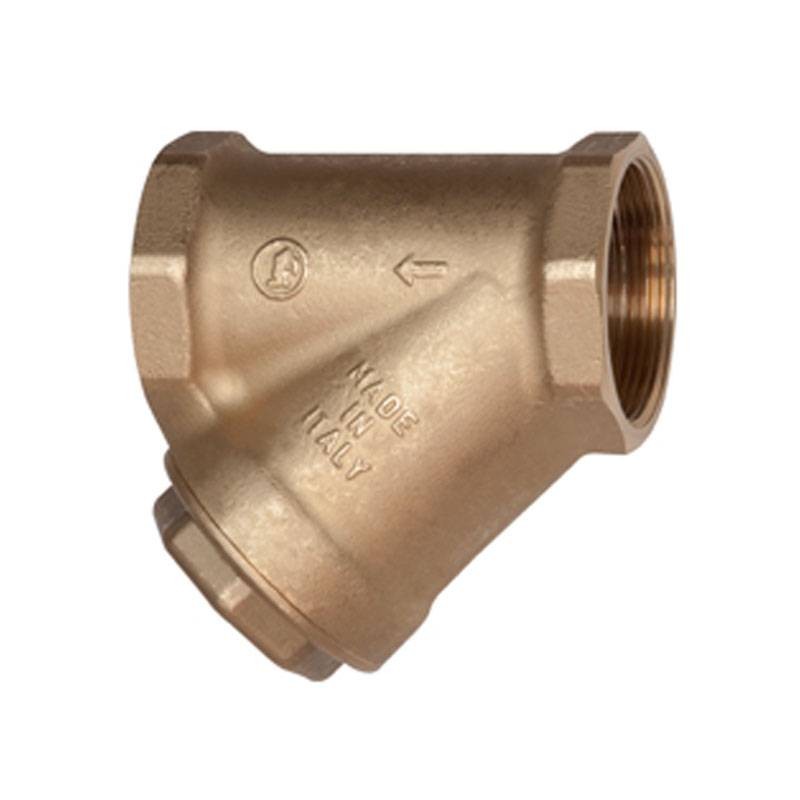

R74M ist ein Y-förmiger Schmutzfilter, der für die Verteilung von nicht gefährlichen Flüssigkeiten (Gruppe 2 gemäß der PED-Richtlinie) und nicht aggressiven Kupferlegierungen geeignet ist. Der Filter mit Drahtgeflecht und Magnet soll verhindern, dass feste Verunreinigungen in die Rohre eindringen und durch Ablagerungen die Durchlassquerschnitte verringern, wodurch Druckverluste und Oxidationserscheinungen zunehmen.



Der Wärmeträgerstrom tritt in den Filter ein und wird verlangsamt, um die Abscheidung von festen Verunreinigungen zu erleichtern. Die Verunreinigungen werden beim Aufprall auf das Drahtgeflecht abgeschieden und setzen sich am Boden des Deckels ab; die eisenhaltigen Verunreinigungen werden durch die vom Magneten erzeugte Anziehungskraft zurückgehalten. Der Filterkörper ist so konstruiert, dass die gesamte Filterfläche genutzt wird, wodurch sich die Betriebszeit bis zur vollständigen Verschmutzung des Gewebes verlängert. Falls erforderlich, kann der Filter ausgebaut und unter fließendem Wasser gereinigt werden, um die Oberfläche wiederherzustellen.



Der R74M-Filter muss vor allen Systemkomponenten installiert werden, die aufgrund von Verunreinigungen beschädigt oder ineffizient werden könnten. Es wird empfohlen, Absperrventile vor und hinter dem Filter zu installieren, um die Wartung zu erleichtern. Der Filter wird normalerweise am Eingang des Wasserversorgungsnetzes vor Rückschlagventilen, Trennvorrichtungen und Druckminderern installiert. Er wird auch in geschlossenen Heizkreisen am Eingang des Wärmeerzeugers eingesetzt, um die Wärmetauscher vor Verunreinigungen aus dem System zu schützen. Um eine bessere Filterung und Ablagerung von festen Verunreinigungen zu erreichen, ist es ratsam, den Filterkörper an horizontalen Rohren mit der Kappe nach unten zu installieren. Für den korrekten Einbau ist die Durchflussrichtung zu beachten, die durch den auf dem Filterkörper eingeprägten Pfeil angezeigt wird.



Eigenschaften:

• Temperaturbereich: 5÷90 °C
• Maximaler Betriebsdruck: 30 bar
• Filterleistung: 500m
• Gehäuse und Deckel: Messing UNI EN 12165 - CW617N
• O-Ring: EPDM
• Drahtgeflecht: rostfreier Stahl AISI 304
• Magnet: Neodym N35H
