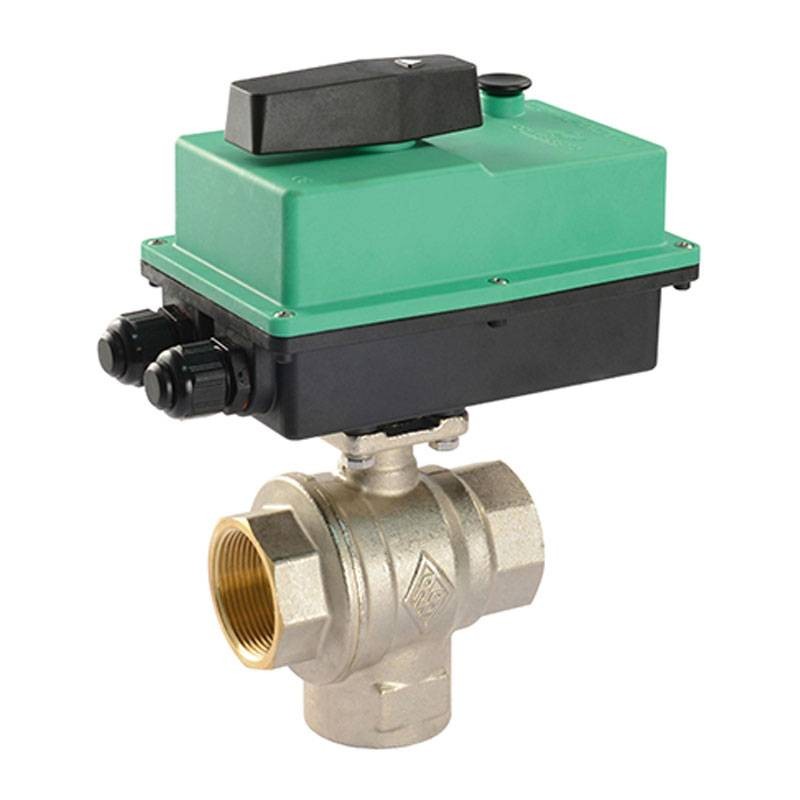

Comparato Compact Pro 3-Wege-Motorventil 230V 1 1/2 CY222AE3E5
CMP CY222AE3E5
Motorventil Comparato COMPACT PRO aus hochwertigem Messing, komplett mit elektrischem Stellantrieb ALL-IN-ONE für präzise und sichere Durchflussregelung. Inklusive zusätzlicher Mikroschalter zum Öffnen und Schließen. Ideal für industrielle Anwendungen, HVAC, Wasseraufbereitung und alternative Flüssigkeitssysteme, mit den folgenden Eigenschaften:
-
Anzahl der Wege: 3 Innengewinde/Innengewinde Messing
-
Elektrische Steuerung: All-in-One 2 Punkte mit Relais/3 Punkte ohne Relais
-
Nennweite: DN40 (1 1/2 Zoll)
-
Stromversorgung: 230V
-
Leistungsaufnahme: 24VA
-
Nenndruck: PN10
-
Manövrierzeit: 45 Sekunden für 90 Grad
-
Schutzart: IP67
-
Motor: Bidirektionaler Synchronmotor, präzise und zuverlässige Durchflussregelung
476,79 €
Verfügbare Artikel: 2
: 1
Vielseitigkeit und Technologie des Motorventils Comparato für die Steuerung von Flüssigkeiten
Das 3-Wege-Motorventil Comparato Compact Pro in vertikaler 1 1/2-Zoll-FFF-Ausführung mit Messinggehäuse und integriertem Elektroantrieb ist für den professionellen und intensiven Einsatz in Industrie-, HLK-, Wasseraufbereitungs-, Kühl- und Automatisierungssystemen konzipiert. Sein kompaktes und robustes Design in Verbindung mit dem elektrischen ALL-IN-ONE-Steuerungssystem bietet eine präzise und geräuscharme Durchflussregelung auch in rauen Umgebungen.
Absolute Zuverlässigkeit für industrielle und technische Anlagen
Das Ventil ist für den Einsatz in Anlagen mit heißen oder kalten Flüssigkeiten, Trinkwasser, Glykol, Druckluft oder Flüssigkeiten für alternative Energien konzipiert und garantiert dank der Schutzart IP67 eine hohe mechanische und umwelttechnische Beständigkeit, die es auch in feuchten oder staubigen Umgebungen einsetzbar macht. Der bidirektionale Synchronmotor ermöglicht eine sanfte und kontrollierte Bewegung mit einem niedrigen Geräuschpegel von 42 dB(A) in 1 Meter Entfernung.
Erweiterte Funktionen: Mikroschalter und manuelle Öffnung
Das System ist mit 2 zusätzlichen Mikroschaltern ausgestattet, um zusätzliche Öffnungs- und Schließsignale zu verarbeiten, was die Flexibilität des Systems erhöht. Die manuelle Öffnung von oben mit einer visuellen Positionsanzeige (Pfeil auf dem Hebel) ermöglicht ein schnelles Eingreifen auch bei fehlender Stromversorgung und gewährleistet die Kontinuität und Sicherheit des Betriebs.
Energieeffizienz und einfache Installation
Der Stellantrieb verbraucht nur 24 VA und verfügt über einen internen 3-W-Widerstand zum thermischen Schutz. Die elektrischen Anschlüsse mit einer internen Klemmenleiste vereinfachen die Verdrahtung, verkürzen die Installationszeit und erleichtern die Wartung.
Anwendungsbereiche
Das Compact Pro Ventil ist ideal für:
-
Heiz- und Kühlsysteme (HVAC)
-
Zentralisierte Automatisierungs- und Managementsysteme
-
Kältesysteme mit Glykol (bis zu 30%)
-
Trinkwasser- und technische Wasseraufbereitungsanlagen
-
Verteilerkreisläufe in industriellen Umgebungen
-
Alternative Energiesysteme
-
Druckluftleitungen
Technische Daten Comparato 3-Wege-Motorventil
Allgemeine Spezifikationen
| Parameter | Wert |
|---|---|
| Baureihe | Compact Pro ALL-IN |
| Ventil-Typ | Motorisiertes 3-Wege - vertikal FFF |
| Hydraulischer Anschluss | 1 1/2 Zoll (DN40) mit Innengewinde |
| Ventilkörper | Messing - voller Durchgang |
| Zulässige Flüssigkeitstemperatur | Kompatibel mit kältetechnischen bis thermischen Systemen |
Motor und Elektronik
| Parameter | Wert |
|---|---|
| Spannungsversorgung | 230 V AC - 50/60 Hz |
| Motor | Synchron bi-direktional |
| Nenndrehmoment | 22 Nm |
| Manövrierzeiten | 45 Sekunden / 90 Grad |
| Leistungsaufnahme | 24 VA |
| Heizwiderstand | 3 W |
| Schutzart | IP67 |
| Max. Geräuschpegel | 42 dB(A) in 1 m Entfernung |
Steuerung und Anschlüsse
| Parameter | Wert |
|---|---|
| Befehl | 3 Punkte ohne Relais / 2 Punkte mit Relais |
| Elektrische Anschlüsse | Interne Klemmleiste |
| Mikroschalter | 2 Hilfsschalter zum Öffnen und Schließen |
| Optische Stellungsanzeige | Pfeil auf dem Hebel |
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorventile
- Anschluss: Innengewinde/Innengewinde
- Anschlüsse: 1-1/2 Zoll
