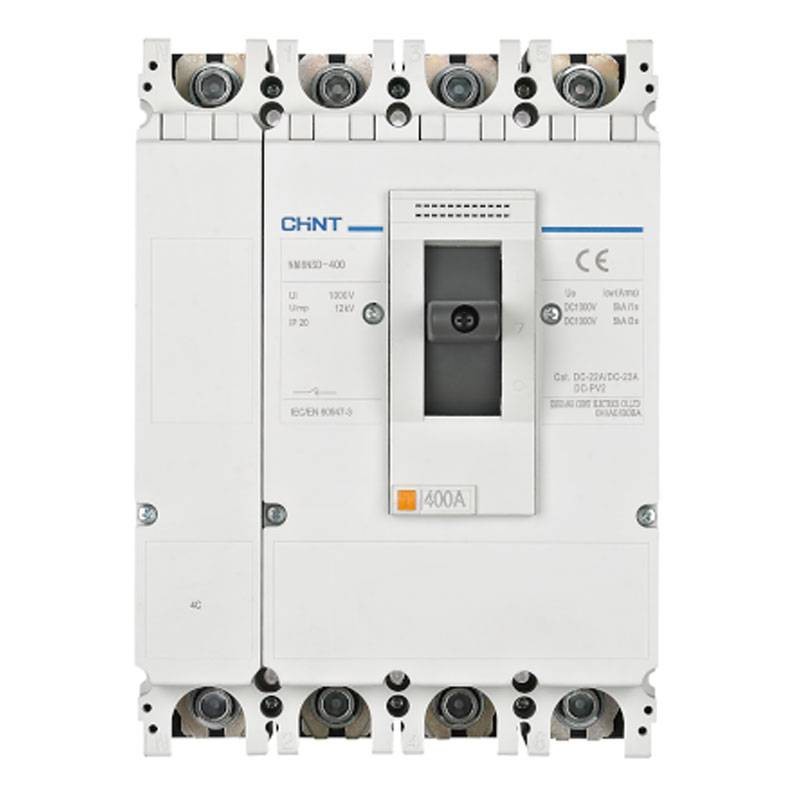

Chint Lasttrennschalter im Gehäuse NM8NSD 400A AC 4-polig 269594
CHT 269594
6941716406318
Der Lasttrennschalter Chint NM8NSD 400A 4-polig (269594) gewährleistet zuverlässige Isolierung bis zu 690 Vac, ideal für Industrieschaltschränke und sichere Wartungen, mit hohen Isolationswerten und robuster Bauweise.
-
Norm: IEC/EN 60947-3
-
Polzahl: 4P
-
Nennstrom (In): 400 A
-
Nennspannung (Vn): 690 Vac
-
Frequenz: 50/60 Hz
-
Isolationsspannung (Ui): 1000 V
-
Stoßspannung (Uimp): 12 kV
-
Nennschaltvermögen (Icm): 8 kA
-
Kurzzeitstrom (Icw): 5 kA (1s)
-
Abmessungen (H×B×T): 185 × 255 × 113 mm
-
Schaltschrankgröße: Frame 23
574,93 €
Verfügbare Artikel: 1
Häufig zusammengekauft
Lasttrennschalter im Gehäuse Chint 400A: sichere Isolierung in Leistungsschaltschränken
Der Chint NM8NSD 400A AC 4-polig ist ein Lasttrennschalter, der entwickelt wurde, um die Funktion des Trennens in elektrischen Anlagen klar und zuverlässig auszuführen. In einem Verteilerschrank bedeutet das korrekte Isolieren einer Leitung, dass Wartungen, Erweiterungen und Überprüfungen mit reduziertem Betriebsrisiko durchgeführt werden können. Die 4P-Konfiguration wird besonders im industriellen und tertiären Bereich geschätzt, da sie eine vollständige Isolierung der Leiter ermöglicht und eine geordnetere und kohärentere Verwaltung der Sicherheitsverfahren bietet.
Konformität IEC/EN 60947-3: eine richtige Wahl für professionelle Anwendungen
Die Norm IEC/EN 60947-3 identifiziert die Anforderungen für Schalt- und Trennvorrichtungen. Die Wahl eines konformen Geräts bedeutet, sich für eine Komponente zu entscheiden, die für den Einsatz in Schaltschränken mit professionellen Logiken konzipiert ist, wo das Ziel nicht nur das Abschalten, sondern das zuverlässige Trennen ist, um die Anlage während geplanter Aktivitäten oder dringender Eingriffe handhabbar zu machen.
Elektrische Leistungen: 690 Vac, Ui 1000 V und Uimp 12 kV
Dieser Schaltschrank unterstützt eine Nennspannung von 690 Vac, typisch für industrielle Anwendungen. Der Isolationsspannungswert Ui 1000 V trägt zu einer höheren dielektrischen Festigkeit bei, während die Stoßspannung Uimp 12 kV hilft, transiente Überspannungen zu bewältigen, ein wichtiger Aspekt in Umgebungen, in denen Schaltvorgänge und Netzstörungen häufig auftreten können. Im Falle von Kurzschlussbedingungen definieren die Spezifikationen Icw 5 kA (1 Sekunde) und Icm 8 kA die Fähigkeit des Geräts, Belastungen durch anomale Ereignisse innerhalb der angegebenen Grenzen zu widerstehen.
Installation im Schaltschrank: klare Abmessungen und geordnete Integration
Mit Abmessungen von 185 × 255 × 113 mm eignet sich der NM8NSD für Integrationen in Schaltschränken, in denen ein Schaltschrank mit klar definierter Grundfläche erforderlich ist. Die Größe Frame 23 erleichtert die kohärente Anpassung an die Architektur des Schaltschranks und die Verkabelungslogik. Es ist eine Lösung, die für Versorgungsleitungen, Unterverteilungen, Abteiltrennungen, technische Anlagen und Leistungsdistributionen geeignet ist.
Es gibt noch keine Bewertung
Technische Daten
- Art: Lasttrennschalter im Gehäuse
- Spannung: 690V
- Pole: 4P
- Ausschaltstrom: 8KA
- Ampere: 400A
