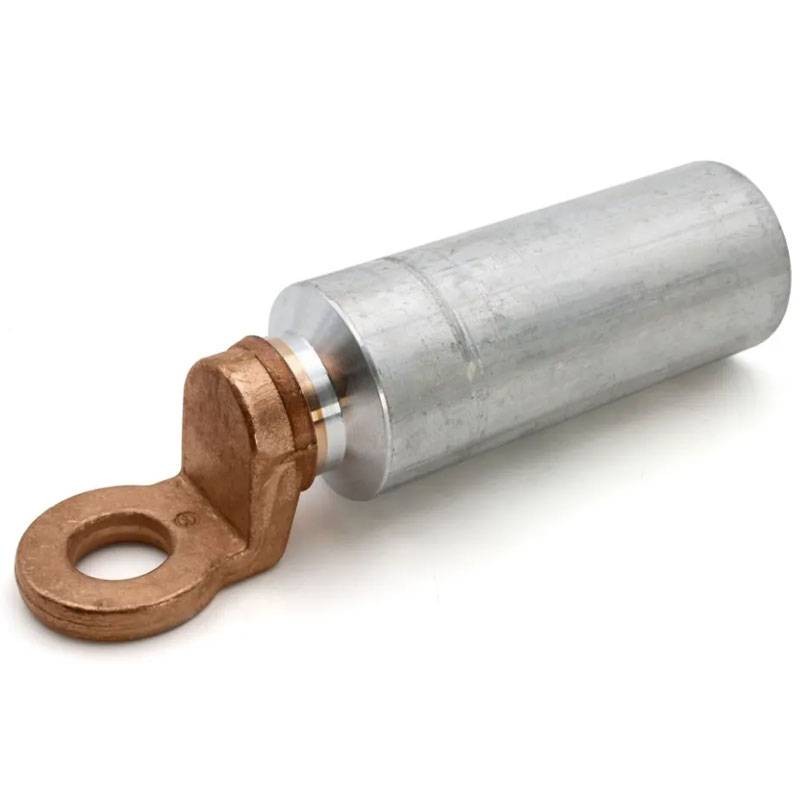

Cembre M12 185mmq Bimetall-Kabelschuh CAA185-M12
CEM CAA185-M12
8016692041162
Cembre CAA185-M12 185 mm² M12 Bimetallkabelschuh: sichere Aluminium-Kupfer-Verbindung für NS- und MS-Installationen bis zu 30.000 V.
-
Kabelabschnitt: 185 mm² M12-Schraubloch
-
Bimetall: Aluminiumkragen + Kupferlasche
-
Reibungsgeschweißte Verbindung für perfekte elektrische Kontinuität
-
Internes Schutzfett mit hohem Tropfpunkt
-
Kompressionsgeometrie: tiefe Kerbe
-
Maximale Betriebsspannung: 30.000 V
-
Temperaturbereich: -50 °C bis +150 °C
16,51 €
Verfügbare Artikel: 40
Cembre Bimetallkabelschuh: Zuverlässige Verbindung zwischen Kupfer und Aluminium
Der Bimetallkabelschuh CAA185-M12 von Cembre ist für den professionellen Anschluss von Aluminiumkabeln in Nieder- und Mittelspannungsanlagen bis zu 30.000 V konzipiert.
Die Bimetallstruktur besteht aus: einem Kragen aus reinem Aluminium (>99,5%) für Aluminiumleiter und einer Lasche aus elektrolytischem Kupfer (>99,9%) für den Anschluss an Kupferschienen, Klemmen oder Terminals.
Diese Kombination garantiert eine stabile elektrische Verbindung, die Probleme der galvanischen Korrosion zwischen den beiden Materialien ausschließt.
Reibschweißen und Korrosionsschutz
Die Verbindung zwischen Kupfer und Aluminium wird durch Reibschweißen hergestellt, ein Verfahren, das elektrische Kontinuität, mechanische Stabilität und lange Lebensdauer gewährleistet. Die Innenseite des Kragens ist mit einem Fett mit hohem Tropfpunktgehalt vorbehandelt, das vor Oxidation schützt, während der Füllstoff die Isolierung verbessert und den Anschluss abdichtet.
Optimierte Geometrie für das Crimpen
Der Kabelschuhkörper hat eine tiefe Kerbgeometrie, die ein präzises und gleichmäßiges Crimpen mit kompatiblen Werkzeugen ermöglicht. Die erleichterte Leitereinführung und das Fehlen eines Schaulochs verbessern die Installationseffizienz und verhindern Leckagen und falsche Verformungen während des Crimpens.
Ideal für kritische Umgebungen und Installationen
Der Kabelschuh wurde für extreme Arbeitsbedingungen entwickelt und ist für einen Temperaturbereich von -50 °C bis +150 °C zertifiziert. Er eignet sich für Schalttafeln, MS-Umspannwerke, Industrieanlagen und alle Anwendungen, bei denen eine Verbindung zwischen Aluminiumleitern und Kupferklemmen erforderlich ist.

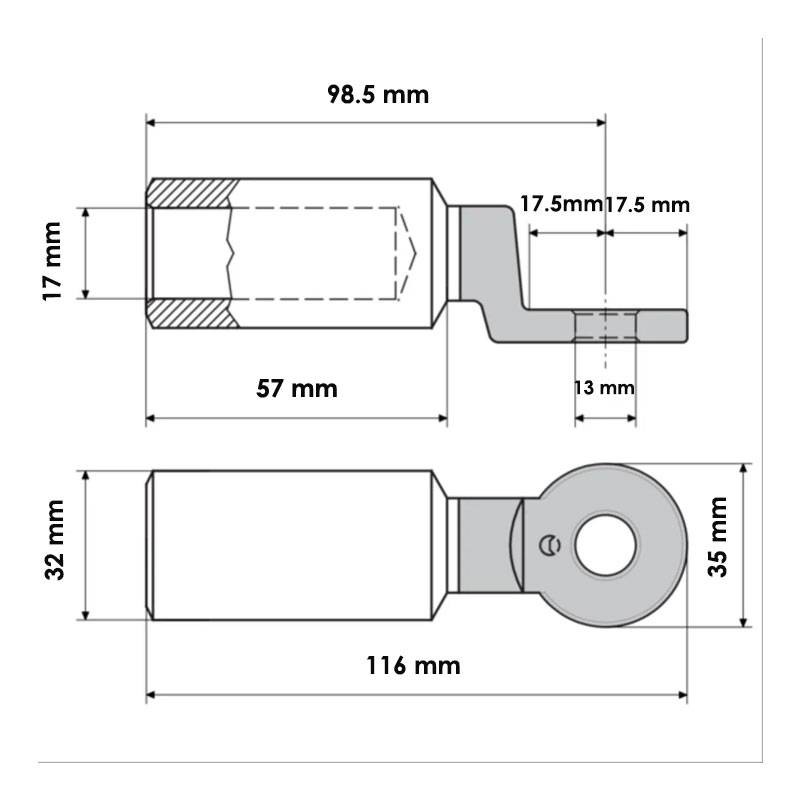

| Merkmal | Einzelheit |
|---|---|
| Bezeichnung | CAA185-M12 |
| Marke | Cembre |
| Typ | Bimetall-Aderendhülse |
| Leiterquerschnitt | 185 mm² |
| Schraubloch | M12 |
| Max. Spannung | 30.000 V |
| Geometrie der Verpressung | Tiefe Kerbe |
| Material der Manschette | Aluminium ≥99,5 |
| Werkstoff der Klappe | Elektrolytisches Kupfer ≥99,9 |
| Interne Behandlung | Schutzfett + Füllstoff |
| Betriebstemperatur | -50 °C / +150 °C |
| Schauglas | Abwesend |
| Erleichterter Zugang | Ja |
| Anzahl der Löcher auf der Klappe | 1 |
| Anwendungen | NS und MS, Aluminiumkabel, Kupferschnittstellen |
Es gibt noch keine Bewertung
Technische Daten
- Durchmesser: 12mm
- Art: Kabelschuhe
- Querschnitt: 185mmq
