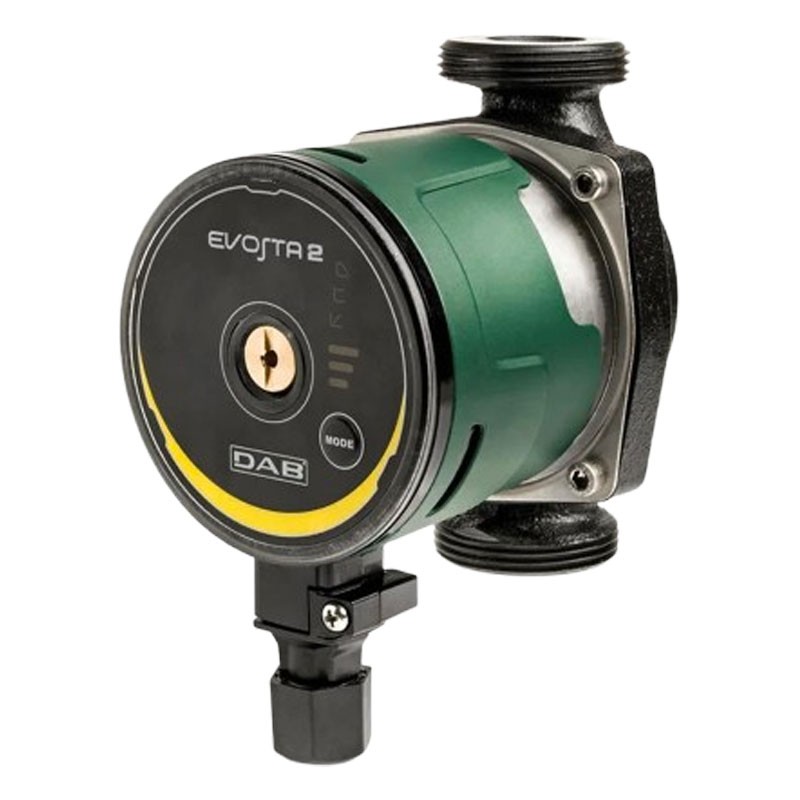

EVOSTA 2 ist die neue Reihe von DAB-Umwälzpumpen, die die Robustheit einer mechanischen Umwälzpumpe mit den Vorteilen einer elektronischen kombiniert. Der Permanentmagnet-Synchronmotor, der Frequenzumrichter, der Wirkungsgrad EEI ? 0,18 in Verbindung mit der Schutzart IPX5 und der integrierten Entlüftungskappe machen die EVOSTA 2-Familie zu einem der besten Produkte ihrer Klasse in Bezug auf Effizienz und Zuverlässigkeit. Die Baureihe EVOSTA 2 eignet sich aufgrund ihrer kompakten Abmessungen und der Vollständigkeit ihrer Leistungen sehr gut als Ersatz für alte Drei-Gang-Umwälzpumpen. Es handelt sich außerdem um ein Produkt, das die Arbeit des Installateurs vereinfacht, da es nur einen einzigen Knopf für die sequenzielle Einstellung und einen direkten Zugang zur Motorwelle für die Entriegelung hat.



KONSTRUKTIONSMERKMALE

Pumpengehäuse aus Gusseisen mit Kataphoresebehandlung und Nassläufermotor. Motorgehäuse aus Stahl, Laufrad aus Technopolymer. Motorwelle aus Keramik, gelagert in Keramikbuchsen, die von der gepumpten Flüssigkeit geschmiert werden. Rotorhülse, Statorhülse und Endflansch aus rostfreiem Stahl. Graphit-Andruckring. Dichtungsringe aus EPDM und Entlüftungsstopfen aus Messing. Dank des internen Motorschutzes benötigt die Pumpe keinen Überlastungsschutz.



Bedienfeld

Die Funktionalität der EVOSTA 2 kann über das Bedienfeld auf dem Deckel der elektronischen Steuereinheit geändert werden. Die Pumpe verfügt über neun Einstellmöglichkeiten, die mit der MODE-Taste ausgewählt werden können. Die Pumpeneinstellungen werden durch sechs Leuchtsegmente auf dem Display angezeigt.

Merkmale

• Betriebsbereich: bis zu 3,6 m³/h mit einer Förderhöhe von bis zu 6,9 Metern
• Spannung: einphasig 230 V - 50/60 Hz
• Maximale Leistung: 35 W
• Fördermedium: sauber, frei von Feststoffen und Mineralölen, nicht viskos, chemisch neutral, nahe an den Eigenschaften von Wasser (Glykol max. 30%)
• Temperaturbereich der Flüssigkeit: -10 °C bis +110°C
• Betriebsdruck: 10 bar (1000 kPa)
• Achsabstand: 130 mm
• Schutzart: IPX5
• Isolierstoffklasse: F
• Pumpenanschlüsse: DN15 mit Gewinde (G 1")
• Einbau mit horizontaler Motorachse
• Inklusive Anti-Kalk-Patrone
• Einzelne Auswahltaste
• Entlüftungsstopfen
• Abmessungen 13,4 cm Länge, 9,1 cm Breite, 13 cm Höhe
• Gewicht kg 1,86
