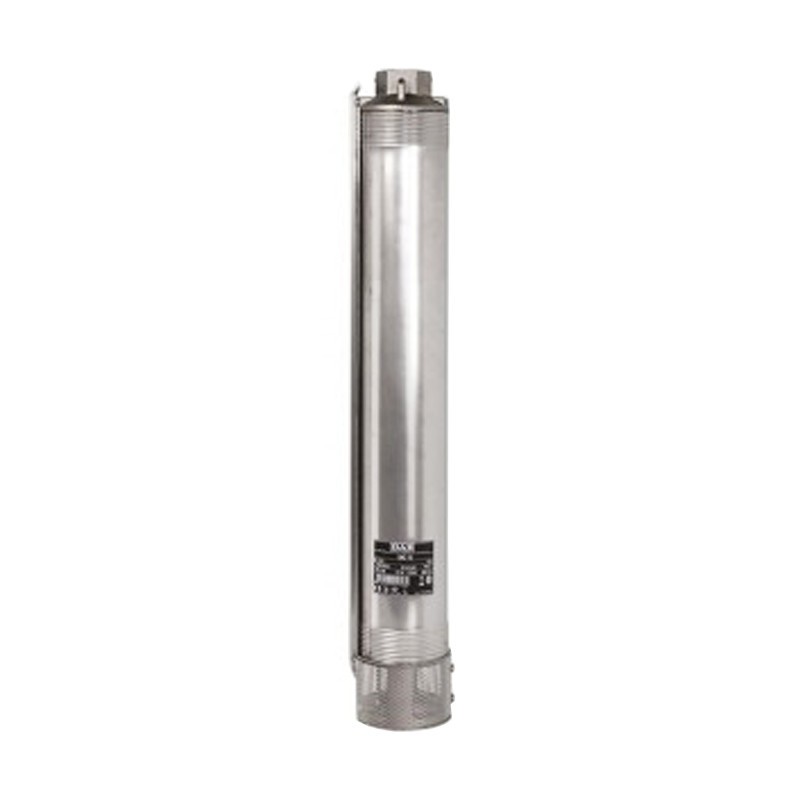

KONSTRUKTIONSMERKMALE DER PUMPE

Technopolymer-Laufräder im Stufengehäuse mit Passscheiben aus Edelstahl. Pumpengehäuse, Welle, Kupplung mit Motor, integrierter Saugfilter und Kabelabdeckung aus Edelstahl. Ansaug- und Druckstutzen aus mikrogegossenem Edelstahl AISI 304. Abnehmbares eingebautes Rückschlagventil aus Technopolymer oder Edelstahlplatte (siehe Materialtabelle). Laufräder aus Technopolymer, die einen hohen Wirkungsgrad gemäß der Richtlinie 2009/125/EG (Ökodesign - ErP) mit einem Index MEI ? 0,4 für die gesamte Baureihe garantieren. ACS-zertifiziert und in Vorbereitung auf die WRAS- und DM174-Zertifizierung.

MERKMALE DER MOTORKONSTRUKTION

Das Pumpengehäuse kann mit den Motoren 4GG, 4OL (4TW und 4GX auf Anfrage) gekoppelt werden. Der 4GG ist ein zweipoliger Asynchronmotor aus rostfreiem Stahl AISI 304 für Teile, die mit Wasser in Berührung kommen. Kühlung und Schmierung der Axiallager und Buchsen durch ein Wasser-Glykol-Gemisch. Der Rotor ist auf einem selbstzentrierenden Axiallager vom Typ Kingsbury montiert, das hohen Axiallasten standhält. Der Stator ist in ein isolierendes, wärmehärtendes Harz mit hohem Wärmeableitungsvermögen getaucht und in ein hermetisch abgedichtetes Gehäuse aus Edelstahl AISI 304 eingekapselt. Der 4OL ist ein zweipoliger Asynchronmotor aus rostfreiem Stahl AISI 304L für Teile, die mit Wasser in Berührung kommen. Die Kühlung und Schmierung der Kugellager erfolgt durch eine spezielle, für Lebensmittel zugelassene Flüssigkeit. Der wiederaufwickelbare Stator ist in eine Hülse aus Edelstahl AISI 304L eingesetzt, die mit Stahlstiften am oberen Motorträger befestigt ist. Ausgestattet mit einer Kohlenstoff-Keramik-Gleitringdichtung.

Beide Motoren verfügen über einen abnehmbaren Kabelstecker, das Kabel ist ACS-, WRAS- und KTW-zertifiziert, und der Motor ist für den Umrichterbetrieb (30 Hz - 50 Hz) geeignet. Bei beiden Motoren in der einphasigen 50-Hz-Ausführung sind der Kondensator und der manuell rückstellbare thermische Überlastschutz in der mitgelieferten Schalttafel enthalten oder müssen je nach gewählter Konfiguration separat bestellt werden. Bei der dreiphasigen Version liegt der Schutz in der Verantwortung des Benutzers.



Eigenschaften:

• Art der gepumpten Flüssigkeit: Sauber, frei von Feststoffen oder abrasiven Substanzen, nicht viskos, nicht aggressiv, nicht kristallisiert und chemisch neutral
• Höchstmenge an Sand: 150 g/m3
• Material der Laufradkonstruktion: Technopolymer
• Temperaturbereich der Flüssigkeit: 0°C bis + 40°C
• Maximale Eintauchtiefe: 4GG: 300 m - 4OL: 250 m
• Maximale Anzahl von Starts: 20/h
• Schutzart des Motors: IP 68
• Isolationsklasse des Motors: F
• Mögliche Installationsart: Feststehend in vertikaler Position. Bei horizontalem Einbau wird ein Kühlmantel empfohlen.
