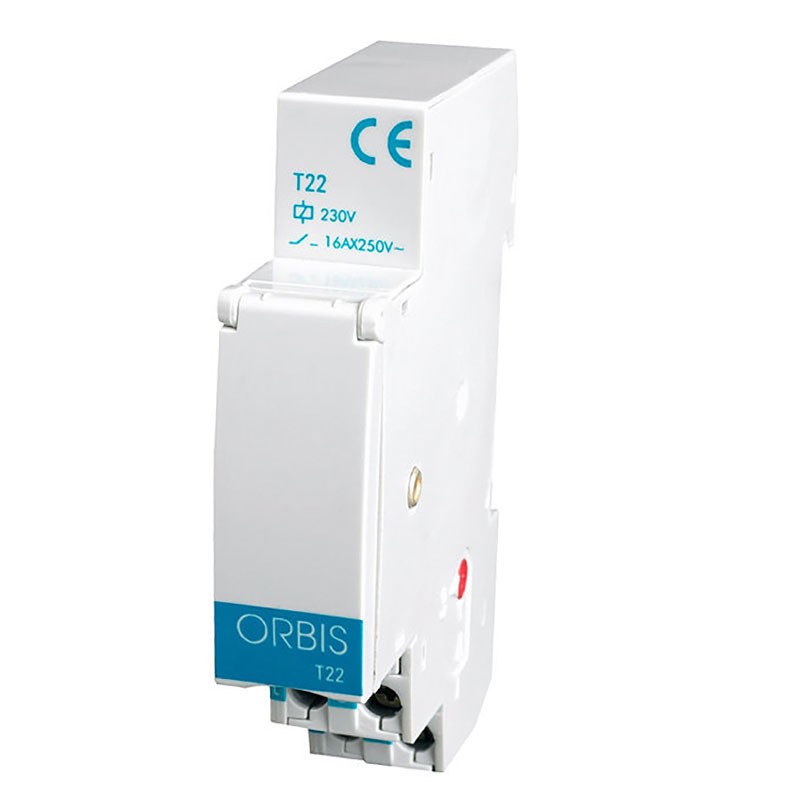

Orbis T22 Zeitschaltuhr für Treppenlicht 3/4-Draht OB063031
ORB OB063031
8426709102500
Zeitschaltuhr Orbis T22, für Treppenlicht, 3/4-Draht-Anlagen, automatischer Einschalter. 1 DIN-Modul, geeignet für unterschiedlichste Installationsanforderungen.
21,20 €
Verfügbare Artikel: 94
: 50
Eigenschaften:
Elektrische Anschlüsse:
Anleitung:
- Serie Orbis
- Stromversorgung: 230 V ~ ±10 % 50 Hz
- Zeitbereich: von 45 Sek. bis 7 Min.
- Kontaktbelastbarkeit: µ 16 A – 4 AX 230 V~ µ 16 A 230 V ~ bei ohmscher Last µ 4 A 230 V ~ bei induktiver Last
- Verfügbarer Strom für Leuchttaster: 50 mA
- Nenntemperaturbereich: -10 ºC bis + 50 ºC
- Gehäuse: modular, 1 DIN-Modul
- Gehäusematerial: selbstverlöschender Thermoplast
- Schutzart: IP 20 gemäß EN 60529
- Schutzklasse: II bei korrekter Montage
- Verwendung des Geräts mit 3- oder 4-Draht-Anschlüssen
Elektrische Anschlüsse:
- Schließen Sie das Gerät gemäß dem Anschlussplan in Abb. 2 an. Drehen Sie den Wahlschalter an der Seite des Geräts in die Position, die dem 3- oder 4-Draht-Anschluss entspricht. Der 4-Draht-Anschluss zeichnet sich dadurch aus, dass die Tasten und die Last über unabhängige Anschlüsse verfügen.
Anleitung:
- Stellen Sie den Wahlschalter auf die gewünschte Position. Wenn sich der Wahlschalter mit zwei Positionen in der Position „Automatik” befindet, kann die Einschaltzeit über den nummerierten Zeitwahlschalter an der Vorderseite des Geräts eingestellt werden. Der automatische Treppenhauslichtschalter wird mit geschlossenem Stromkreis hergestellt (beim ersten Anschließen ist das Licht eingeschaltet). Unterbrechen Sie den Stromkreis nicht, bis die erste Zeitdauer abgelaufen ist. Drücken Sie eine der angeschlossenen Tasten, um die Zeitmessung zu starten. Um die Zeitmessung zu verlängern, drücken Sie einfach erneut eine der Tasten.
Perfecto. Todo correcto, me hubiera gustado mejor precio por eso no tiene 5 estrellas, el margen de mejora
Soddisfatta del prodotto meno del servizio di spedizione
Prodotto montato e funzionante alla perfezione.
Todo perfecto. Es lo que pedía con un servicio rápido
Ne faccio uso da vari anni, prodotto affidabile e ideale per pulsanti scala
luminosi.
Tempi di co segna rispettati prodotto integro.
Ottima azienda seria e veloce nella consegna
Tutto OK prodotto già di mia conoscenza con funzionamento buono già consolidato nel tempo.
Technische Daten
- Art: Schaltuhren
- Typ: Treppenleuchten
- Installation: Din-Anschluss
