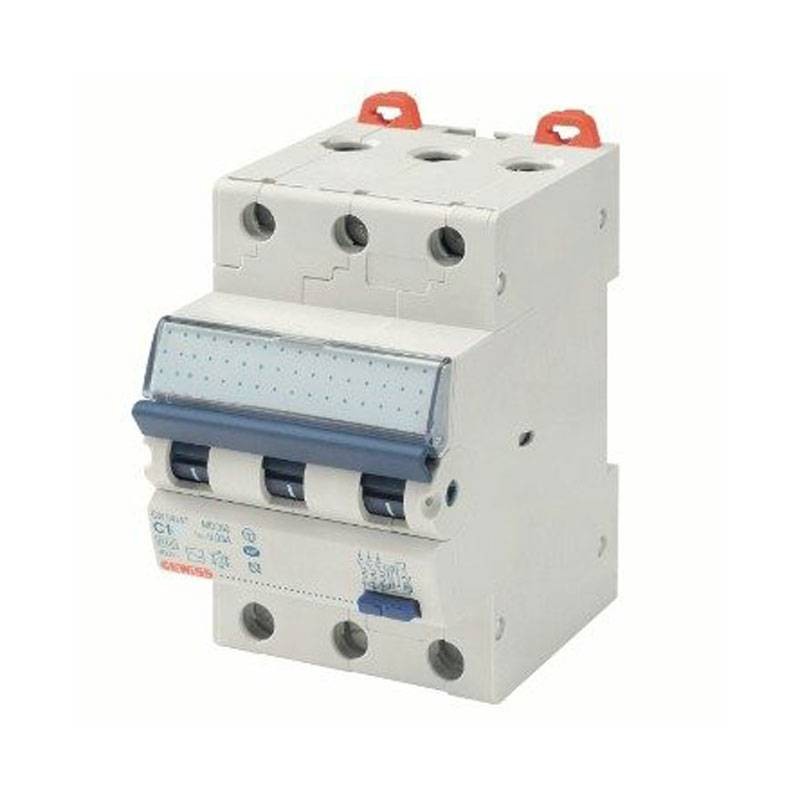

Gewiss FI/LS-Schalter 10A 3P 6KA 300mA AC GW94156
GEW GW94156
8011564060166
Der Gewiss FI/LS-Schalter 10A 3P 6KA 300mA AC GW94156 ist eine fortschrittliche Schutzeinrichtung für elektrische Anlagen mit folgenden Merkmalen
-
Anzahl der Pole 3P
-
Anzahl der Module 3
-
Bemessungsstrom 10 Ampere
-
Bemessungsdifferenzstrom 300 mA
-
Typ AC
-
Kurve C
-
Nennspannung (IEC/EN 61009-1, 61009-2-1) 400/415 V
257,97 €
Verfügbare Artikel: 4
Gewiss FI/LS-Schalter 10A 3P 6KA 300mA AC GW94156
Der Gewiss-FI/LS-Schalter 10A 3P 6KA 300mA AC GW94156 wurde entwickelt, um einen vollständigen Schutz gegen Erdschlüsse und Überlastungen zu bieten, und zeichnet sich durch eine kompakte Bauweise und eine einfache Installation aus. Er ist mit einem thermisch-magnetischen Differentialschutzsystem ausgestattet, das es ihm ermöglicht, einen Fehler zu erkennen und einzugreifen, um die elektrische Anlage und Personen vor möglichen Schäden zu schützen. Dieser kompakte differenziell-magnetische Schutzschalter der Serie RCD 90 bietet einen zuverlässigen Schutz gegen Kurzschluss und Überlast und erfüllt alle Anforderungen an den Erdschlussschutz in allen Arten von Umgebungen.
Fortschrittliche Sicherheit und Schutz
Das Gerät ist mit einem Differenzstrom von 300 mA AC ausgestattet, der ideal ist, um einen angemessenen Schutz in privaten und industriellen Anwendungen zu gewährleisten. Das Gerät ist mit einem Schutzsystem ausgestattet, das den Stromkreis im Falle eines Erdschlusses sofort unterbricht und so die Gefahr eines Stromschlags verhindert.
Kompakte Bauweise und einfache Installation
Dank seiner kompakten Bauweise lässt sich der Gewiss-FI/LS-Schalter 10A 3P 6KA 300mA AC GW94156 leicht in jede Schalttafel einbauen, auch auf engstem Raum. Seine Bauweise ermöglicht eine schnelle Montage, ohne dass komplexe Vorgänge erforderlich sind.
Vielseitigkeit und Anwendungen
Dieses Gerät eignet sich für eine Vielzahl von Anwendungen, vom Haushalt bis zur Industrie, als Schutz für elektrische Anlagen, Maschinen und empfindliche Geräte. Seine Fähigkeit, vor Überlastungen und Kurzschlüssen zu schützen, macht es zu einem unverzichtbaren Bestandteil jeder Elektroinstallation.
Referenz-Normen
| Merkmal | Einzelheit |
|---|---|
| Referenz-Norm | IEC/EN 61009-1, IEC/EN 61009-2-1 |
| Nennfrequenz | 50/60 Hz |
| Ausschaltvermögen IEC/EN 61009-1 400V (Icn) | 6000 A |
| Ausschaltvermögen IEC/EN 61009-1 (Ics) | 1 x Icn |
| Ausschaltvermögen IEC/EN 60947-2 400V (Icu) | 6 kA |
| Ausschaltvermögen IEC/EN 60947-2 (Ics) | 100% Icu |
| Isolationsspannung (Ui) | 500 V |
| Störfestigkeit (8/20µs Welle) | 250 A |
| Bemessungs-Stoßspannung (Uimp) | 4 kV |
| Überspannungskategorie | III |
Anzahl der Manöver
| Merkmal | Einzelheiten |
|---|---|
| Anzahl der elektrischen Manöver | 10.000 |
| Anzahl der mechanischen Manöver | 20.000 |
Abschnitt Kabel
| Merkmal | Detail |
|---|---|
| Starrer Kabelquerschnitt | <=1x35 - <=2x16 - <=1x16+2x10 mm² |
| Flexibler Kabelquerschnitt | <=1x35 - <=2x16 - <=1x16+2x10 mm². |
Mechanische Eigenschaften
| Merkmal | Einzelheit |
|---|---|
| Bicon-Verbindung | Ja (nur untere Klemmen) |
| Nominales Anzugsdrehmoment | 2 Nm |
| Betriebstemperatur | -25 +60° C (Leistungsreduzierung bei T>30° C) |
| Lagertemperatur | -40° C BIS +70° C |
Kompatibilität und Montage
| Merkmal | Einzelheiten |
|---|---|
| Kompatibilität mit elektrischen Hilfseinrichtungen | Ja |
| Einbaulage | Beliebig |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400/415VAC
- Module: 3
- Pole: 3P
- Kurve: C
- Ausschaltstrom: 6KA
- Art des Schalters: AC
- Differentialstrom: 0.3 A
- Ampere: 10A
- Stromkreisschutz: FI/LS-Schalter
