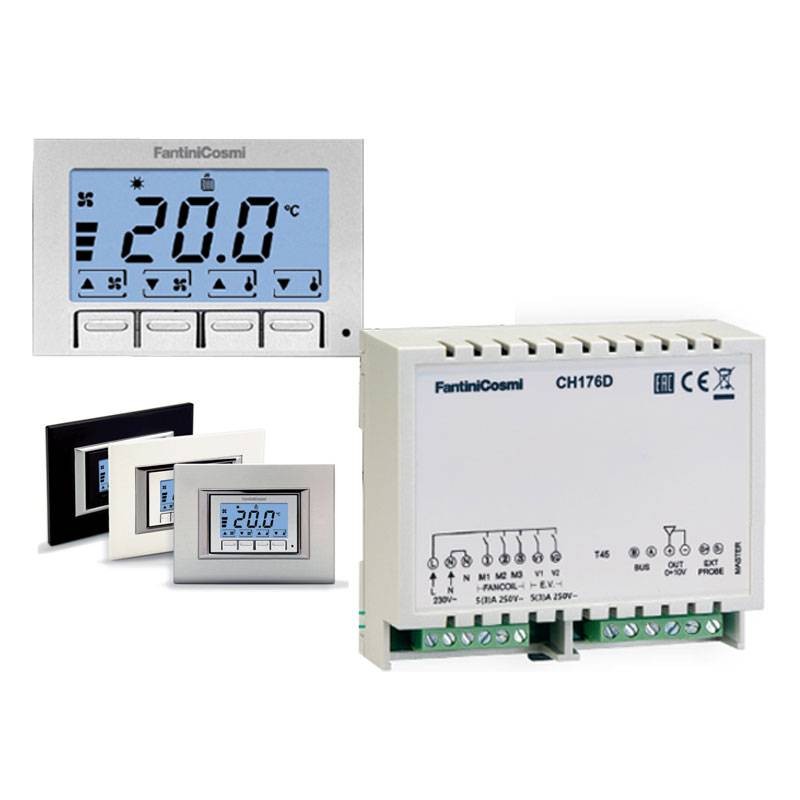

Fantini Cosmi Einbau-Thermostat und Stellantrieb für Gebläsekonvektor CH133ARR2
FAN CH133ARR2
8025863057819
Der Bausatz Fantini Cosmi CH133ARR2 ist die ideale Lösung für die Regelung der Temperatur von Räumen, die durch Gebläsekonvektoren beheizt oder gekühlt werden. Bestehend aus einem Thermostat CH133AR2 und einem Stellantrieb CH176D, ermöglicht es eine präzise und effiziente Regelung und verbessert den Klimakomfort zu jeder Jahreszeit:
-
Temperaturregelung: Präzise Steuerung von Heizung und Kühlung
-
Steuerung der Gebläsekonvektoren: Steuerung von Motoren mit 3 Geschwindigkeiten + Automatik oder 0-10V
-
Kompatibilität: Ideal für 2- oder 4-Leiter-Gebläsekonvektoren
-
Fernsteuerung: Verbindung zwischen Thermostat und Stellantrieb über ein 2-poliges Kabel zur Fernsteuerung
-
Optimierter Klimakomfort: Automatische Temperaturregelung zur Anpassung an Umgebungsschwankungen
-
Ventilsteuerung: Unterstützt die Steuerung von einem oder zwei Ventilen
CH133ARR2 Kit Komponenten:
-
Thermostat CH133AR2: Erfasst die Raumtemperatur. Steuert die Ventile und die Drehzahl des Gebläsekonvektor-Motors
-
CH176D Stellantrieb: Steuert die Ventile und den Gebläsekonvektor-Motor mit 3 Geschwindigkeiten oder 0-10 V. Über ein 2-poliges Kabel mit dem Thermostat verbunden, um eine effiziente und zuverlässige Kommunikation zu gewährleisten.
120,93 €
Verfügbare Artikel: 24
: 13
CH133ARR2 Raumthermostat und Stellantrieb für Gebläsekonvektor
Die Einheit CH133ARR2 ist ein Bausatz bestehend aus einem Thermostat CH133AR2 und einem Stellantrieb CH176D, die über ein zweipoliges Kabel miteinander verbunden sind und die Fernsteuerung der beiden Ventile, des dreistufigen Motors oder eines 0 ..10V-Motors eines Gebläsekonvektors (2- oder 4-Leiter-Gebläsekonvektor) ermöglichen. Der Thermostat erfasst die Raumtemperatur und führt durch Einwirkung auf die Ventile und die Drehzahl des Gebläsekonvektor-Motors eine Thermoregulierung durch, um den besten Klimakomfort zu erreichen.
Merkmale der Komponenten des Bausatzes:
Technische Merkmale CH133AR2 Allgemeine Spezifikationen

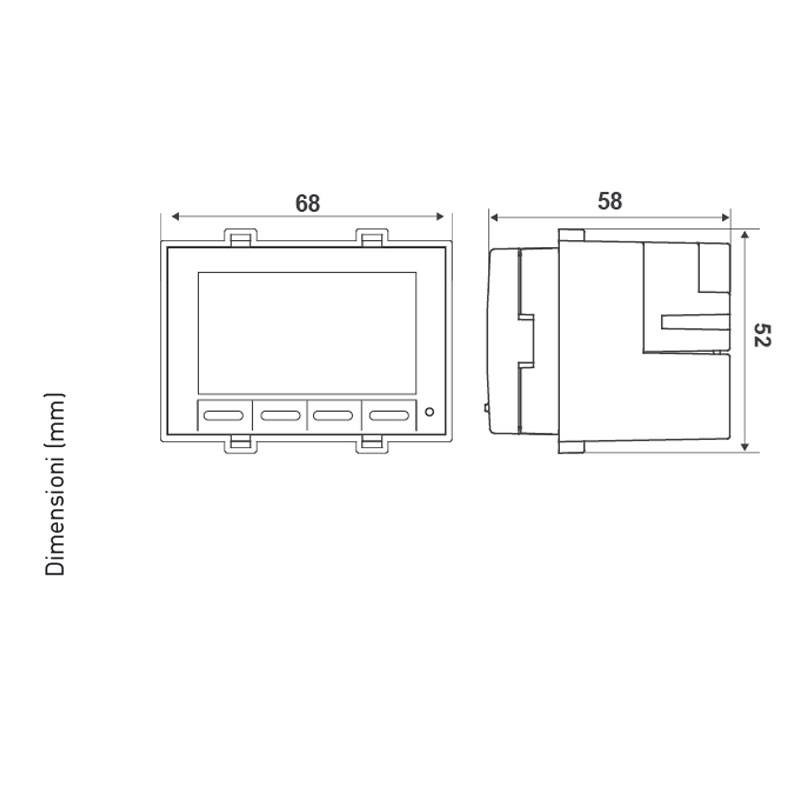

| Merkmal | Einzelheiten |
|---|---|
| Modell | CH133AR2 |
| Stromzufuhr | Über Fernantrieb CH176D |
| Ausgang | Proprietärer BUS |
| Hilfseingang | Für potentialfreien Kontakt |
| Fühlereingang | NTC 10KOhm (Fantini EC15-EC18-EC19-EC20) |
| Elektrische Anschlüsse | Schraubklemmen |
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 |
| Speicherung der Einstellungen | Nichtflüchtiger Speicher |
| Software | Klasse A |
| Temperatur-Einstellbereich | 2°C BIS 40°C |
| Maximale Temperatur | T45 |
| Benutzerschnittstelle | LCD-Display und 4 Tasten |
| Abmessungen (B x H x T) | 135 x 83 x 21 mm |
| Thermischer Referenzgradient | 4 K/h |
Normen und Richtlinien
| Merkmal | Einzelheiten |
|---|---|
| Entspricht den Richtlinien | Richtlinie 2014/35/EU, Richtlinie 2014/30/EU |
| Konform mit den Normen | EN60730-1, EN60730-2-9 |
| ErP-Klassifizierung | ErP Klasse I; 1%
EU Verordn. 811/2013 813/2013 |
Elektrische Eigenschaften
| Kenndaten | Einzelheiten |
|---|---|
| Stromzufuhr | Vom Fernantrieb |
| Ausgänge | 5 einpolige Relais Spannung: 250 VAC Kapazität: 5(3)A |
Technische Daten CH176D
Allgemeine Daten
| Merkmal | Einzelheiten |
|---|---|
| Modell | CH176D |
| Stromversorgung und Leistungsaufnahme | 230Vac 50Hz 2VA |
| BUS A/B Eingang | Stromversorgung + Daten für Thermostat (Werkskonfiguration: SLAVE) |
| Schutzart | SCHUTZART IP00 |
| Software | Klasse A |
| Maximale Temperatur | T45 |
| Verschmutzungsgrad | 2 |
| Montageart | DIN-Schiene 6 Module |

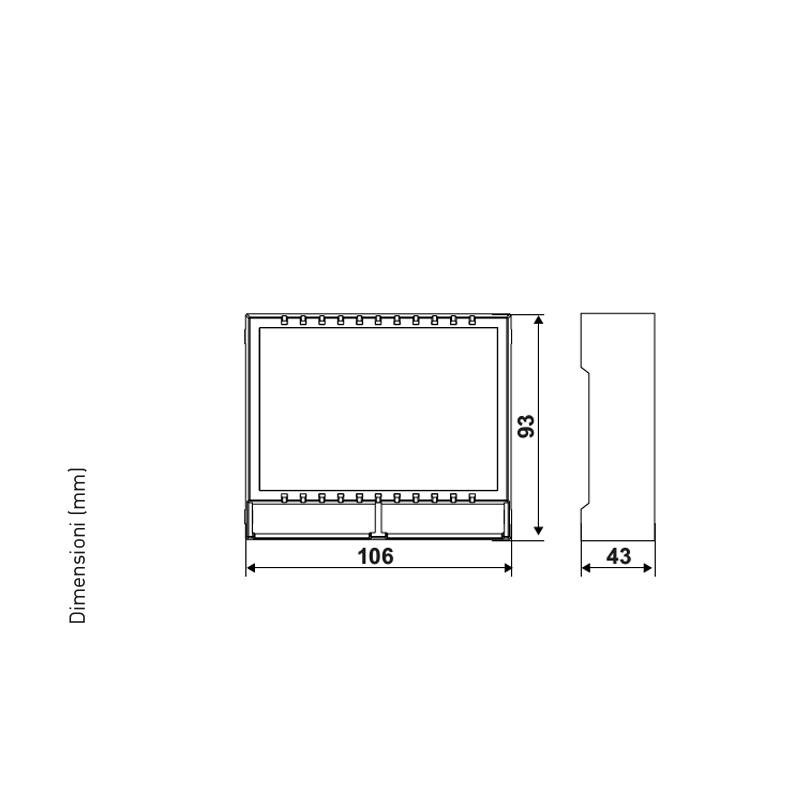

| Abmessungen | DIN-Schiene 6 Module |
| Herstellung | Das Produkt wird nicht in Italien hergestellt |
Eigenschaften des Ausgangs
| Merkmal | Einzelheiten |
|---|---|
| Eigenschaften des Relaisausgangs | 5(3)A 250V~ |
| Schaltende Kontakte | Spannungsfrei gegen Netzspannung |
| Ventilausgänge | N-V1 und N-V2 |
| Motorkontaktausgänge | M1, M2 und M3 (schaltend bei Netzspannung) |
| Ausgang 0 10V | 20 mA 470 |
Merkmale der Eingänge
| Merkmal | Einzelheiten |
|---|---|
| Fühlereingang | NTC 10 K (Fantini EC15-EC18-EC19-EC20) |
Normen und Sicherheit
| Merkmal | Ausschnitt |
|---|---|
| Konformitätsnormen | EN60730-1 und Teile |
| Mikrotrenneinrichtung | 1B |
| Stoßspannung | 4000V |
Im Paket enthaltenes Zubehör
-
4 Rahmen für die Kompatibilität mit den gängigsten Platten
-
3 Abdeckungen für Bticino Axolute, Ave Sistema 44, Eikon Evo und Arkè (Weiß - Silber - Anthrazit)
-
3 Paare Adapter (Weiß, Silber, Anthrazit)
-
1 Paar Adapter für Bticino Matix weiß
Kompatible Platten:
-
Bticino Living International und Flat Transition
-
Bticino Lebendige Leichte Luft
-
Bticino Licht, Lichttechnik
-
Bticino Axolute
-
Bticino Axolue Luft
-
Bticino Matix
-
Vimar Idea und Rondò
-
Vimar Plana und Eikon
-
Vimar Eikon Evo
-
Vimar Arké Tecnopolymer
-
Gewiss Chorus One, Lux, Art
-
Ave system 45: Zama, Banquise, Ja, Ral
-
Ave System 44: Zama, Personal, Technopolymer
-
Legrand Cross, Vela quadra, Vela tonda
-
ABB Elos
-
ABB Mylos
Betrieb
CH133ARR2 wird vom Stellantrieb gespeist und kann zwei Ventile ansteuern und einen 3-stufigen Gebläsekonvektionsmotor oder einen 0-10-V-Motor regeln. Das große hintergrundbeleuchtete Display zeigt die gemessene Temperatur, die Ventilatorgeschwindigkeit, das aktuelle Programm und die gewählte Jahreszeit an. Einstellungen und Daten werden in einem nichtflüchtigen Speicher abgelegt, der sie auch bei Strom- oder Batterieausfall (je nach Modell) beibehält. Das zweipolige, nicht gepolte Kabel, das den Thermostat mit dem Modul verbindet, hat eine Doppelfunktion: Stromversorgung des Thermostats und Kommunikationsbus zwischen Thermostat und Antriebsmodul. Ein einziger Thermostat kann an mehrere Stellantriebe angeschlossen werden, so dass mit nur zwei Kabeln mehr als ein Gebläsekonvektor gleichzeitig gesteuert werden kann.
Um von Winterbetrieb (Heizsystem) auf Sommerbetrieb (Kühlsystem) und umgekehrt umzuschalten, drücken Sie die Tastenkombination 1+4. Der gewählte Betrieb wird auf dem Display durch die Symbole WINTER oder SOMMER angezeigt
Der Thermostat CH133... Thermostat verfügt über 3 verschiedene Betriebsarten:
-
KOMFORT mit dieser Betriebsart regelt der Thermostat den Betrieb des Heiz- oder Kühlsystems, um immer die gleiche eingestellte Komforttemperatur zu halten
-
ECONOMY in dieser Betriebsart regelt der Thermostat den Betrieb des Heiz- oder Kühlsystems so, dass immer die gleiche eingestellte Spartemperatur gehalten wird
-
OFF wird erreicht, indem die Ventilationsgeschwindigkeit auf Null gesetzt wird; in diesem Fall regelt der Thermostat nicht. Die Anlage schaltet sich vollständig ab und auf dem Display erscheint OFF.
Auswahl der Ventilatorgeschwindigkeit
-
Manuell: Die Gebläsedrehzahl wird manuell in 3 Stufen (minimal, mittel, maximal) eingestellt.
-
Auto: Bei der Einstellung AUTO stellt der Thermostat automatisch die geeignete Geschwindigkeit in Abhängigkeit von der Differenz zwischen dem Sollwert und der Raumtemperatur ein.
-
Der Thermostat CH133AR2 verfügt über ein TECHNISCHES MENÜ, um ihn an verschiedene Anlagentypen anzupassen.
Es gibt noch keine Bewertung
Technische Daten
- Art: Thermostaten
- Modell: Mit Display
- Installation: Wandmontage
- WLAN: Nein
